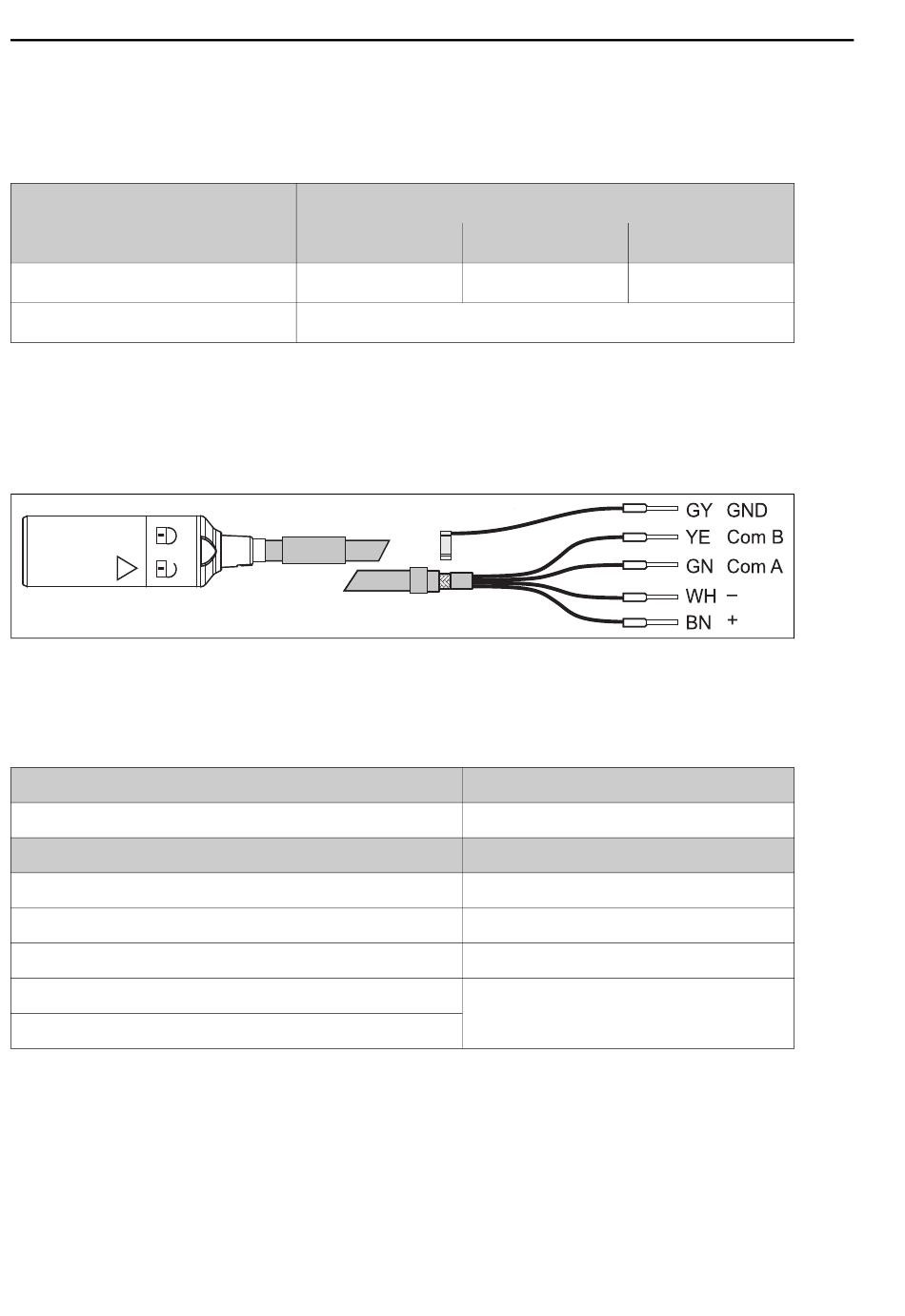

Anschluss Am Messumformer; Anschlusskontrolle - Endress+Hauser Oxymax COS22D Betriebsanleitung

Verdrahtung
4.1.2 Temperaturklassen
Bei Einhaltung der angegebenen Umgebungstemperaturen treten am Sensor keine für die jeweilige
Temperaturklasse unzulässigen Temperaturen auf.
Umgebungstemperatur T
Referenztemperatur T
4.2

Anschluss am Messumformer

Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Spezialmesskabel CYK10.
Abb. 8: Spezialmesskabel CYK10
4.3

Anschlusskontrolle

Gerätezustand und -spezifikationen
Sensor, Armatur, Verbindungsdose, Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
Montierte Kabel zugentlastet und nicht verdrillt?
Kabeladern lang genug abisoliert und richtig in Anschlussklemme?
Sind alle Schraubklemmen angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Sind alle Kabeleinführungen nach unten oder seitlich montiert?
16
T3
–5 ... +135 ˚C
a
ref
Temperaturklasse
T4
–5 ... +120 ˚C
+25 ˚C
Hinweise
Sichtkontrolle
Hinweise
Sitz prüfen (leichtes Ziehen)
Nachziehen
Bei seitlichen Kabeleinführungen: Kabelschleifen
nach unten, damit Wasser abtropfen kann.
T6
–5 ... +70 ˚C
a0003350
