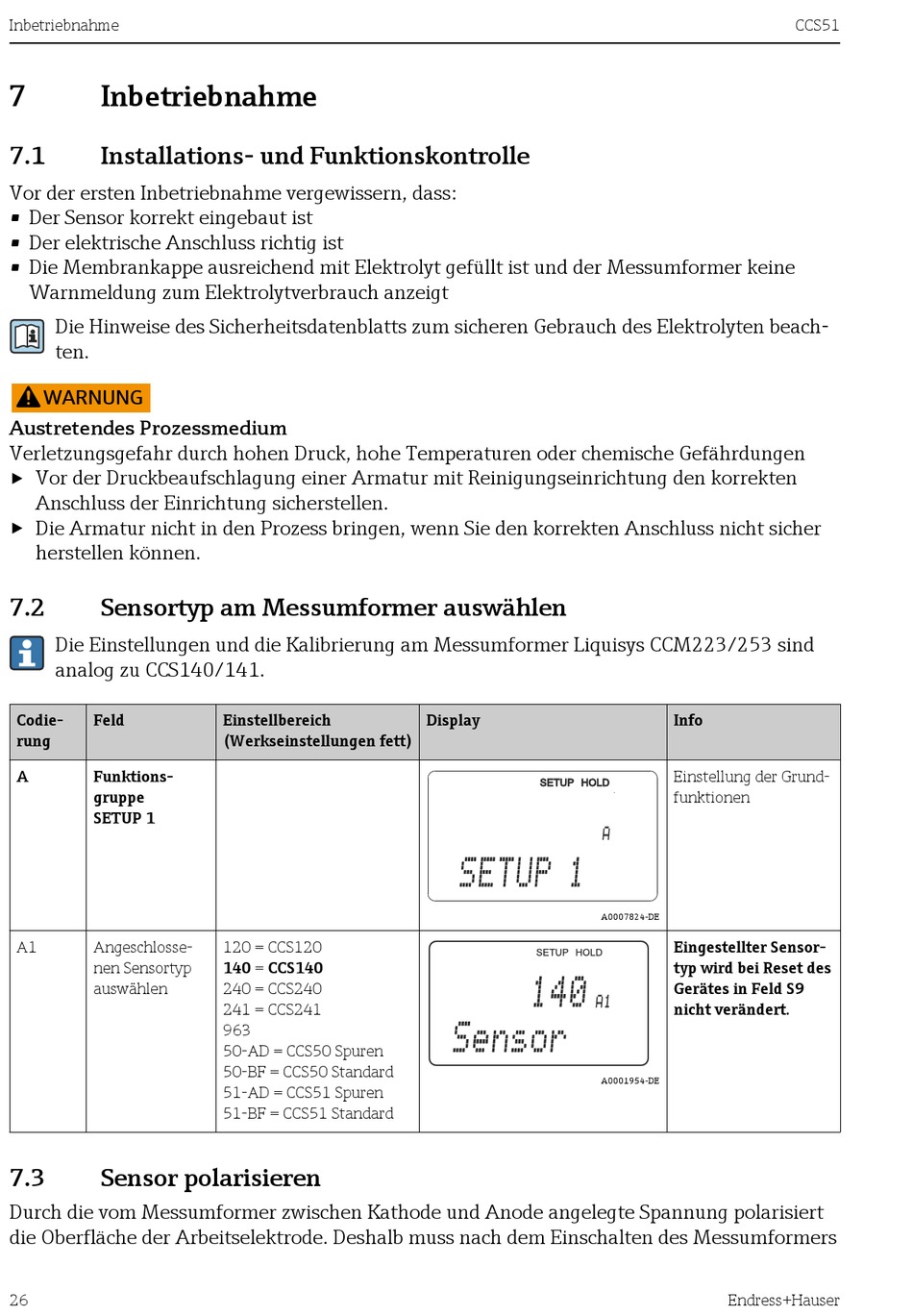

Inbetriebnahme
7
Inbetriebnahme
7.1
Installations- und Funktionskontrolle
Vor der ersten Inbetriebnahme vergewissern, dass:
• Der Sensor korrekt eingebaut ist
• Der elektrische Anschluss richtig ist
• Die Membrankappe ausreichend mit Elektrolyt gefüllt ist und der Messumformer keine
Warnmeldung zum Elektrolytverbrauch anzeigt
Die Hinweise des Sicherheitsdatenblatts zum sicheren Gebrauch des Elektrolyten beach-
ten.
WARNUNG
L
Austretendes Prozessmedium
Verletzungsgefahr durch hohen Druck, hohe Temperaturen oder chemische Gefährdungen
‣
Vor der Druckbeaufschlagung einer Armatur mit Reinigungseinrichtung den korrekten
Anschluss der Einrichtung sicherstellen.
‣
Die Armatur nicht in den Prozess bringen, wenn Sie den korrekten Anschluss nicht sicher
herstellen können.
7.2
Sensortyp am Messumformer auswählen
Die Einstellungen und die Kalibrierung am Messumformer Liquisys CCM223/253 sind
analog zu CCS140/141.
Codie-
Feld
rung
A
Funktions-
gruppe
SETUP 1
A1
Angeschlosse-
nen Sensortyp
auswählen
7.3
Sensor polarisieren
Durch die vom Messumformer zwischen Kathode und Anode angelegte Spannung polarisiert
die Oberfläche der Arbeitselektrode. Deshalb muss nach dem Einschalten des Messumformers
26
Einstellbereich
(Werkseinstellungen fett)
120 = CCS120
140 = CCS140
240 = CCS240
241 = CCS241
963
50-AD = CCS50 Spuren
50-BF = CCS50 Standard
51-AD = CCS51 Spuren
51-BF = CCS51 Standard
Display
SETUP 1
140
A1
Sensor
Info
Einstellung der Grund-
funktionen
A
A0007824-DE
Eingestellter Sensor-
typ wird bei Reset des
Gerätes in Feld S9
nicht verändert.
A0001954-DE
Endress+Hauser
CCS51
