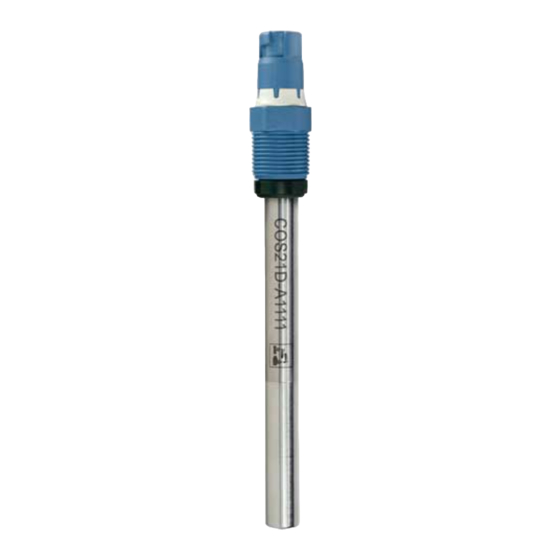

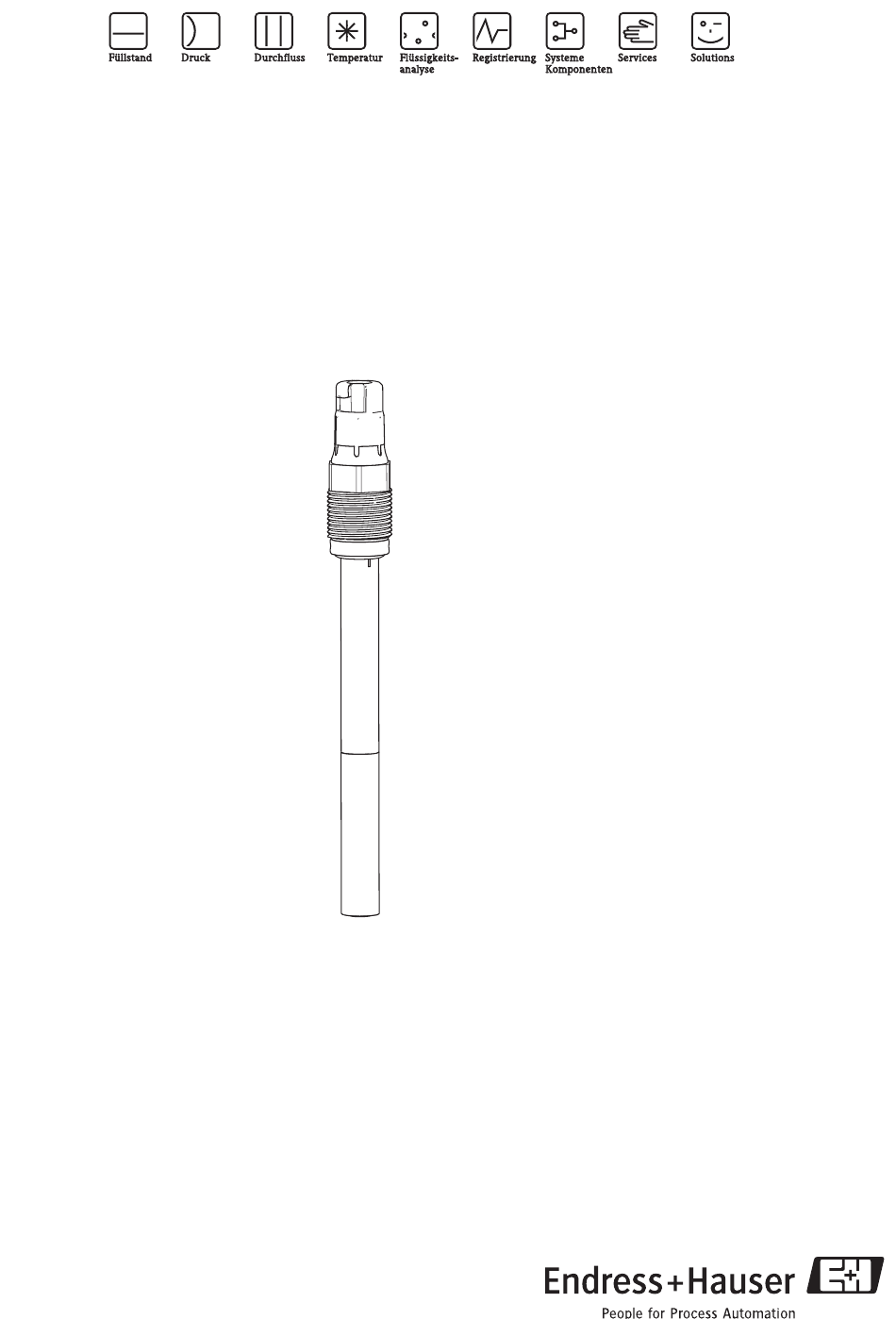

- Seite 1 Betriebsanleitung Oxymax H COS21D Sensor für die Messung von gelöstem Sauerstoff BA402C/07/de/12.06 71006959...
- Seite 2 Falls während des Betriebes Störungen auftreten, nutzen Sie die Checklisten um die Ursache zu finden. Æ Æ Stichwortverzeichnis → ä 29 Wichtige Begriffe und Stichworte zu den einzelnen Kapiteln finden Sie hier. Nutzen Sie das Stichwortverzeichnis, um schnell und gezielt Informationen zu finden. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Oxymax H COS21D Inhaltsverzeichnis Sicherheitshinweise ....4 Technische Daten ....26 Bestimmungsgemäße Verwendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Oxymax H COS21D Sicherheitshinweise Bestimmungsgemäße Verwendung Der Sensor ist für die kontinuierliche Messung von gelöstem Sauerstoff in Wasser bestimmt. Die spezielle Eignung ist abhängig von der Sensorausführung: • COS21D-A (Messbereich 0,01 ... 20 mg/l) – Messung, Überwachung und Regelung des Sauerstoffgehalts in Fermentern –... -
Seite 5: Rücksendung
Oxymax H COS21D Sicherheitshinweise Rücksendung Im Reparaturfall senden Sie den Sensor bitte gereinigt an Ihre Vertriebszentrale. Verwenden Sie für die Rücksendung die Originalverpackung. Legen Sie bitte die ausgefüllte "Erklärung zur Kontamination" (vorletzte Seite dieser Betriebsanlei- tung kopieren) der Verpackung und zusätzlich den Versandpapieren bei. Ohne ausgefüllte Erklä-... -
Seite 6: Identifizierung
Identifizierung Oxymax H COS21D Identifizierung Produktstruktur Applikation, Arbeitsbereich Standard 0,05 ... 20 mg/l Spuren Getränke (CO -verträglich) 0,001 ... 2 mg/l Spuren Kraftwerke 0,001 ... 2 mg/l Schaftlänge 120 mm Zulassungen Ohne ATEX (ATEX II 1G EEx ia IIC T3/T4/T6, nur COS21D-A*) - Seite 7 Oxymax H COS21D Identifizierung EG-Konformitätserklärung a0007209 Abb. 1: EG-Konformitätserklärung Benannte Stelle EXAM BBG Prüf- und Zertifizier GmbH Bochum Endress+Hauser...
-
Seite 8: Montage
Montage Oxymax H COS21D Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. -
Seite 9: Einbau
Einbau 3.3.1 Messeinrichtung Eine komplette Messeinrichtung besteht aus: • dem digitalen Sauerstoffsensor Oxymax H COS21D • einem Messumformer, z.B. Liquiline M CM42 • einem entsprechenden Messkabel, z.B. CYK10 • optional: einer Armatur, z.B. Festeinbauarmatur CPA442, Durchflussarmatur CPA240 oder Wechselarmatur CPA475 a0001398 Abb. -
Seite 10: Einbaubeispiele
Montage Oxymax H COS21D Einbaubeispiele 3.4.1 Festeinbau (CPA442) Die Festeinbauarmatur CPA442 ermöglicht die einfache Adaption eines Sensors an nahezu belie- bige Prozessanschlüsse vom Ingold-Stutzen bis zu Varivent- oder Triclamp-Anschlüssen. Diese Einbauart ist sehr gut geeignet für Tanks und größere Rohrleitungen. Sie erreichen eine defi- nierte Eintauchtiefe des Sensors ins Medium auf einfachste Art →... -
Seite 11: Einbaukontrolle
Oxymax H COS21D Montage 3.4.3 Wechselarmatur (CPA475 oder CPA450) Die Armatur ist zur Montage an Behältern und Rohrleitungen konzipiert. Hierfür müssen geeignete Stutzen vorhanden sein. Installieren Sie die Armatur an Orten gleichmäßiger Strömung. Der Rohrdurchmesser muss mindes- tens DN 80 sein. -
Seite 12: Verdrahtung
Abb. 7: Anschluss im Ex-Bereich Das induktive Sensor-Kabel-Verbindungssystem Memosens, bestehend aus • Sauerstoffsensor Oxymax H COS21D-*12*1 und • Messkabel CYK10-G**1 ist gemäß Baumusterprüfbescheinigung BVS 04 ATEX E 121 X für den Einsatz in explosionsgefähr- deten Bereichen geeignet. Die entsprechende EG-Konformitätserklärung ist Bestandteil dieses Dokuments. -
Seite 13: Direktanschluss An Liquiline M
Oxymax H COS21D Verdrahtung " Achtung! • Der bescheinigte Sauerstoffsensor Oxymax H COS21D-*12*1 darf in Verbindung mit dem Mess- kabel CYK10-G**1 nur an bescheinigte, eigensichere, digitale Sensorstromkreise des Messum- formers Liquiline M CM42-*G********* angeschlossen werden. Der elektrische Anschluss muss gemäß Anschlussplan erfolgen. -
Seite 14: Anschluss Mit Kabelverlängerung
Verdrahtung Oxymax H COS21D Anschluss mit Kabelverlängerung Für eine Verlängerung des Sensorkabels ist der Anschluss über eine Verbindungsdose RM (--> Zubehör) notwendig. Die Verlängerung zum Messumformer erfolgt über das Spezial-Messkabel CYK81. a0005724 Abb. 10: Anschlussplan mit Verbindungsdose RM Sensor Verbindungsdose Verlängerungskabel... -
Seite 15: Funktion
Oxymax H COS21D Funktion Funktion Aufbau des Sensors a0005631 Abb. 11: Bauform Einschraubgewinde Pg 13,5 Anode Membrankappe Schutzkappe Memosens-Steckkopf a0005619 Kathode Abb. 12: Abmessungen Membran Funktionsweise 5.2.1 Polarisieren Beim Anschluss des Sensors an den Messumformer wird zwischen Kathode und Anode eine feste Spannung angelegt. -
Seite 16: Kalibrierung
Funktion Oxymax H COS21D Die Membrankappe ist werksseitig vorgespannt und direkt einbaufähig. Optional gibt es spezielle Membrankappen-Kits (--> Zubehör): • FDA-Kit: Membranmaterialien sind FDA-konform • SIP/CIP-Kit: Membranmaterial ist speziell ausgelegt auf die hohen Anforderungen häufiger SIP/CIP-Prozesse Hinweis! Die in den Membrankappen enthaltenen Elektrolyte sind ausführungsspezifisch und nicht unterei- nander mischbar! 5.2.3... -
Seite 17: Kalibrierung An Luft
Oxymax H COS21D Funktion 5.3.1 Kalibrierarten Sie können für den Sensor eine Einpunkt- oder eine Zweipunktkalibrierung durchführen. In den meisten Anwendungen reicht die Einpunktkalibrierung in Anwesenheit von Sauerstoff (=Kalibrierung der Sensorsteilheit). Die zusätzliche Kalibrierung des Nullpunktes (Zweipunktkalibrierung) verbessert die Präzision der Messergebnisse im Spurenbereich. - Seite 18 Funktion Oxymax H COS21D – den aktuellen Luftdruck L (= relativer Luftdruck bezogen auf NN) zum Kalibrierzeitpunkt (falls nicht bestimmbar, nehmen Sie 1013 hPa (407 inH O) an). Bestimmen Sie: – den Sättigungswert S nach der ersten Tabelle – den Ortshöhenfaktor K nach der zweiten Tabelle °...
-
Seite 19: Inbetriebnahme
Oxymax H COS21D Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • der Sensor korrekt eingebaut wurde • der elektrische Anschluss richtig ist. Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten Wasseranschluss am Spülanschluss der Armatur. -
Seite 20: Wartung
Wartung Oxymax H COS21D Wartung In regelmäßigen Abständen müssen Sie Wartungstätigkeiten durchführen. Legen Sie dazu die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebs- kalender fest. Der Wartungszyklus hängt im Wesentlichen ab: • von der Anlage • den Einbaubedingungen und •... -
Seite 21: Reinigung Der Kathode
Oxymax H COS21D Wartung 7.1.2 Reinigung der Kathode " Achtung! COS21D-B: Bearbeiten Sie die Kathode nicht mechanisch! Polieren der Kathode kann Funktionseinbußen oder Totalausfall des Sensors zur Folge haben. COS21D-A und COS21D-C: Im Fall einer belegten Kathode, reinigen Sie diese mit einer Polierfolie (Bestandteil der Membran- kits). - Seite 22 Wartung Oxymax H COS21D Führen Sie einen Reset des Elektrolytwechsel-Zählers durch (Liquiline-Kalibriermenü, "Elek- trolytwechsel"). 7.2.3 Membrankappenwechsel Ausbau der alten Membrankappe Nehmen Sie den Sensor aus dem Medium. Reinigen Sie den Sensor äußerlich. Schrauben Sie die Membrankappe ab. Reinigen Sie ggf. die Kathode bzw. erneuern Sie im Falle einer Beschädigung den Dichtring.
-
Seite 23: Zubehör
Oxymax H COS21D Zubehör Zubehör Anschlusszubehör Verbindungsdose RM • zur Kabelverlängerung, Memosens oder CUS31/CUS41 • mit 2 x Pg 13,5 • IP 65 (i NEMA 4X) • Best.-Nr. 51500832 Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie (CPSxxD, COS21D) • Bestellung nach Produktstruktur, s. Technische Information (TI376C/07/de) Messkabel CYK81 •... -
Seite 24: Störungsbehebung
Störungsbehebung Oxymax H COS21D Störungsbehebung Fehlersuchanleitung Bei Vorliegen eines der folgenden Probleme prüfen Sie die Messeinrichtung in der dargestellten Reihenfolge. Problem Prüfung Behebung Versorgung am Messumformer? Versorgung herstellen Sensorkabel richtig angeschlossen? richtigen Anschluss herstellen Keine Anzeige, keine Mediumsanströmung vorhanden? Anströmung herstellen... -
Seite 25: Rücksendung
Oxymax H COS21D Störungsbehebung Membrankits • Membrankit Standard, COS21/COS21D: – O-Ringe aus EPDM (FDA-konform) – Membran: Silikonkautschuk – Best.-Nr. 51505874 • Membrankit Standard, COS21/COS21D, EN10204: – O-Ringe aus EPDM (FDA-konform) – Membran: Silikonkautschuk – Best.-Nr. 51516339 • Membrankit CIP, COS21/COS21D: ®... -
Seite 26: Technische Daten
Technische Daten Oxymax H COS21D Technische Daten 10.1 Eingangskenngrößen 10.1.1 Messgröße gelöster Sauerstoff [mg/l, % SAT, hPa] Temperatur [° C, ° F] 10.1.2 Messbereich Messbereich Empfohlener Arbeitsbereich COS21D-A 0,01 ... 20 mg/l 0,01 ... 20 mg/l 0 ... 200 %SAT 0 ... -
Seite 27: Leistungsmerkmale
Oxymax H COS21D Technische Daten 10.4 Leistungsmerkmale 10.4.1 Ansprechzeit von Luft nach Stickstoff bei 25 °C (77 °F) • t : < 30 s • t : < 60 s 10.4.2 Referenzbedingungen Bezugstemperatur: 25 °C (77 °F) Bezugsdruck: 1013 hPa (15 psi) 10.4.3... -
Seite 28: Sauerstoffzehrung (Eigenverbrauch)
Technische Daten Oxymax H COS21D 10.4.11 Sauerstoffzehrung (Eigenverbrauch) • COS21D-A: ca. 20 ng/h in Luft bei 25 °C (77 °F) • COS21D-B und COS21D-C: ca. 100 ng/h in Luft bei 25 °C (77 °F) 10.5 Konstruktiver Aufbau 10.5.1 Gewicht 0,2 kg (0,44 lbs) 10.5.2... - Seite 29 Oxymax H COS21D Stichwortverzeichnis Kabellänge........28 Kalibrierarten .
- Seite 30 Oxymax H COS21D Aufbau........15 Funktionsweise .
- Seite 32 www.endress.com/worldwide BA402C/07/de/12.06 Printed in Germany / FM+SGML 6.0 / DT 71006959...
