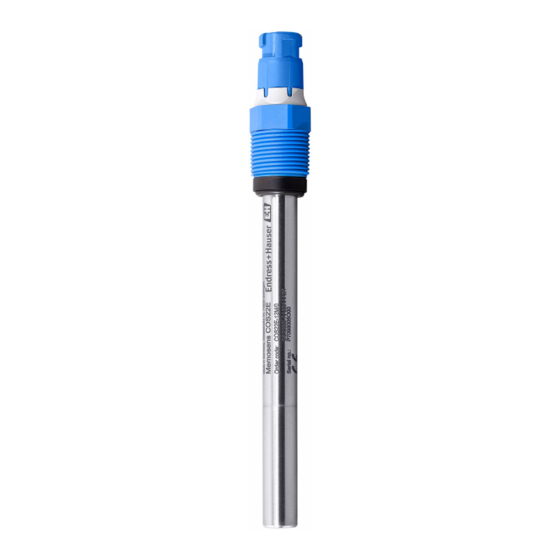

Endress+Hauser Memosens COS22E Kurzanleitung
Amperometrischer sauerstoffsensor mit memosens 2.0 technologie
Vorschau ausblenden
Andere Handbücher für Memosens COS22E:
- Betriebsanleitung (48 Seiten) ,
- Technische information (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

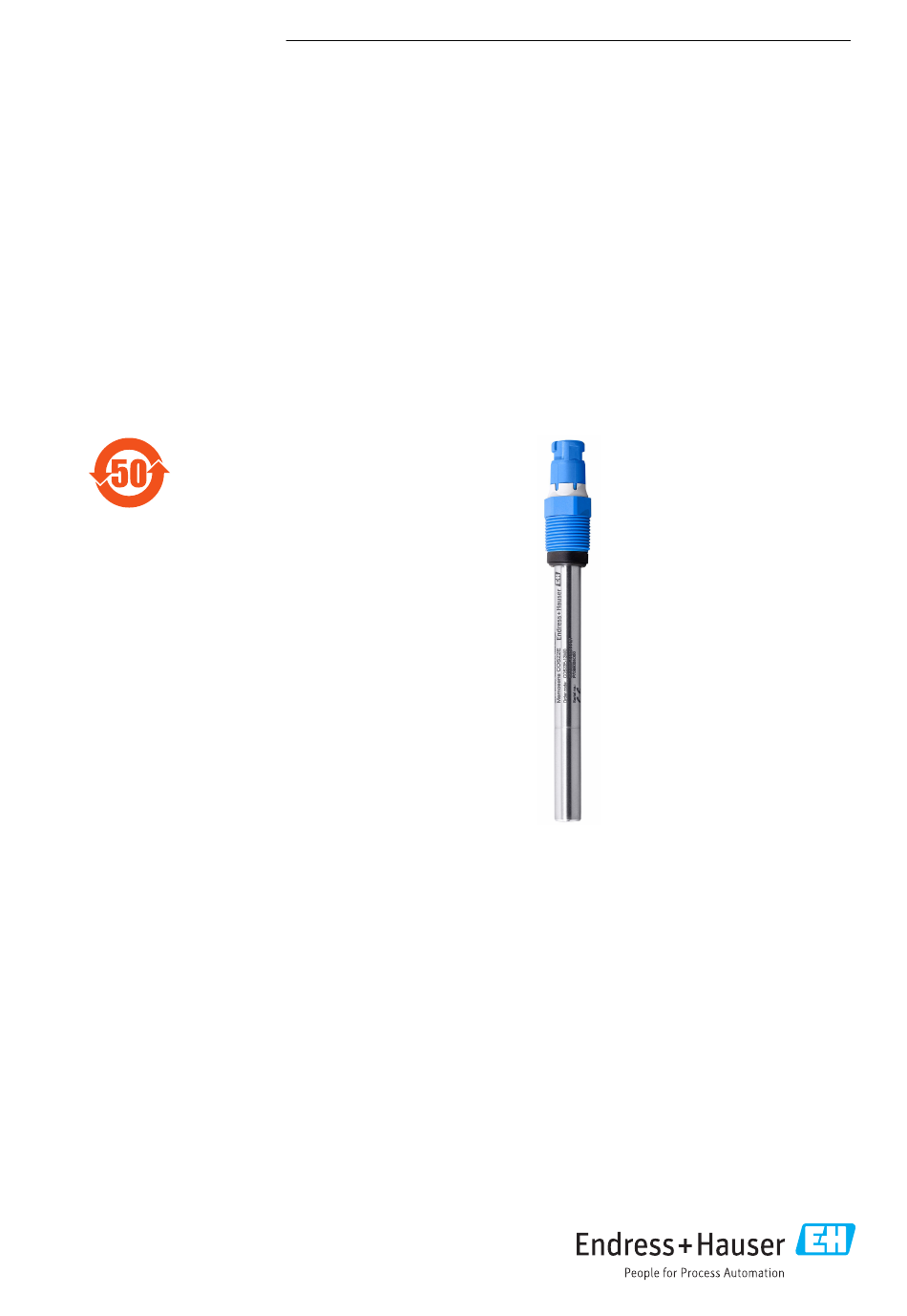

KA01541C/07/DE/01.21
71535346
2021-07-21
Products
Kurzanleitung
Memosens COS22E
Amperometrischer Sauerstoffsensor mit Memosens
2.0 Technologie
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Memosens COS22E
Inhaltszusammenfassung für Endress+Hauser Memosens COS22E
- Seite 1 Amperometrischer Sauerstoffsensor mit Memosens 2.0 Technologie Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
- Seite 2 Memosens COS22E Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Memosens COS22E Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Warnhinweise . -
Seite 4: Verwendete Symbole
Hinweise zum Dokument Memosens COS22E Verwendete Symbole Zusatzinformationen, Tipp erlaubt oder empfohlen verboten oder nicht empfohlen Verweis auf Dokumentation zum Gerät Verweis auf Seite Verweis auf Abbildung Ergebnis eines Handlungsschritts 1.2.1 Symbole auf dem Gerät Symbol Bedeutung Verweis auf Dokumentation zum Gerät Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, son-... -
Seite 5: Grundlegende Sicherheitshinweise
Wasserstoff wirkt querempfindlich und führt zu Minderbefunden oder schlimmstenfalls zum Totalausfall des Sensors ‣ Den Sensor COS22E-**12/22***** nur in wasserstofffreien Medien verwenden. ‣ Für Anwendungen in wasserstoffbeladenen Medien wird eine modifizierte Version des Sensors angeboten. ‣ Für weitere Informationen Endress+Hauser Vertrieb kontaktieren. Endress+Hauser... -
Seite 6: Arbeitssicherheit
Grundlegende Sicherheitshinweise Memosens COS22E Der Sensor COS22E muss mit dem Messkabel CYK10 oder CYK20 zur kontaktlosen, digitalen Datenübertragung an den digitalen Eingang eines Liquiline Messumformers angeschlossen werden. Arbeitssicherheit Als Anwender sind Sie für die Einhaltung folgender Sicherheitsbestimmungen verantwortlich: • Installationsvorschriften •... -
Seite 7: Montage
Memosens COS22E Montage Montage Montagebedingungen 3.1.1 Abmessungen 120 / 160 / 220 / 320 / 420 50 (1.97) (4.72 / 6.30 / 8.66 / 12.60 / 16.54) Pg 13,5 A0046060 1 Abmessungen in mm (inch) 3.1.2 Einbaulage 45° 135°... -
Seite 8: Einbauort
Sensor montieren 3.2.1 Messeinrichtung Eine komplette Messeinrichtung besteht aus: • einem Sauerstoffsensor Memosens COS22E • einem Messumformer z. B. CM44x • einem entsprechenden Messkabel • optional: einer Armatur, z. B. Festeinbauarmatur Unifit CPA842, Durchflussarmatur Flowfit CYA21 oder Wechselarmatur Cleanfit CPA875 3.2.2... -
Seite 9: Montagekontrolle
Memosens COS22E Elektrischer Anschluss Kabel an Sensor und Messumformer anschließen Messumformer mit Strom versorgen HINWEIS Einbaufehler Kabelbruch, Verlust des Sensors infolge Kabeltrennung, Abschrauben der Membrankappe in der Armatur! ‣ Sensor nicht frei am Kabel hängend einbauen! ‣ Beim Ein- oder Ausbau den Sensorkörper fixieren. Nur an der Sechskantmutter der PG- Verschraubung drehen. -
Seite 10: Sensor Anschließen
Elektrischer Anschluss Memosens COS22E Sensor anschließen Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel CYK10. Com B Com A – A0024019 3 Messkabel CYK10 Schutzart sicherstellen Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße... -
Seite 11: Inbetriebnahme
Nach der Inbetriebnahme Sensor in regelmäßigen Abständen warten, um eine zuverläs- sige Messung sicherzustellen. Weitere Informationen dazu der Betriebsanleitung des Sensors entnehmen. • Betriebsanleitung Memosens COS22E, BA02145C • Betriebsanleitung des verwendeten Messumformers, beispielsweise BA01245C bei Verwendung von Liquiline CM44x oder Liquiline CM44xR. - Seite 12 *71535346* 71535346 www.addresses.endress.com...
