TI01619C/07/DE/01.21
71535348
2021-07-21
Products
Technische Information

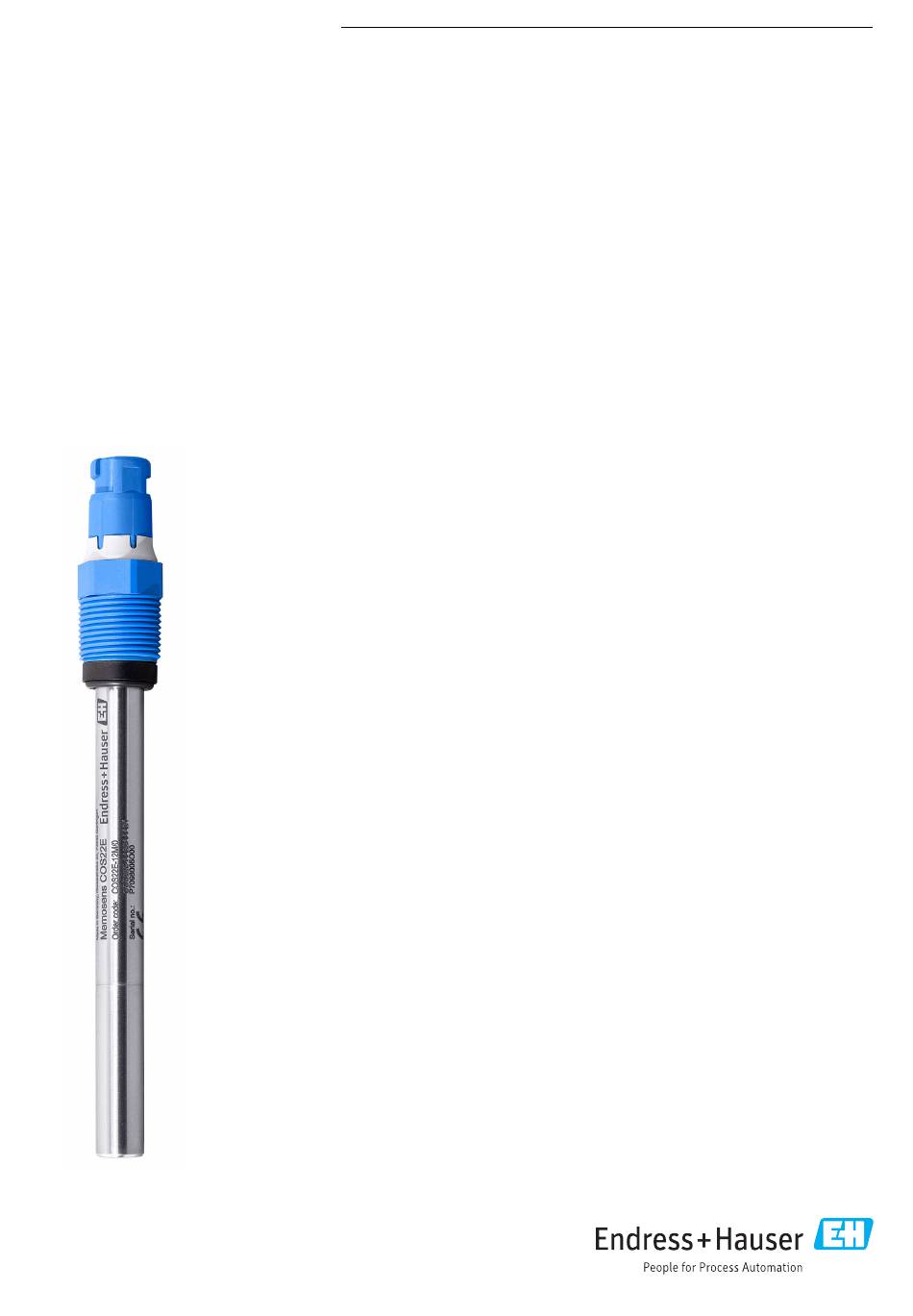

Memosens COS22E
Hygienischer amperometrischer Sauerstoffsensor
mit maximaler Messstabilität über mehrere
Sterilisationszyklen
Digital mit Memosens 2.0 Technologie
Anwendungsbereich
• Pharma und Biotechnologie
• Prozesskontrolle in der Enzymproduktion
• Steuerung von Kulturansätzen
• Wasseraufbereitung
• Kesselspeisewasser
• WFI (Water for Injection)
• Restsauerstoffmessung in Prozessen
• Mit ATEX-, IECEx-, NEPSI-, Japan Ex, UK Ex und INMETRO-Zulassung für den Ein-
satz in explosionsgefährdeten Bereichen der Zone 0, Zone 1 und Zone 2 im Gasbe-
reich. Mit CSA C/US-Zulassung auch in den explosionsgefährdeten Bereichen Class
I Division 1 im Gas-Ex-Bereich. Zusätzlich geeignet für Class I Division 2.
Ihre Vorteile
• Anwendungsspezifische Ausführungen:
• Sensor für Standardanwendungen, z.B. zur Fermenterkontrolle
• Spurensensor, z.B. für Einsatz im Kraftwerksbereich und für die Getränkeindust-
rie (CO2-verträglicher Sensor)
• Präzise, langzeit-stabile Messungen und permanente Selbstüberwachung
• Sterilisierbar und autoklavierbar
• Nichtrostender Stahl 1.4435 (AISI 316L), entspricht höchsten Anforderungen
der Pharmaindustrie
• Schutzklasse IP69
• Sensor zertifiziert nach EHEDG
• Erfüllt die relevanten Kapitel der ASME-BPE
• Lieferbar mit Konformitätszertifikat für Pharmaanforderungen
• Lieferbar mit Abnahmeprüfzeugnis EN 10204-3.1
• Werkstoffe FDA-konform und/oder nach USP class VI
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Memosens COS22E
Inhaltszusammenfassung für Endress+Hauser Memosens COS22E
- Seite 1 Products Solutions Services TI01619C/07/DE/01.21 71535348 2021-07-21 Technische Information Memosens COS22E Hygienischer amperometrischer Sauerstoffsensor mit maximaler Messstabilität über mehrere Sterilisationszyklen Digital mit Memosens 2.0 Technologie Anwendungsbereich • Pharma und Biotechnologie • Prozesskontrolle in der Enzymproduktion • Steuerung von Kulturansätzen • Wasseraufbereitung •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Kabel: CYK10 Liquiline Mobile CML18 Kabel: CYK20 Drittanbieter Memosens-Partner A0022853 1 Beispiel einer Messeinrichtung mit Memosens COS22E Liquiline CM42 Messkabel CYK10 Sauerstoffsensor Memosens COS22E Festeinbauarmatur CPA842 Verlässlichkeit Zuverlässigkeit Die Memosens-Technologie digitalisiert die Messwerte im Sensor und überträgt sie zum Messumfor- mer. - Seite 3 Memosens COS22E Wartbarkeit Einfache Handhabung Sensoren mit Memosens-Technologie haben eine integrierte Elektronik, die Kalibrierdaten und wei- tere Informationen (z. B. gesamte Betriebsstunden oder Betriebsstunden unter extremen Messbedin- gungen) speichert. Die Sensordaten werden nach Anschluss des Sensors automatisch an den Messumformer übermittelt und zur Berechnung des aktuellen Messwerts verwendet. Das Speichern der Kalibrierdaten ermöglicht die Kalibrierung und Justierung des Sensors unabhängig von der Mess-...
-
Seite 4: Energieversorgung
Memosens COS22E Energieversorgung Elektrischer Anschluss Der elektrische Anschluss des Sensors an den Messumformer erfolgt über das Messkabel CYK10. Com B Com A – A0024019 2 Messkabel CYK10 Leistungsmerkmale Von Luft nach Stickstoff bei Referenzbedingungen: Ansprechzeit • t : < 30 s •... -
Seite 5: Einbaubeispiele
Memosens COS22E Elektrolyt COS22E-**22***** (Standardsensor): alkalischer Elektrolyt COS22E-**12***** (Spurensensor): neutraler Elektrolyt Elektrolytstandzeit Theoretische Standzeit bei p = 210 mbar und T = 20 ˚C (68 ˚F) COS22E-**22***** (Standardsensor): > 1,5 Jahre COS22E -**12***** (Spurensensor): > 3 Monate Temperaturkompensation Temperaturkompensation erfolgt im kompletten spezifizierten Bereich für alle Messgrößen. - Seite 6 Armatur an einem Ort mit gleichmäßiger Strömung installieren. Der Rohrdurchmesser muss mindes- tens DN 80 sein. A0042966 5 Geeignete und ungeeignete Einbausituationen Memosens COS22E Steigrohr, beste Einbausituation Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen Horizontale Leitung seitlich, mit geeignetem Einbauwinkel Überkopfeinbau, ungeeignet...
- Seite 7 Memosens COS22E HINWEIS Sensor nicht vollständig im Medium, Ablagerungen, Über-Kopf-Einbau Alles mögliche Ursachen für Fehlmessungen! ‣ Armatur nicht dort installieren, wo sich Lufträume oder Schaumblasen bilden können. ‣ Ablagerungen auf der Sensormembran vermeiden oder regelmäßig entfernen. ‣ Sensor nicht über Kopf einbauen.
-
Seite 8: Konstruktiver Aufbau
Ja, max. 140 °C (284 °F), 30 min Querempfindlichkeit COS22E-**12/22 Molekularer Wasserstoff führt zu Minderbefunden und kann schlimmstenfalls den Totalausfall des Sensor verursachen. Für eine gegen Wasserstoff unempfindliche Ausführung des Sensors Endress+Hauser Vertrieb kon- taktieren. Konstruktiver Aufbau Abmessungen 120 / 160 / 220 / 320 / 420 50 (1.97) -
Seite 9: Zertifikate Und Zulassungen
Memosens COS22E Optionale Durchflussarmatur CYA21 für Sensoren mit Ø 12 mm (Zubehör) 28 (1.10) 39 (1.54) Ø6 (0.24) Ø 29 x 1.5 (1.14 x 0.06) A0043025 7 Abmessungen in mm (inch) Je nach Ausführung (Länge) Gewicht 0,2 kg (0,44 lbs) ... 0,7 kg (1,54 lbs) Werkstoffe Mediumsberührende Teile... - Seite 10 Memosens COS22E Ex-Zulassungen Die folgenden Zulassungen können über die Bestelloptionen der Sensoren ausgewählt werden. Nicht alle Sensoren sind mit den nachfolgenden Ex-Zulassungen zertifiziert. Detaillierte Informationen zu den Zulassungen der Sensoren: XA des jeweiligen Sensors ATEX II 1G Ex ia IIC T6…T4 Ga IECEx Ex ia IIC T6…T4 Ga...
- Seite 11 Memosens COS22E CRN-Zulassung Da der Sensor mit einem Nenndruck größer 15 psi (ca. 1 bar) betrieben werden kann, wurde sie gemäß CSA B51 („Boiler, pressure vessel, and pressure piping code“; category F) mit einer CRN (Canadian Registration Number) in allen kanadischen Provinzen registriert.
- Seite 12 Memosens COS22E Unifit CPA842 • Einbauarmatur für Lebensmittel, Biotechnologie und Pharma • Mit EHEDG- und 3A-Zertifikat • Produktkonfigurator auf der Produktseite: www.endress.com/cpa842 Technische Information TI00306C Flowfit CPA240 • pH-/Redox-Durchflussarmatur für Prozesse mit hohen Anforderungen • Produktkonfigurator auf der Produktseite: www.endress.com/cpa240...
- Seite 13 Memosens COS22E Liquiline Compact CM82 • Konfigurierbarer 1-Kanal Multiparameter-Messumformer für Memosens Sensoren • Ex- und Non-Ex-Anwendungen in allen Industrien möglich • Produktkonfigurator auf der Produktseite: www.endress.com/CM82 Technische Information TI01397C Liquiline Compact CM72 • 1-Kanal Einzelparameter-Feldgerät für Memosens Sensoren • Ex- und Non-Ex-Anwendungen in allen Industrien möglich •...
- Seite 16 *71535348* 71535348 www.addresses.endress.com...
