Montage
Durchflussarmatur für Wasseraufbereitungen
Die kompakte Edelstahl-Armatur (s. "Zubehör") bietet Platz für einen 12-mm-Sensor mit 120 mm
Länge. Die Armatur hat ein geringes Probevolumen und ist mit den 6-mm-Anschlüssen bestens für die
Restsauerstoffmessung in Wasseraufbereitungen und in Kesselspeisewasser geeignet. Die Anströmung
erfolgt von unten.
1
4

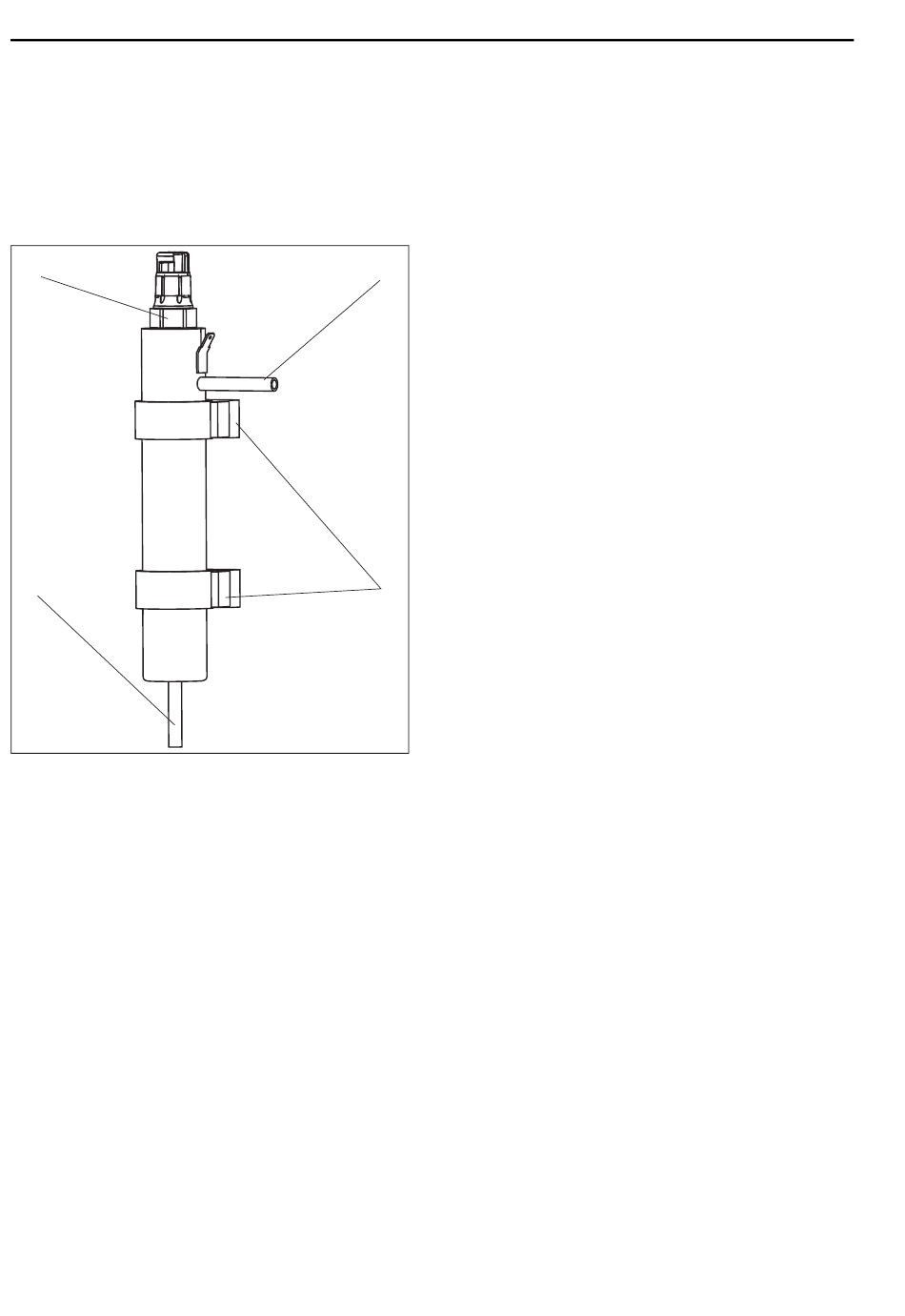

Abb. 5: Durchflussarmatur
1 Eingebauter Sensor
2 Abfluss
3 Wandhalter (Schelle D29)
4 Zufluss
