3.4
Einbaubeispiele
3.4.1 Festeinbau (CPA442)
Die Festeinbauarmatur CPA442 ermöglicht die einfache Adaption eines Sensors an nahezu beliebige
Prozessanschlüsse vom Ingold-Stutzen bis zu Varivent- oder Triclamp-Anschlüssen.
Diese Einbauart ist sehr gut geeignet für Tanks und größere Rohrleitungen. Sie erreichen eine definierte
Eintauchtiefe des Sensors ins Medium auf einfachste Art.
3.4.2 Durchflussarmatur
CPA240
Die Durchflussarmatur CPA240 bietet bis zu drei Einbauplätze für Sensoren mit einem Schaftdurch-
messer von 12 mm (0,47"), einer Schaftlänge von 120 mm (4,7") und einem Prozessanschluss Pg 13,5.
Sie ist sehr gut geeignet für den Einsatz in Rohrleitungen oder an Schlauchanschlüssen.
Achten Sie insbesondere bei Spurenmessungen auf eine vollständige Entlüftung der Armatur, um Mess-
fehler zu vermeiden.

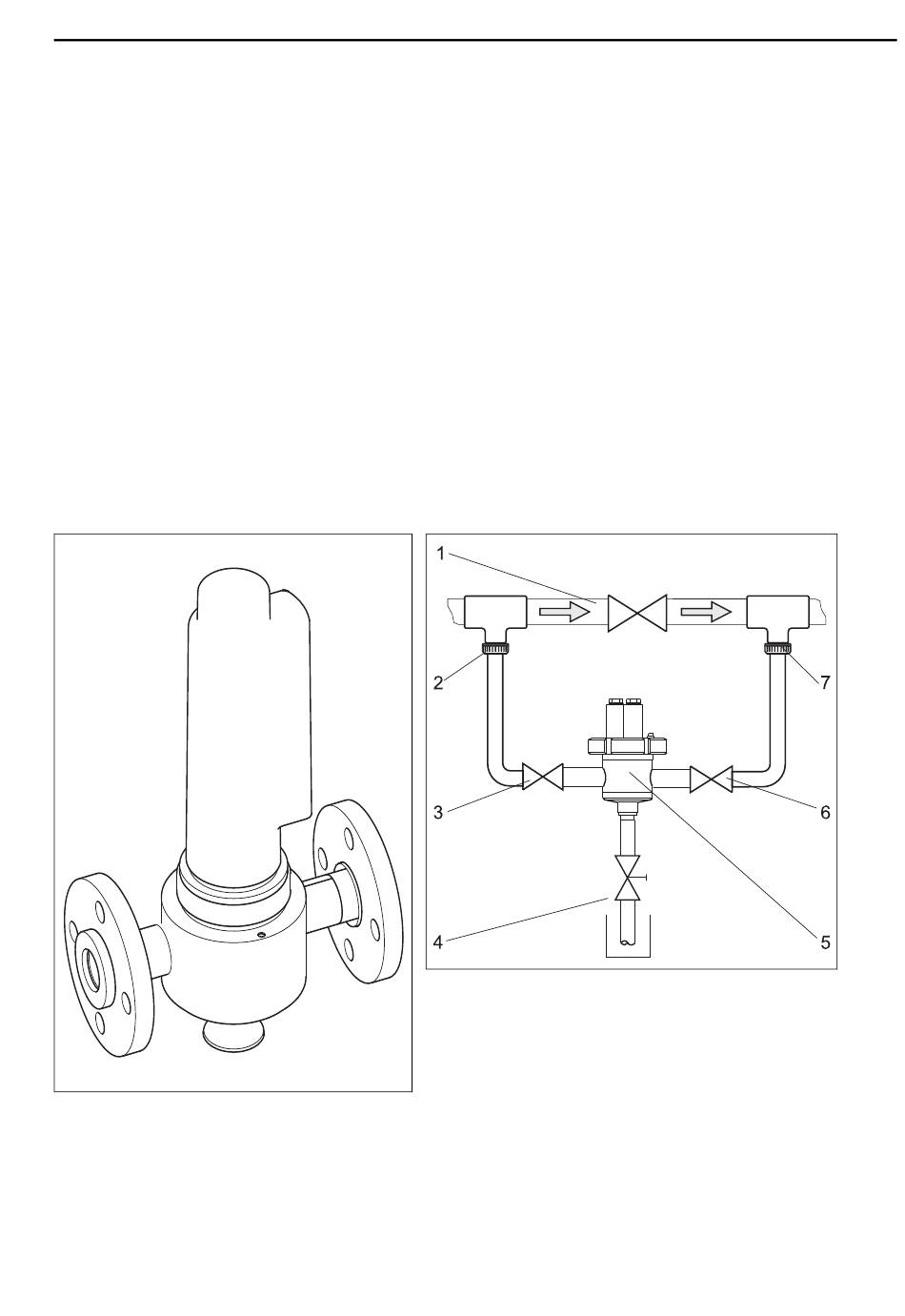

Abb. 3: Durchflussarmatur CPA240 mit Schutzhaube
Endress+Hauser
Abb. 4: Bypass-Installation
1
Hauptleitung
2
Mediumsentnahme
3, 6
Hand- oder Magnetventile
4
Probenentnahme
5
Durchflussarmatur mit eingebautem Sensor
a0005720
7
Mediumsrückführung
Montage
a0005721
11
