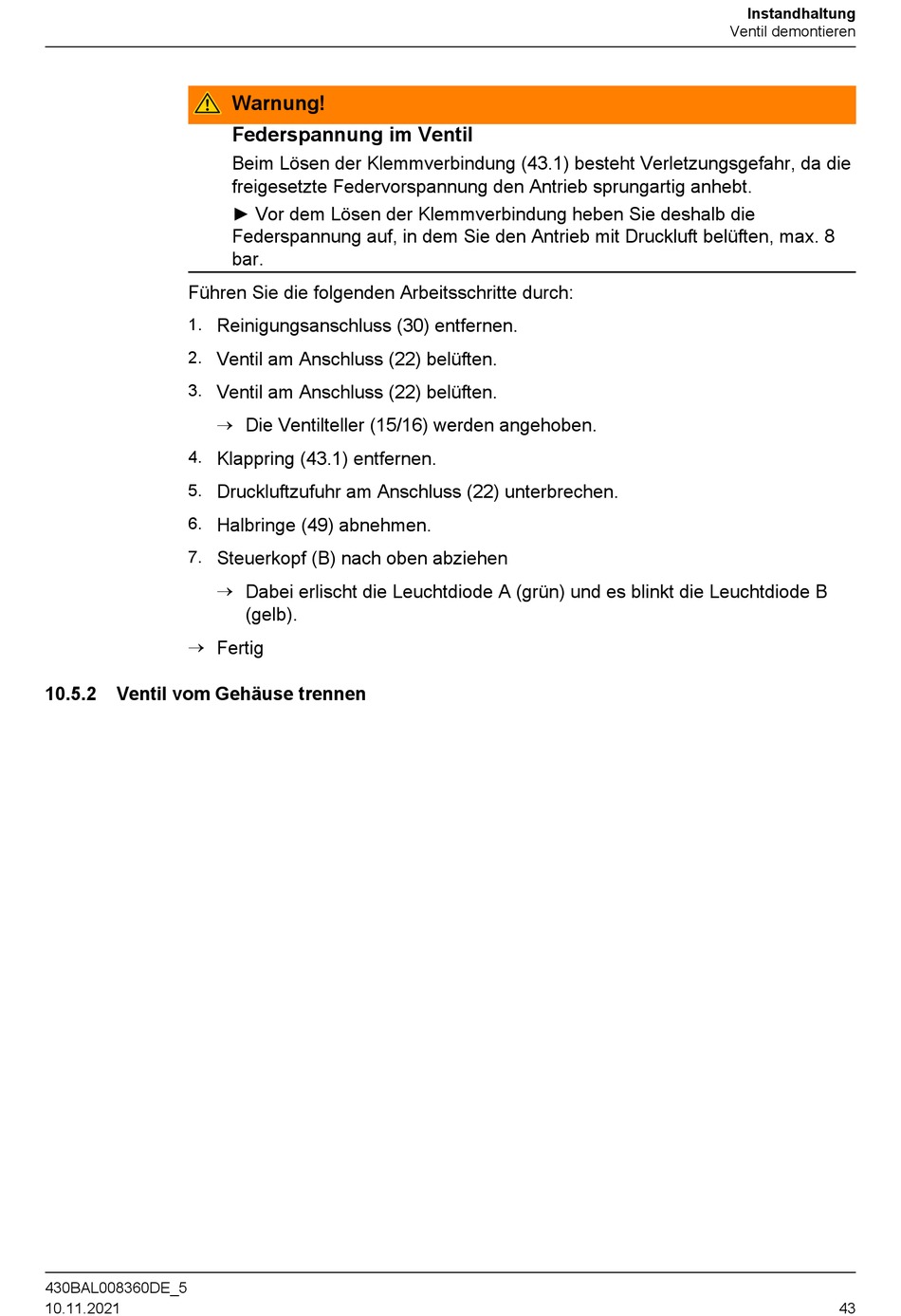

Ventil Vom Gehäuse Trennen - GEA VARIVENT D Betriebsanleitung

Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
3.
4.
5.
6.
7.
®
10.5.2 Ventil vom Gehäuse trennen
430BAL008360DE_5
10.11.2021
Warnung!
Federspannung im Ventil
Beim Lösen der Klemmverbindung (43.1) besteht Verletzungsgefahr, da die
freigesetzte Federvorspannung den Antrieb sprungartig anhebt.
► Vor dem Lösen der Klemmverbindung heben Sie deshalb die
Federspannung auf, in dem Sie den Antrieb mit Druckluft belüften, max. 8
bar.
Reinigungsanschluss (30) entfernen.
Ventil am Anschluss (22) belüften.
Ventil am Anschluss (22) belüften.
®
Die Ventilteller (15/16) werden angehoben.
Klappring (43.1) entfernen.
Druckluftzufuhr am Anschluss (22) unterbrechen.
Halbringe (49) abnehmen.
Steuerkopf (B) nach oben abziehen
®
Dabei erlischt die Leuchtdiode A (grün) und es blinkt die Leuchtdiode B
(gelb).
Fertig
Instandhaltung
Ventil demontieren
43
