Instandhaltung
Montage

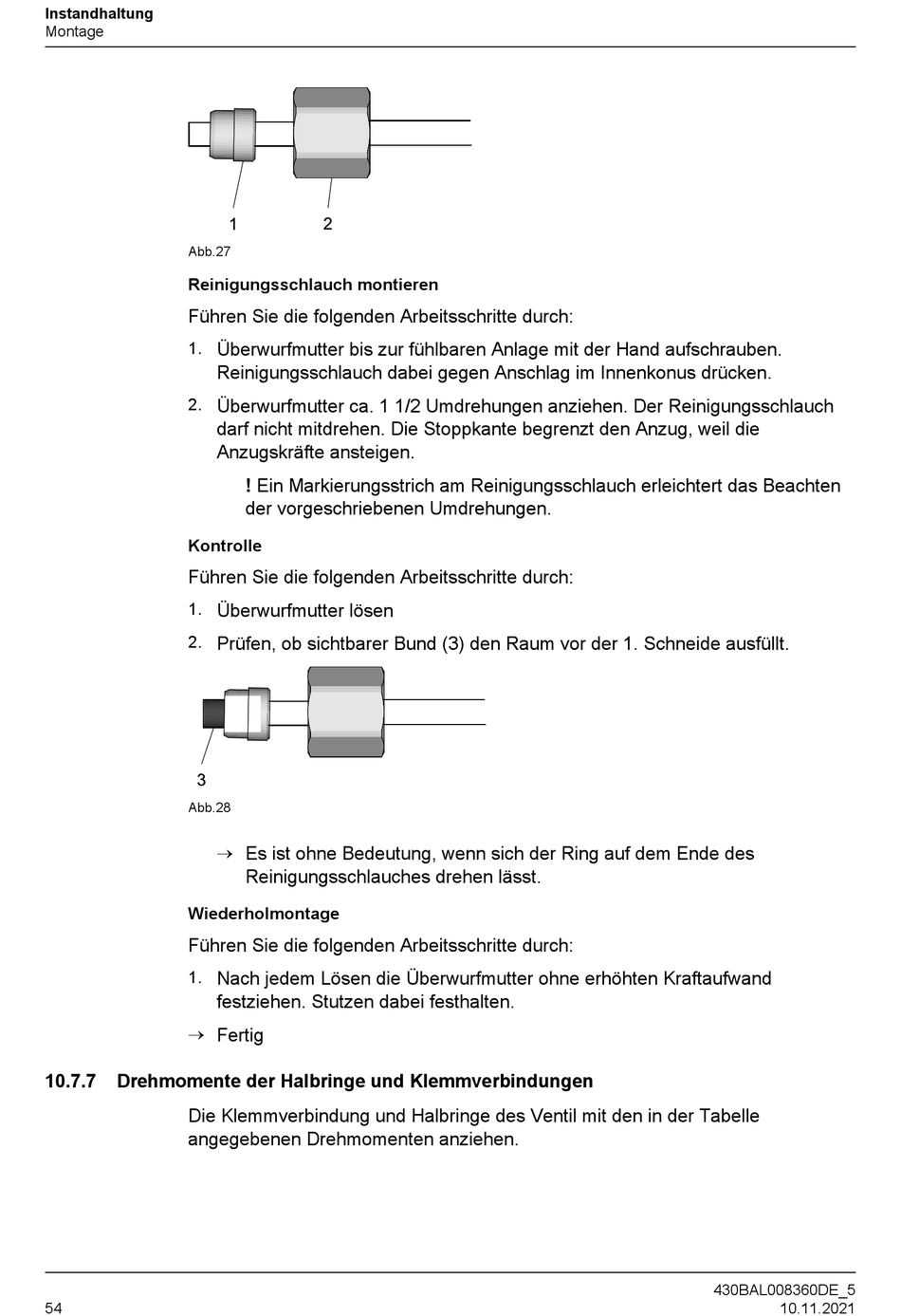

Abb.27
Reinigungsschlauch montieren
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Kontrolle
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.28
Wiederholmontage
Führen Sie die folgenden Arbeitsschritte durch:
1.
®
10.7.7

Drehmomente der Halbringe und Klemmverbindungen

Die Klemmverbindung und Halbringe des Ventil mit den in der Tabelle
angegebenen Drehmomenten anziehen.
54
Überwurfmutter bis zur fühlbaren Anlage mit der Hand aufschrauben.
Reinigungsschlauch dabei gegen Anschlag im Innenkonus drücken.
Überwurfmutter ca. 1 1/2 Umdrehungen anziehen. Der Reinigungsschlauch
darf nicht mitdrehen. Die Stoppkante begrenzt den Anzug, weil die
Anzugskräfte ansteigen.
! Ein Markierungsstrich am Reinigungsschlauch erleichtert das Beachten
der vorgeschriebenen Umdrehungen.
Überwurfmutter lösen
Prüfen, ob sichtbarer Bund (3) den Raum vor der 1. Schneide ausfüllt.
®
Es ist ohne Bedeutung, wenn sich der Ring auf dem Ende des
Reinigungsschlauches drehen lässt.
Nach jedem Lösen die Überwurfmutter ohne erhöhten Kraftaufwand
festziehen. Stutzen dabei festhalten.
Fertig
430BAL008360DE_5
10.11.2021
