5.6.4 Schalter b3 befestigen

Im Teilesatz befindet sich 2 Schaltnocken für die verschiedenen Unterklassen:
Unterklasse
-221301 , -251301
-231391 , -241291
-211241
–

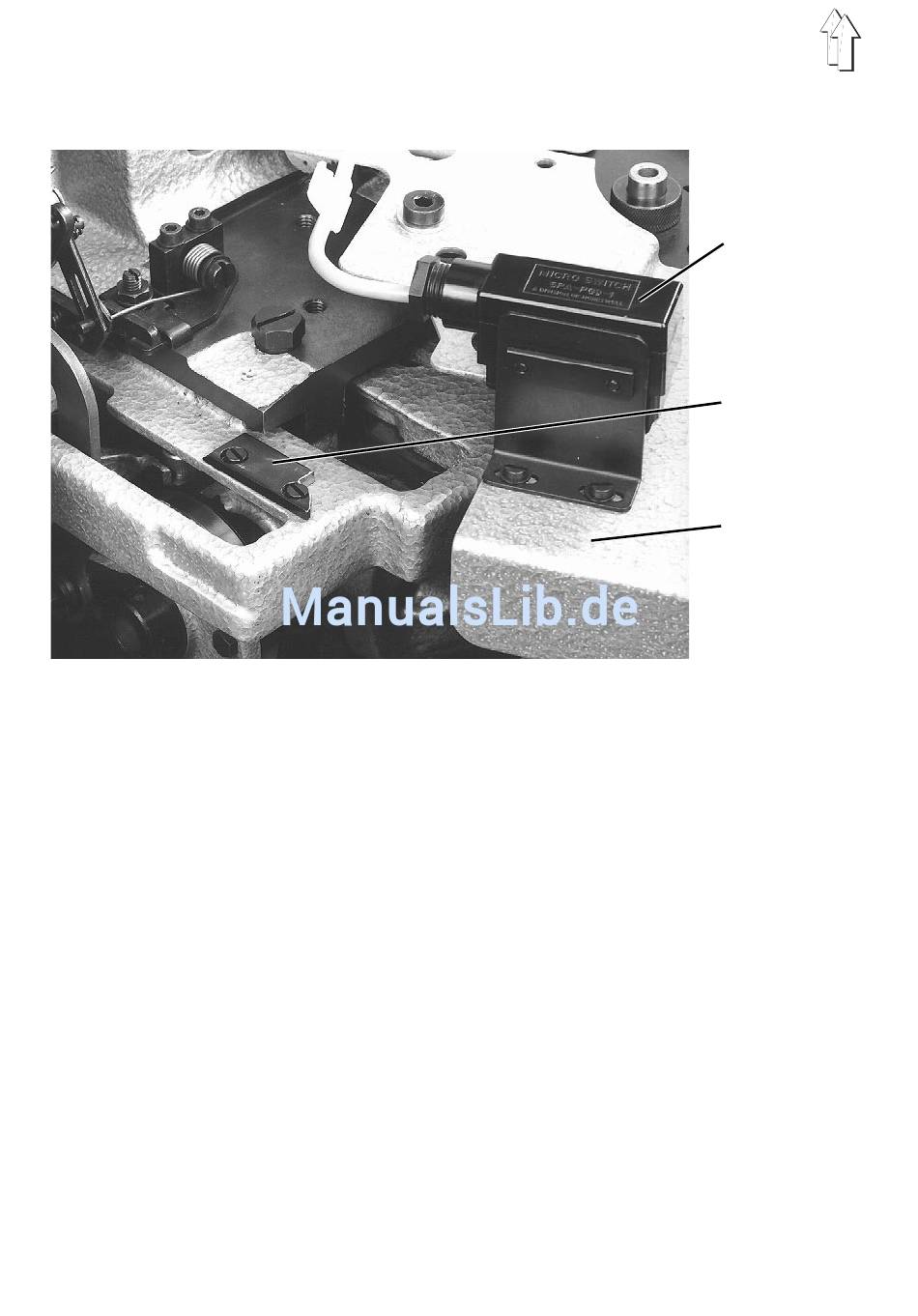

Abdeckblech 2 lösen und anheben.
–
Entsprechenden Schaltnocken 1 auf der Maschinenplatte befestigen.
–
Schalter b3 mit Winkel 3 auf Abdeckblech 2 befestigen.
–
Abdeckblech 2 wieder anbringen.
–
Schalter b3 einstellen (siehe Kapitel 5.3.5).
102
Schaltnocken
gerader Schaltnocken
ausgefräster Schaltnocken
ausgefräster Schaltnocken
Die Ausfräsung muß zusätzlich vertieft werden
b3
1
2
