Unterklassen -211241, -221301 und -241291:

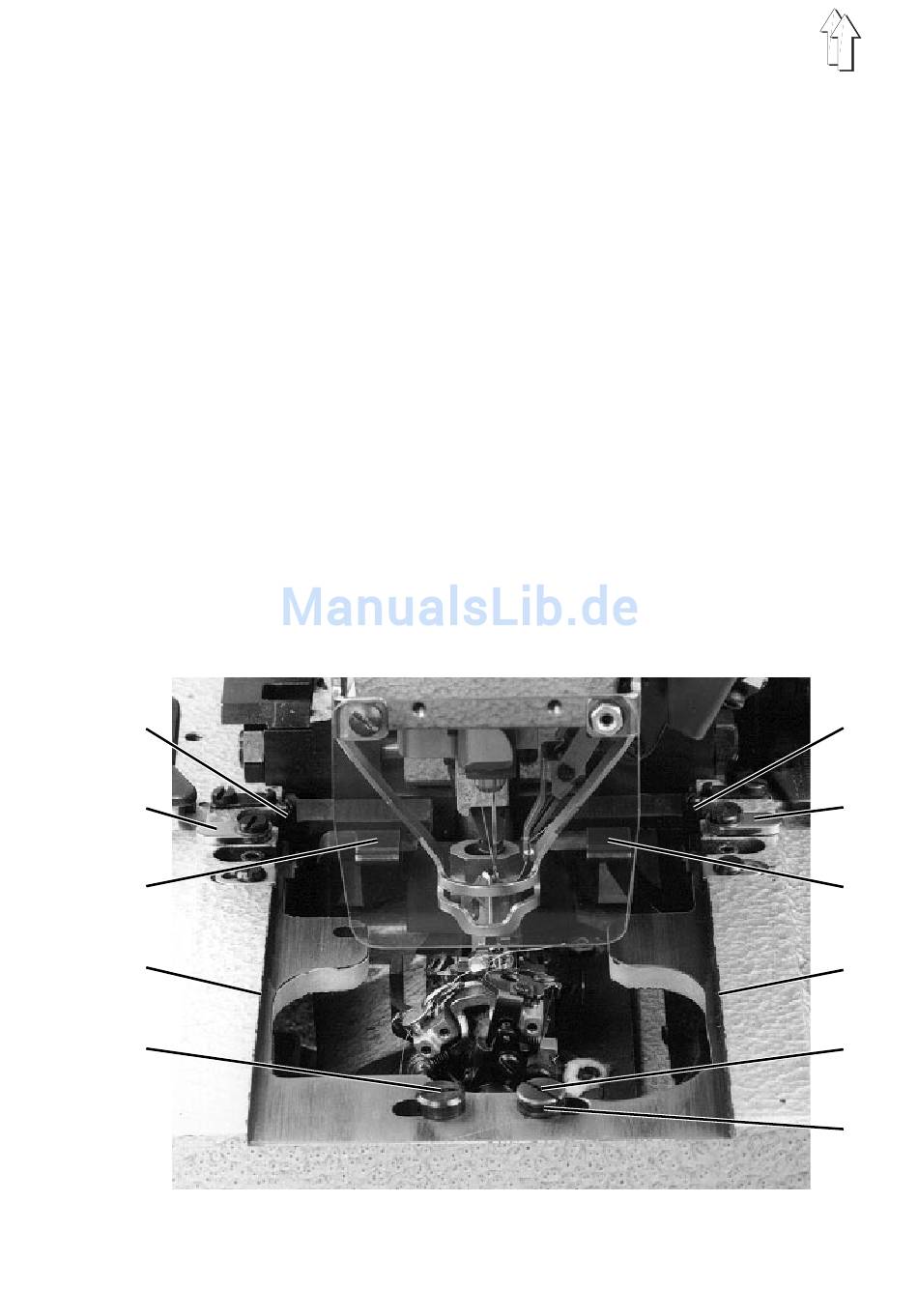

Klammerplatten abnehmen
–
Klammerplattenhalter 1 zur Seite wegschwenken.
–
Federnden Schieber 3 in Pfeilrichtung ziehen und rechte Klammerplatte abnehmen.
–
Unter Nagelschlitz 2 fassen und linke Klammerplatte abnehmen.
Klammerplatten auflegen
–
Zuerst linke, danach rechte Klammerplatte auflegen.
–
Klammerbetätiger 5 müssen in die Gabeln der Klammerarme greifen.
–
Klammerplatten nach rechts bzw. links gegen Druckschrauben 4 und Plattenkanten
6 drücken.
–
Klammerplatten über Druckbolzen 7 auf Stofftragplatte ablegen.
Federnden Schieber 3 dabei in Pfeilrichtung ziehen und in Nut 8 einrasten.
–
Klammerplattenhalter 1 wieder über Klammerplatten schwenken.
Die Klammerplatten sind gegen Abheben gesichert.
–
Durch Schließen des Klammerbetätigungshebels prüfen, ob Klammern richtig öff-
nen und schließen.
4
1
5
6
7
4
1
5
6
7
8
17
