5.6.3 Steuergerät
–

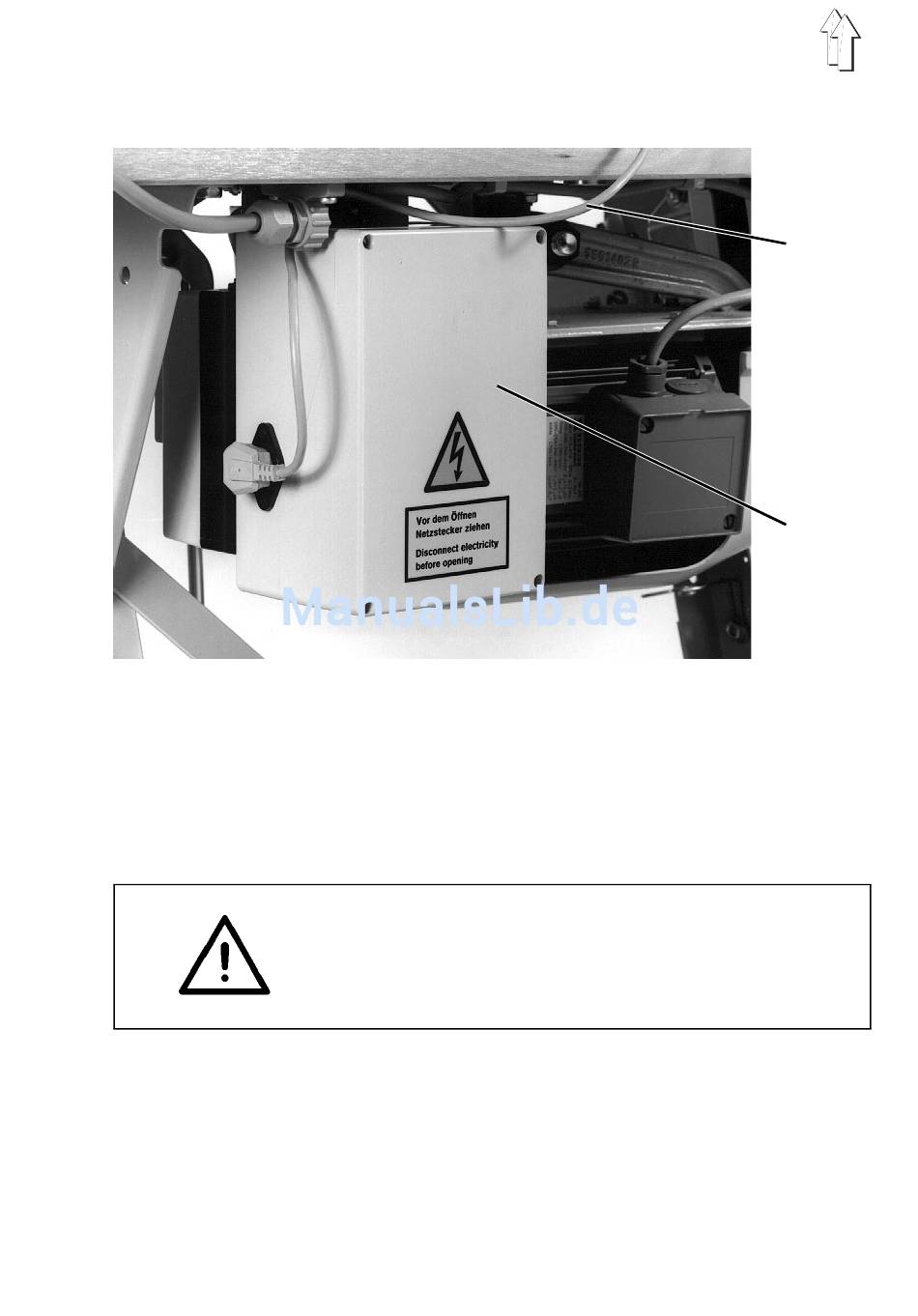

Steuergerät 2 unter der Tischplatte befestigen.
–
Leitung 1 vom Leitungsverteiler zum Steuergerät 2 (Stecker b10) verlegen und mit
einer Schelle an der Tischplatte befestigen.
Das Verlegen muß bei hochgeschwenktem Maschinenoberteil erfolgen.
–
Netzanschlußleitung und Verbindungsleitung zum Motor entsprechend dem Bau-
schaltplan anschließen.
ACHTUNG
Nach dem Anklemmen darf der Nähvorgang nur eingeschal-
tet werden, wenn vorher alle Einstellungen entsprechend
Kapitel 5.5 durchgeführt wurden.
