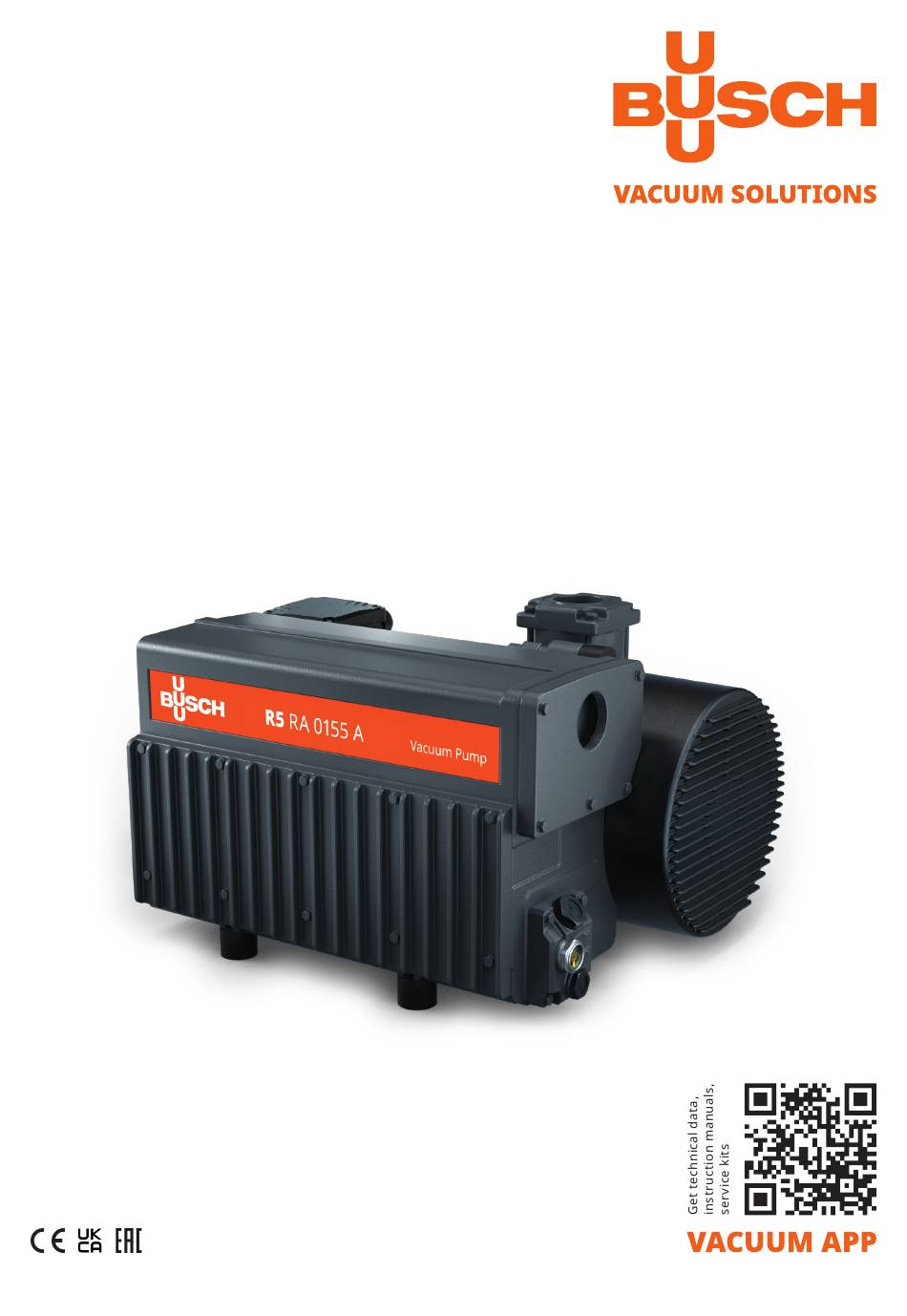

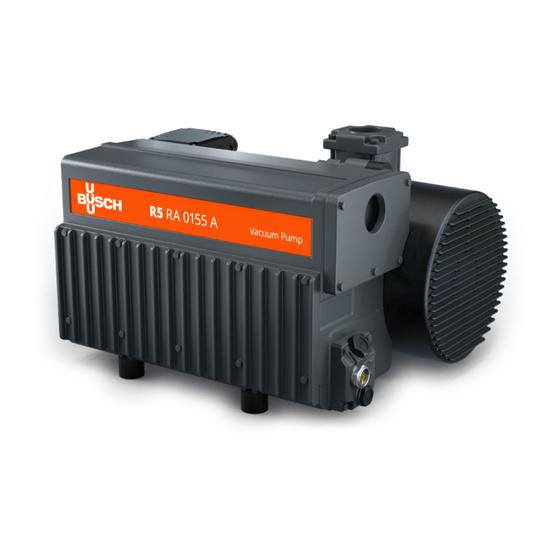

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen, ölgeschmiert RA 0155 A 0870562170/A0006_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 29.09.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Ein-/Ausschalter ....................... 5 2.4 Optionales Zubehör ......................5 2.4.1 Gasballastventil ..................... 5 2.4.2 Ansaugfilter ......................5 2.4.3 Temperaturschalter "Öl" ..................6 2.4.4 Widerstandsthermometer ..................6 2.4.5 Niveauschalter ....................... -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Sauganschluss Motorklemmkasten Abluftanschluss Richtungspfeil Öleinfüllschraube Luftentölelement Ölschauglas Typenschild Ölablassschraube Ölfilter Augenschraube Axiallüfter Gasballastventil Ölabscheider HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Temperaturschalter "Öl
2 | Produktbeschreibung 2.4.3 Temperaturschalter "Öl" Mit dem Temperaturschalter wird die Öltemperatur der Maschine überwacht. Abhängig vom Öltyp muss die Maschine abgeschaltet werden, wenn das Öl eine be- stimmte Temperatur erreicht, siehe Öl [► 25]. 2.4.4 Widerstandsthermometer Vom Widerstandsthermometer wird die Öltemperatur der Maschine überwacht. Abhängig vom Öltyp müssen Warn- und Auslösesignale eingestellt werden, sieheÖl [► 25] 2.4.5 Niveauschalter... -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! • Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. -
Seite 8: Lagerung
4 | Lagerung Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: • Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. •... -
Seite 9: Anschlussleitungen/-Rohre
Installation | 5 • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden. Wenn die Maschine mit Überwachungsorganen oder -sensoren ausgerüstet ist: • Stellen Sie sicher, dass die Überwachungsvorrichtungen so in die Systemsteuerung integriert werden, dass eine Betriebssperre der Maschine ausgelöst wird, wenn Si-... -
Seite 10: Ablaufanschluss
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 25] und Öl [► 25]. 1x Dichtungsring, Teilenr.: 0486 000 590 Ölniveau prüfen... -
Seite 11: Montage Der Kupplung
Installation | 5 5.4 Montage der Kupplung Kupplungsnabe (maschinenseitig) Kupplungsmuffe Kupplungsnabe (motorseitig) Radiale Schraube Max. zulässiges Drehmoment: 10 Nm Maschinentyp Kupplungsgröße Wert „E“ (mm) Wert „L“ (mm) ® RA 0155 A BoWex M-48 Bei Auslieferung der Maschine ohne Motor: • Montieren Sie die zweite Kupplungsnabe an der Motorwelle (separat geliefert). •... -
Seite 12: Elektrischer Anschluss
• Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. • Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektromagne- tische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. - Seite 13 Installation | 5 Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): Doppelstern-Schaltung, Multispannungs- Stern-Schaltung, Multispannungs-Mo- Motor mit 9 Pins (Niederspannung): tor mit 9 Pins (Hochspannung): Doppelstern-Schaltung, Multispannungs- Stern-Schaltung, Multispannungs-Motor Motor mit 12 Pins (Niederspannung): mit 12 Pins (Hochspannung): Dreieck-Schaltung, Multispannungs-Mo- tor mit 12 Pins (Mittelspannung): Instruction Manual R5 RA 0155 A_DE_de 13 / 28...
-
Seite 14: Elektrischer Anschluss Von Überwachungsorganen
5 | Installation 5.6 Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö- gerung von mindestens 20 Sekunden zu konfigurieren. 5.6.1 Schaltplan für Niveauschalter (optional) Teilenr.: 0652 569 236 Steckverbinder: M12×1, 4-Pin Elektrische Daten: 0.5 A U = 10–30 VDC... -
Seite 15: Inbetriebnahme
Wartungsarbeiten und zur Fehlerbehebung. 6.1 Beförderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: • Absperrventil* •... -
Seite 16: Wartung
Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 17: Wartungsplan
Schmutz. Beachten Sie Folgendes, wenn ein Gasbal- lastventil (GB) installiert ist: • Reinigen Sie das Gasballastventils. • Wenden Sie sich an Busch, wenn eine Alle 5 Jahre Überprüfung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 18: Öl- Und Ölfilterwechsel
7.3 Öl- und Ölfilterwechsel ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x Dichtungsring, Teilenr.: Ablaufwanne 0486 000 505 Original-Ersatzteile von Busch 1x Ölfilter (OF), Teilenr.: 0531 000 002 Ölfilterschlüssel... - Seite 19 Wartung | 7 Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 25] und Öl [► 25]. 1x Dichtungsring, Teilenr.: 0486 000 590 Ölniveau prüfen Instruction Manual R5 RA 0155 A_DE_de 19 / 28...
-
Seite 20: Wechsel Des Luftentölelements
7 | Wartung 7.4 Wechsel des Luftentölelements 10 mm-Schraubenschlüssel 2x Luftentölelemente (EF) Original-Ersatzteile von Busch 2x Luftentölelement (EF), Teilenr.: 0532 140 159 1x Flachdichtung Teilenr.: 0480 560 234 10 mm-Schraubenschlüssel 20 / 28 Instruction Manual R5 RA 0155 A_DE_de... -
Seite 21: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann un- ter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... -
Seite 22: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilsatz Beschreibung Teilenr. - Seite 23 Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). Beim Betrieb der Maschine Die Kupplung (CPL) ist ver- • Tauschen Sie die Kupp- kommt es zu hoher Geräu- schlissen.
- Seite 24 Gasballastventils (GB). • Ändern Sie den Betriebs- modus (siehe Beförde- rung kondensierbarer Dämpfe [► 15]). Zur Behebung von Problemen, die nicht im Problembehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 24 / 28 Instruction Manual R5 RA 0155 A_DE_de...
-
Seite 25: Technische Daten
Öltemperatur [°C] Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kon- taktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. Instruction Manual R5 RA 0155 A_DE_de... -
Seite 26: Eu-Konformitätserklärung
14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. - Seite 27 Notizen...
