5.2.4 Überwachungskit für den Zustand des Ansaugfilters
0870215096_RA0760A_PLUS_-0002_IM_de
• Wir empfehlen, um den Wartungsaufwand in Grenzen zu halten und die Lebensdauer
des Produkts zu verlängern, folgende Wasserqualitäten:
Härte
Eigenschaften
pH-Wert
Partikelgröße
Chlor
Elektrische Leitfähigkeit
Freies Chlor
Werkstoffe im Kontakt mit Kühlwasser
HINWEIS
Umrechnung der Einheit für die Wasserhärte.
1 mg/l (ppm) = 0,056 °dh (deutsche Grad) = 0,07 °e (englische Grad) = 0,1 °fH (franzö-
sische Grad)

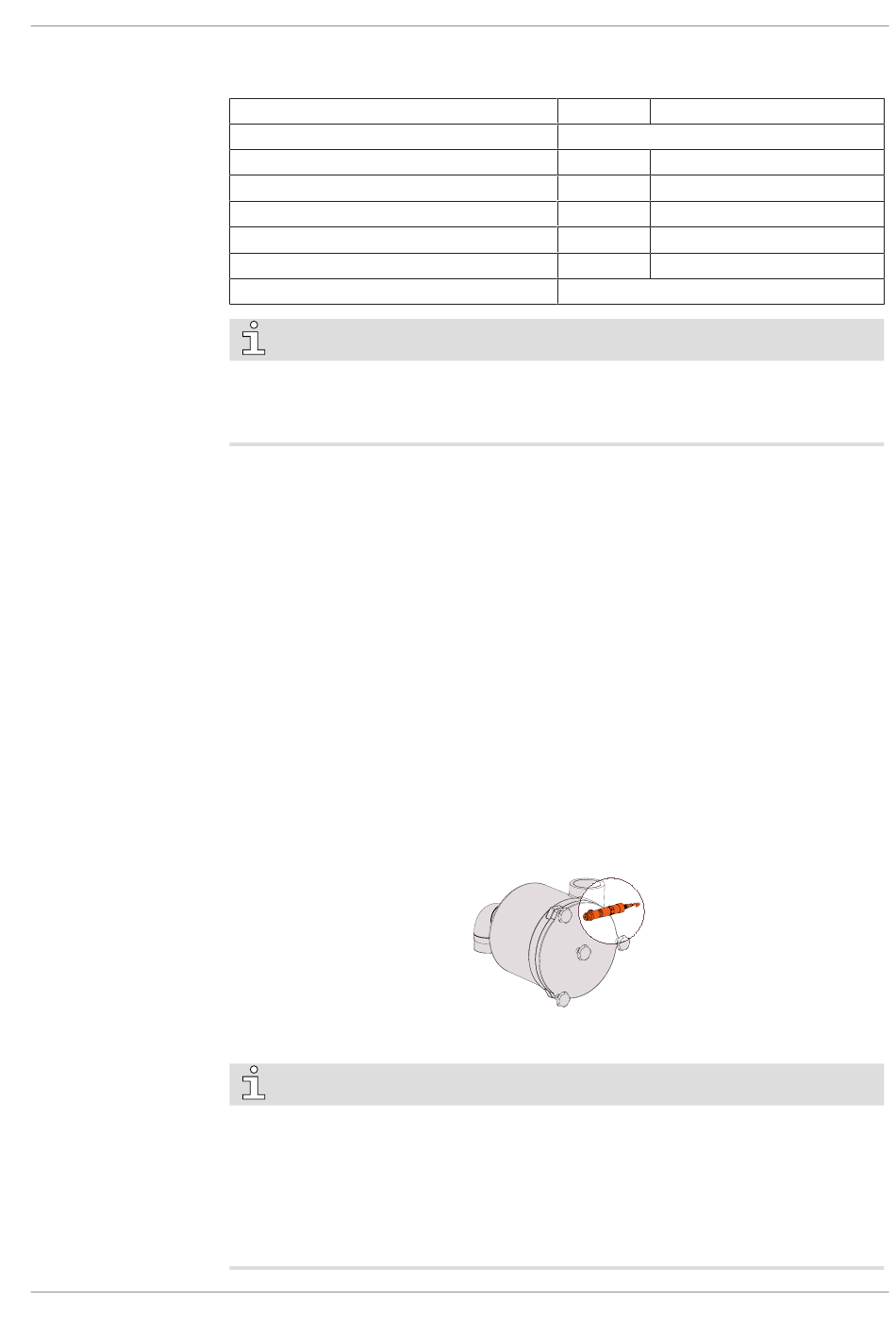

• So installieren Sie das Überwachungskit für den Zustand des Ansaugfilters:
– Entfernen Sie die R1/4-Verschlussschraube an der Abdeckung des Ansaugfilters.
– Schrauben Sie das Überwachungskit für den Zustand des Ansaugfilters in die G1/4
Gewindebohrung ein. Verwenden Sie Klebstoff oder ein Teflonband, um die Dicht-
heit zu gewährleisten.
– Stellen Sie die elektrische Verbindung zwischen dem Überwachungskit für den Zu-
stand des Ansaugfilters und dem Steuergerät (CU) her: Anschlussklemmen X1-24V
und X1-36 (siehe Schaltplan T511211394 im Schaltschrank).
– Aktivieren Sie die Überwachungsfunktion für Zustand des Ansaugfilters im Menü
„Erweiterte Einstellungen" der Benutzeroberfläche und stellen Sie den Warnschwel-
lenwert für den Differenzdruck des Ansaugfilters im Menü „Warn- und Alarm-
schwellen" ein, siehe das spezifische Dokument „Anleitung zur Pumpensteuerung,
Art.-Nr. 0870213261". Dieser Parameter ist ausschließlich für Personen mit Benut-
zerrolle 3 verfügbar, siehe Rolle und Benutzer [► 12].
HINWEIS
• Verwenden Sie eine EMV-Kabelverschraubung.
• Schließen Sie die Kabelschirmung fachgerecht an (siehe die Anweisungen des Herstel-
lers der Kabelverschraubung).
• Das Überwachungskit für den Zustand des Ansaugfilters kann nicht installiert werden,
wenn bereits ein externer Ansaugdrucksensor am Steuergerät der Maschine ange-
schlossen ist.
mg/l (ppm) <90
Rein & Klar
7–8
µm <200
mg/l <100
µS/cm
≤100
mg/l <0,3
Rostfreier Stahl, Kupfer und Gusseisen
Installation | 5
