2 | Produktbeschreibung
2.4.2 Überwachungskit für den Zustand des Ansaugfilters
2.4.3 Wasser-Öl-Wärmerückgewinnungssystem

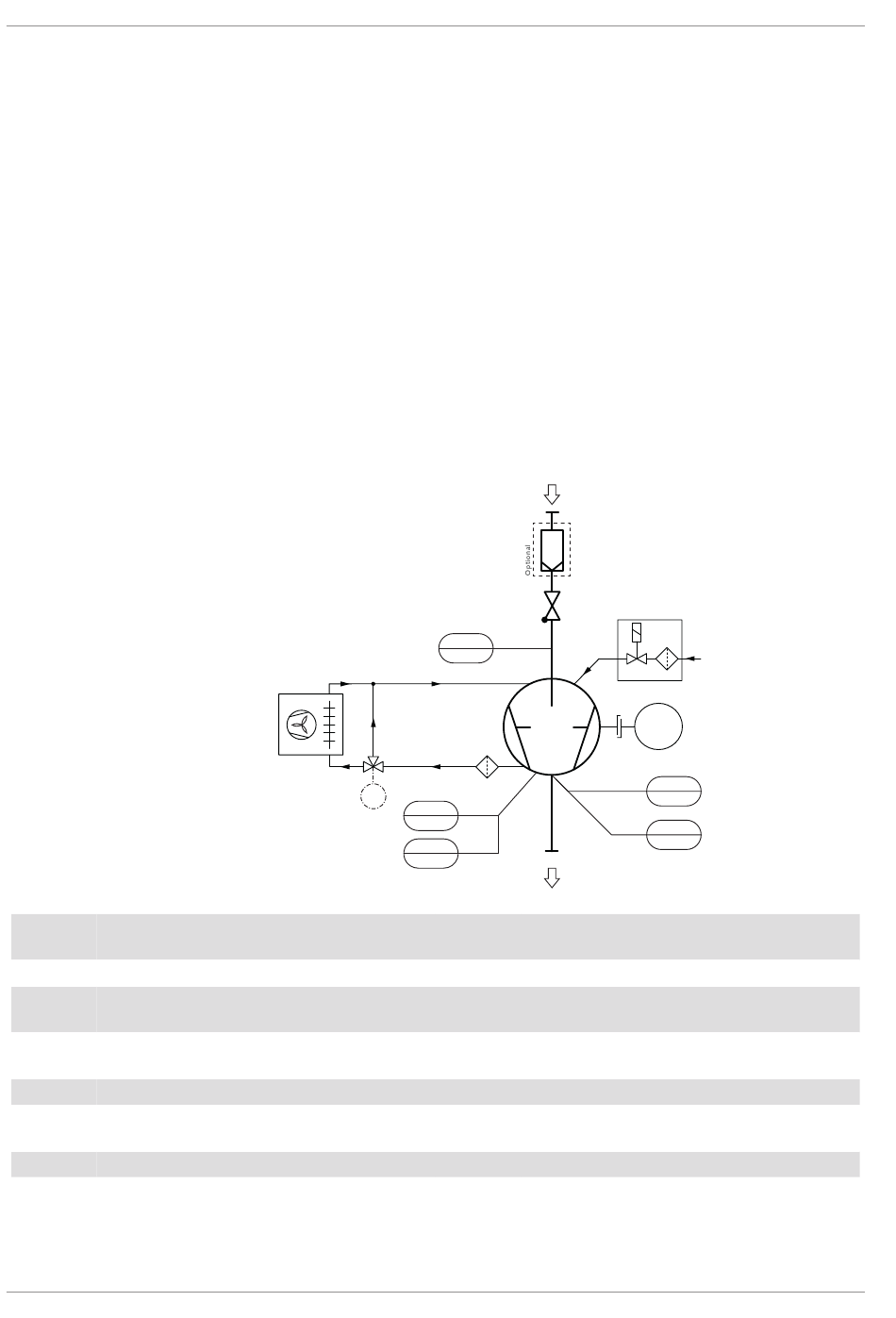

2.5 P&ID „Rohrleitungs- und
AHE Luft-Öl-Wärmetauscher
(Lüfter von Pumpenwelle angetrieben)
GB Gasballastventil
IN Sauganschluss
MOT1 Motor (Pumpenantrieb)
OF Ölfilter
PSA1 Drucktransmitter
(Ansaug-Gasdruck)
TSA Widerstandsthermometer (Öltemp.)
TTV Dreiwege-Thermostatventil
8 / 64
Das Überwachungskit für den Zustand des Einlassfilters überwacht die Druckdifferenz im
Ansaugfiltereinsatz, um festzustellen, wann ein Austausch erforderlich ist. Der Ansaugfil-
tereinsatz muss ausgetauscht werden, wenn die Druckdifferenz einen bestimmten Wert
erreicht, der von der Anwendung und vom Betriebsdruck abhängt. Dieser Schwellenwert
für die Druckdifferenz muss im Steuergerät eingestellt werden, damit eine Warnung an-
gezeigt wird, wenn sich ein Austausch des Filtereinsatzes empfiehlt, siehe spezifisches
Dokument „Anleitung zur Pumpensteuerung, Art.-Nr. 0870213261".
Für die Wärmerückgewinnung oder im Fall ungünstiger Umgebungsbedingungen kann
ein Wasser-Öl-Wärmetauscher eingesetzt werden. Siehe Kühlwasseranschluss (optional)
[► 22].
Instrumentenfließschema"
AHE
76°C
PSA1
P
inlet gas
VP
TTV
OF
LS
low oil level
alarm (trip)
TSA
T
oil
CLP Kupplung
IF Ansaugfilter (optional)
LS Niveauschalter „Alarm/Auslösen" (Ölni-
veau)
NRV Rückschlagventil
(fungiert nicht als Absperrventil)
OUT Auslassanschluss
PSA2 Drucktransmitter
(Gegendruck im Ölabscheider)
TS Temperaturschalter (Abgastemp.)
VP Vakuumpumpe
IN
G3
IF
NRV
GB
Air
M
CPL
MOT1
PSA2
P
exhaust gas
TS
T
exhaust gas
G3
OUT
