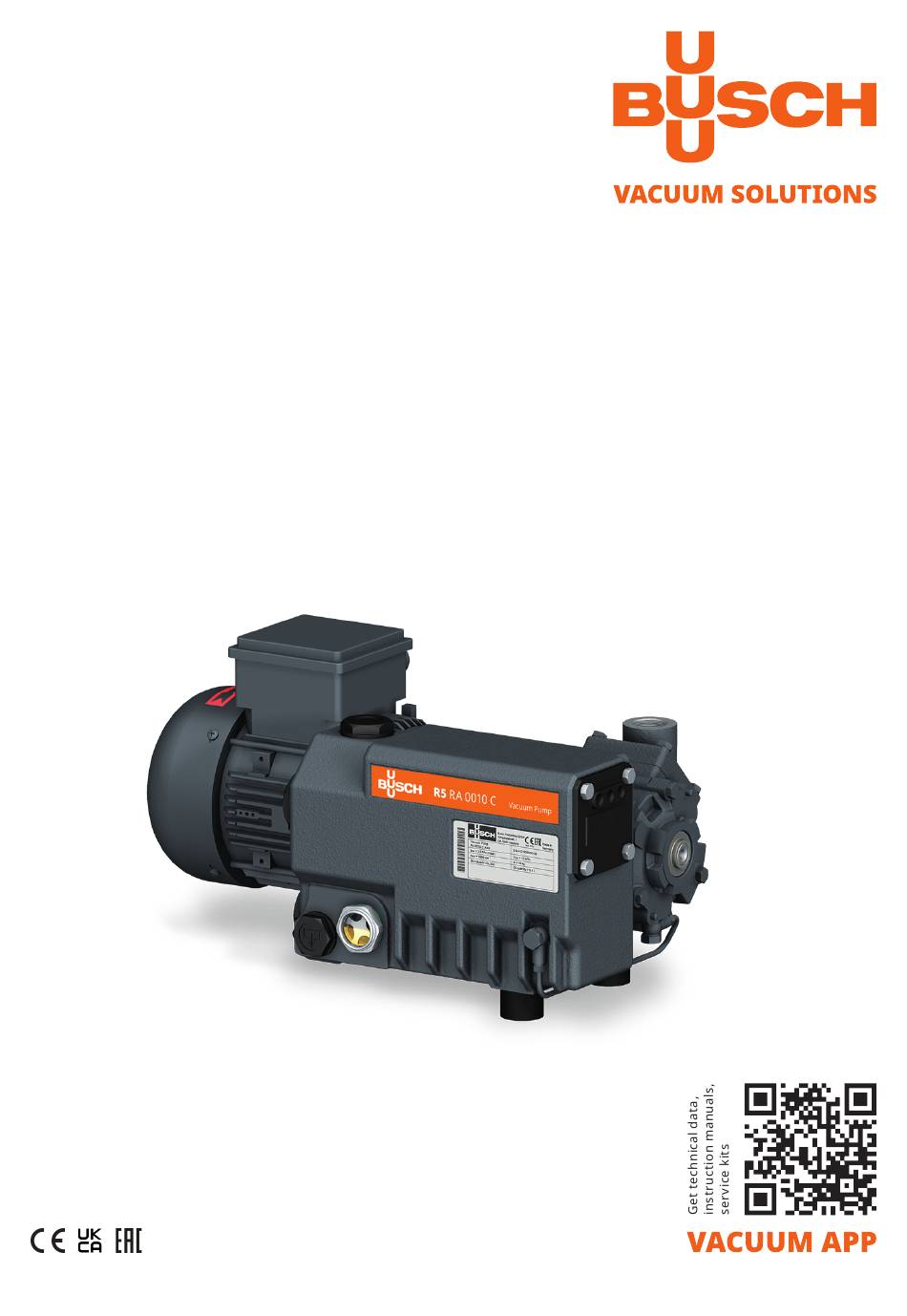

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen RA 0010 C, RA 0016 C RC 0010 C, RC 0016 C 0870146949/B0002_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 16.09.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Ein-/Ausschalter ....................... 6 2.4 Optionales Zubehör ......................6 2.4.1 Gasballastventil ..................... 6 2.4.2 Ansaugfilter ......................6 3 Transport ..........................6 4 Lagerung ..........................7 5 Installation..........................8 5.1 Installationsbedingungen.................... -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung

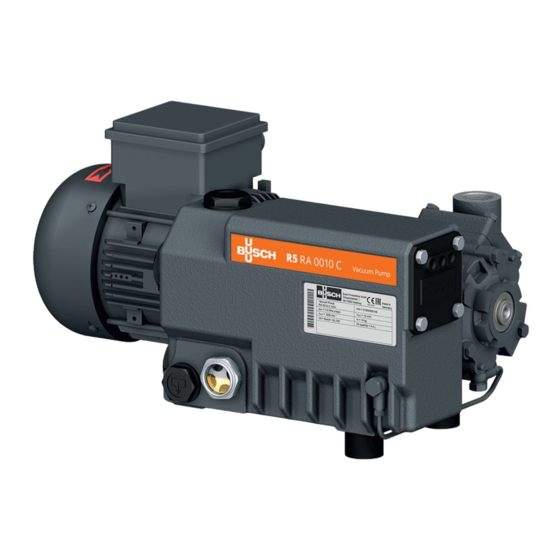

2 | Produktbeschreibung Produktbeschreibung Ausführung mit Gasballastventil Richtungspfeil Luftentölelement Gasballastventil Sauganschluss Typenschild Motorklemmkasten Ölablassschraube Öleinfüllschraube Ölabscheider Ölschauglas Auslassanschluss Transportöse HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Ein-/Ausschalter
3 | Transport 2.3 Ein-/Ausschalter Die Maschine wird ohne Ein-/Ausschalter geliefert. Die Steuerung der Maschine ist in- stallationsseitig vorzusehen. Die Maschine kann mit einem Soft-Starter ausgestattet werden. 2.4 Optionales Zubehör 2.4.1 Gasballastventil Das Gasballastventil sorgt für eine Beimischung einer begrenzten Menge von Umge- bungsluft zum Prozessgas, um der Kondensation von Dampf in der Maschine entgegen- zuwirken. -
Seite 7: Lagerung
Lagerung | 4 Anheben mit dem Hebegurt: Stellen Sie sicher, dass die Maschine ordnungsgemäß am Hebegurt befestigt ist. Maschinengewicht siehe technische Daten oder Typenschild (NP) Anheben an der Transportöse (TL) • Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist: •... -
Seite 8: Installation
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 9: Anschlussleitungen/-Rohre
• Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge minde- stens denselben Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwenden, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 5.2.1 Sauganschluss ACHTUNG Eindringen von Fremdkörpern oder Flüssigkeiten. -
Seite 10: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 22] und Öl [► 22]. 1x O-Ring, Teilenr.: 0486 000 590 Ölstand prüfen... -
Seite 11: Schaltplan Für Drehstrommotor
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. -
Seite 12: Inbetriebnahme
6 | Inbetriebnahme Inbetriebnahme ACHTUNG Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be- schädigt. • Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit Öl [► 10]. -
Seite 13: Beförderung Kondensierbarer Dämpfe
Inbetriebnahme | 6 6.2 Beförderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: • Absperrventil* • Absperrventil öffnen 30 Minuten schließen und... -
Seite 14: Wartung
Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 15: Wartungsplan
Wenn die Maschine mit einem Luft-Öl-Wär- metauscher (AHE) ausgerüstet ist: • Prüfen und/oder reinigen Sie den Luft-Öl- Wärmetauscher. • Wenden Sie sich an Busch, wenn eine Alle 5 Jahre Überprüfung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 16: Ölwechsel
ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x O-Ring, Teilenr.: 0486 000 505 Ablaufwanne Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 22] und Öl [► 22]. -
Seite 17: Wechsel Des Luftentölelements
Wartung | 7 7.4 Wechsel des Luftentölelements 10 mm-Schlüssel 1x Luftentölelement (EF) Original Busch Ersatzteile 1x Abgasfilter (EF), Teilenr.: 0532 140 154 O-ring 10 mm-Schlüssel 1x O-Ring, Teilenr.: 0486 000 524 Instruction Manual R5 RA_RC 0010-0016 C_DE_de 17 / 28... -
Seite 18: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann unter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... -
Seite 19: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilesätze Beschreibung Teilenr. -
Seite 20: Fehlerbehebung
Der Ansaugfiltereinsatz (Op- • Ersetzen Sie den Ansaug- tion) ist teilweise verstopft. filtereinsatz. Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). 20 / 28 Instruction Manual R5 RA_RC 0010-0016 C_DE_de... - Seite 21 (siehe Version mit Öl- seit mehr als 2 Stunden im rücklaufventil) kurzzeitig Dauerbetrieb. aus. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. Instruction Manual R5 RA_RC 0010-0016 C_DE_de 21 / 28...
-
Seite 22: Technische Daten
12 | Technische Daten 12 Technische Daten RA 0010 C RA 0010 C* RC 0010 C RA 0016 C RA 0016 C* RC 0016 C Nennsaugvermögen m³/h 10/12 16/19 (50Hz/60 Hz) Enddruck (ohne Gasballastventil) (mbar) abs. Enddruck (mit Gasballastventil) (mbar) abs. Nennmotordrehzahl 1.500/1.800 (50 Hz / 60 Hz) -
Seite 23: Eu-Konformitätserklärung
460 01 Liberec 11 Deutschland Tschechische Republik Erklärung für Maschine(n) vom Typ:R5 RA 0010 C; RA 0016 C; RC 0010 C; RC 0016 C alle relevanten Vorschriften der Europäischen Richtlinien erfüllen: – „Maschinenrichtlinie“ 2006/42/EG – „Richtlinie über elektromagnetische Verträglichkeit“ 2014/30/EU –... -
Seite 24: Uk-Konformitätserklärung
460 01 Liberec 11 Deutschland Tschechische Republik Erklärung für Maschine(n) vom Typ:R5 RA 0010 C; RA 0016 C; RC 0010 C; RC 0016 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –... - Seite 25 Notizen...
