Schaltplan Steuergerät - Busch R5 Betriebsanleitung

Ölgeschmierte drehschieber-vakuumpumpen
Inhaltsverzeichnis
5.4.1 Schaltplan Steuergerät
0870215096_RA0760A_PLUS_-0002_IM_de

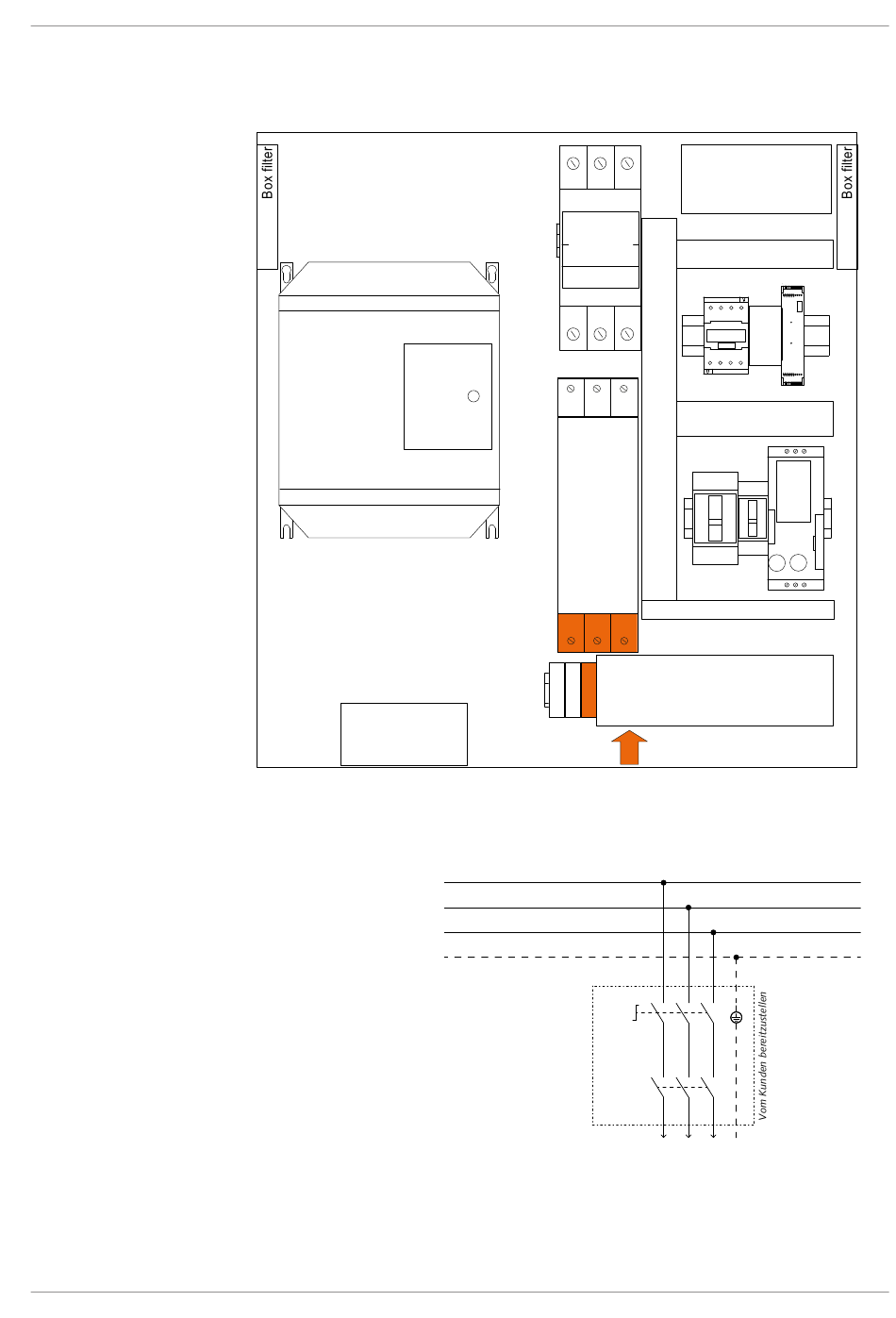

Innenansicht des Steuergeräts:
VFD
U1
Box fan
Kundenseitige Stromversorgung:
Stromversorgung
3L+PE 400-460 V +/-10 %
50/60 Hz
Der vollständige Schaltplan des Steuergeräts
befindet sich im Schaltkasten.
Durchmesser Kabelverschraubung Stromversorgung:
– M40 x 1.5 (Kable Ø ► 20 ... 33 mm)
Filter
L1 L2 L3
PE
Leiterquerschnitt gemäß EN 60204-1
L1
L2
L3
PE
Verriegelbarer Trennschalter
Überlastschutz
C-Kurve - 80 A
PLC1
Q1
KM1
B1 F1
Q3
Q2
V1
X1
Power
input
Q0
F0
L1 L2 L3
PE
zum Steuergerät
Installation | 5
U2
27 / 64
