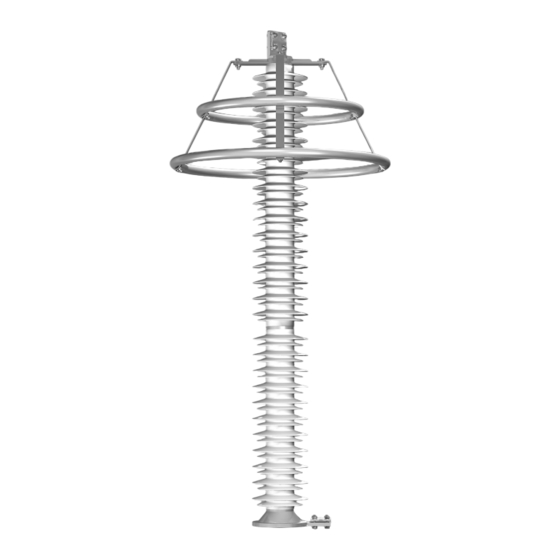

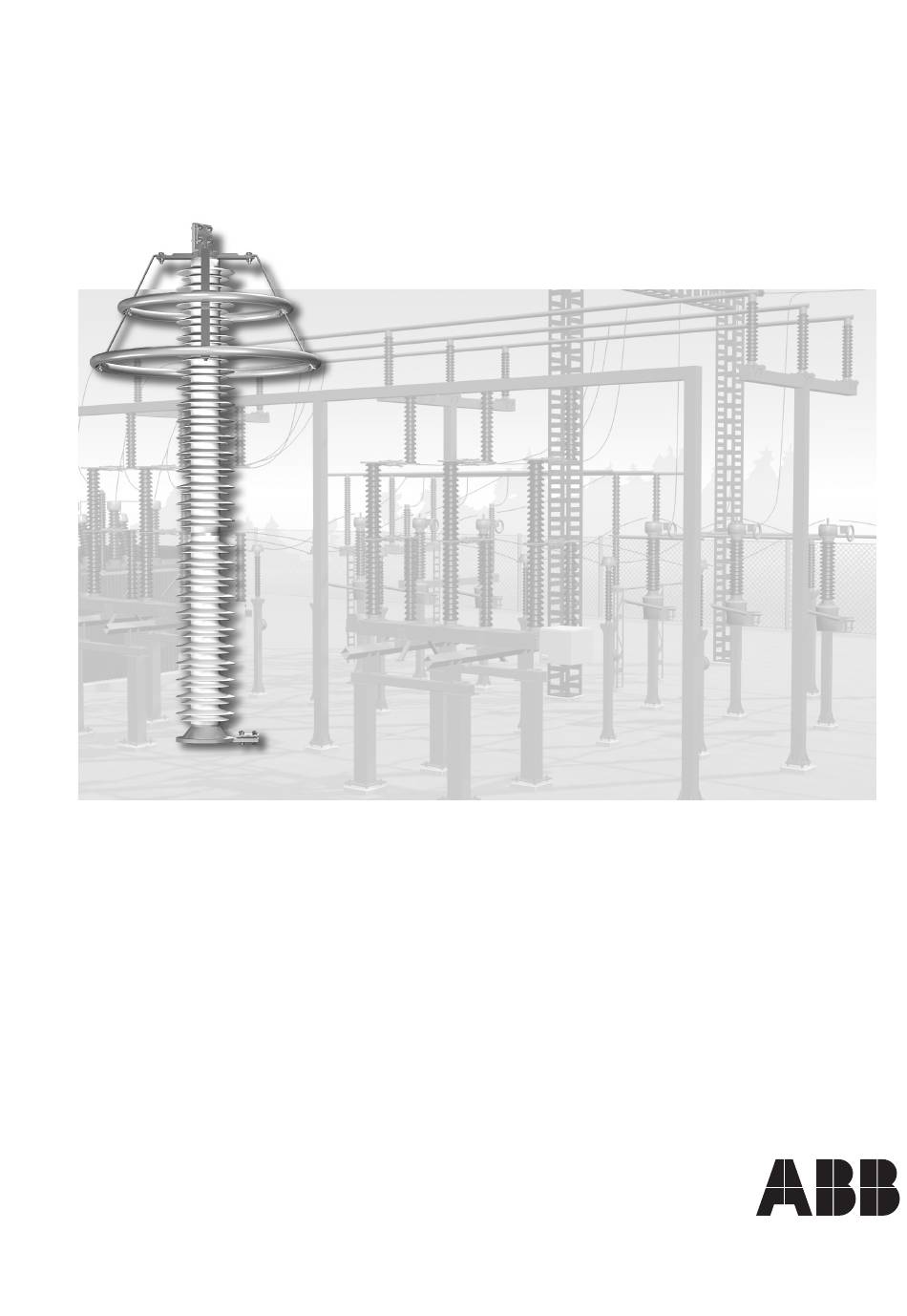

- Seite 1 Montageanleitung Metalloxid-Überspannungsableiter Leitungsableiter PEXLIM R-Y, PEXLIM Q-X, PEXLIM P-X und PEXLINK 1HSA 801 080-05de Montageanleitung für die Ableiter PEXLIM und PEXLINK...
- Seite 2 84 Nm vorgegebenen Drehmoment anzuziehen. Wichtig Die folgende Anweisung bezieht sich auf die Leitungsableiter PEXLIM R-Y, PEXLIM Q-X, PEXLIM P-X und PEXLINK. Die Nichtbeachtung der Anweisungen kann zu schwerwiegenden Beschädigungen, ernsten Verletzungen und/oder zum Tod führen. Es ist daher äußerst wichtig, dass das für die Montage der Ableiter verantwortliche Personal diese Anweisungen...
- Seite 3 Einleitung Inhalt Abschnitt Thema Seite PEXLIM PEXLINK 1. Einleitung Montagereihenfolge Warenannahme Montagewerkzeuge Stehende oder hängende Installation 2. Typenschilder Anordnung des Typenschilds Position einer Ableitereinheit 3. Anheben Anheben des Überspannungsableiters 4. Leitungsklemmen Anpassung des vormontierten Leitungsanschlußes 5. Steuerring Anordnung der Steuerringe Montage der Steuerringe 6.
- Seite 4 Inhalt mit den an ihnen befestigten Lieferscheinen zu vergleichen. Das Fehlen von Teilen sowie Beschädigungen sind der Versicherung und/oder dem ABB-Vertreter spätestens innerhalb von 0 Tagen nach Erhalt der Waren mit- zuteilen. ABB haftet nicht für Beschädigungen oder fehlende Teile, wenn eine Benachrichtung nach Ablauf dieser Frist erfolgt.
- Seite 5 1.3 Stehende oder hängende Installation Ableiter sind mit einem Isolator mit Wechselschirmprofil ausgestattet, siehe Abb. 1..1. Der Ableiter ist so zu montieren, dass die Schirmform nach unten zeigt, damit Wasser leicht vom Isolator abtropfen kann. Sollte der Ableiter falsch herum montiert worden sein, dann sammelt sich Regenwasser in den umgekehrten Schirmen, so dass die Gefahr von Überschlägen und sich anschließenden Kurzschlüssen besteht.
- Seite 6 Typenschilder 2.1 Anordnung des Typenschilds Anordnung der Typenschilder am jeweiligen Ableitertyp siehe Abb. .1.1 bis .1.. Übers pannungs ableiter B aujah K las s e Druc kentlas tungs s trom Übers pannungs ableiter Übers pannungs ableiter B aujah B aujah...
- Seite 7 OB E R E E INHE IT Übers pannungs ableiter P E XL IM (Typenbezeic hnung) N. XXXXXXXX/1 Übers pannungs ableiter P E XL IM (Typenbezeic hnung) N. XXXXXXXX/2 Abb. 2.2.1 Eingravierter Text auf den Flanschen 1HSA 801 080-05de Montageanleitung für die Ableiter PEXLIM und PEXLINK...
- Seite 8 Anheben 3. Anheben der Überspannungsleiter Heben Sie den Überspannungsableiter am Leitungsanschluß oder Flansch an. Dabei empfiehlt sich der Einsatz von Schäkeln oder Ringösen. Siehe Abb. .1 bis .4 (bei PEXLINK siehe Abb. .5). Tabelle 3.1 Typisches Gewicht vom PEXLIM R-Y...
- Seite 9 Leitungsklemme 4. Ausrichtung der vormontierten Leitungsklemmen Die Leitungsklemme in die gewünschte Position bringen. Das empfohlene Anzugs- drehmoment beträgt 100 Nm. (M0). Siehe Abb. 4.. Leitungsklemme mit Deckel: Zum Anschluss der Leitung den Deckel entsprechend der beiliegenden Montageanleitung montieren. 100 Nm Abbildung 4.1...
- Seite 10 Steuerring 5.1 Anordnung der Steuerringe Wird ein Steuerring mitgeliefert, so ist er am Ableiter zu befestigen. Andernfalls kann die korrekte Funktion nicht garantiert werden. Hat der Ableiter einen Steuerring, sind die Streben mit dem Ring/den Ringen gemäß Tabelle 5.1.1 und den Abbildungen in Abschnitt 5. zu befestigen.
- Seite 11 Steuerring 5.2 Montage der Steuerringe Den Steuerring gemäß der jeweiligen Ableiter-Typbezeichnung in Tabelle 5.1.1 montieren. M6 x 12 49 Nm M6 x 12 M10 x 25 Unterlegscheibe 49 Nm M6 x 25 M10 x 40 Unterlegscheibe 1HSA 801 080-05de Montageanleitung für die Ableiter PEXLIM und PEXLINK...
- Seite 12 Montage der Einheiten und Steuerringe 6.1 Auswahl des Überspannungsableiters Standard-PEXLIM- und PEXLINK-Ableiter bestehen entweder aus einer Einheit (Tabelle 6.1.1) oder zwei Einheiten (Tabelle 6.1.). Wählen Sie den entprechenden Ableiter aus der nachstehenden Tabelle aus und beachten dazu den Hinweis am Ende der jeweiligen Tabelle.
- Seite 13 PEXLINK 4 x M12x20 84 Nm 4 x M12x20 4 x Unterlegs c heibe 84 Nm 4 x Unterlegs c heiben Abb. 6.2.3 PEXLINK-Ableiter mit am Boden vormontiertem Anschluss Abb. 6.2.1 PEXLIM-Ableiter für die vertikale aufrechte Installation 4 x M12x20...
- Seite 14 P E XL IM (Typenbezeic hnung) 6 x Unterlegs c heibe N. XXXXXXXX/1 Übers pannungs ableiter P E XL IM (Typenbezeic hnung) N. XXXXXXXX/2 Abb. 6.3.3 PEXLINK-Ableiter mit am Boden vormontiertem Anschluss Abb. 6.3.1 PEXLIM-Ableiter für die vertikale aufrechte Installation...
- Seite 15 Achten Sie darauf, dass die Abstände der Bohrungen in der Unterkonstruktion der nachstehenden Abbildung entsprechen. PEXLIM R bietet zwei verschiedene Bohr- pläne, entweder gemäß Abb. 7.1. oder alternativ gemäß Abb. 7.1.1. Für PEXLIM Q und PEXLIM P gilt nur der Bohrplan gemäß Abb. 7.1.1.
- Seite 16 Sicherstellen, dass die Abstände der Bohrungen in der Unterkonstruktion der nachstehenden Abbildung entsprechen. PEXLIM R bietet zwei verschiedene Bohr- pläne, entweder gemäß Abb. 7.. oder alternativ gemäß Abb. 7..1. für PEXLIM Q und PEXLIM P gilt nur der Bohrplan gemäß Abb. 7..1.
- Seite 17 Bei Montage eines Diagnosegerätes EXCOUNT-II am Flansch muss die längere Schraube M1x50 verwendet werden. In diesem Fall wird die Schraube M1 x 45 nicht gebraucht. Das empfohlene Anzugsdrehmoment beträgt 84 Nm. 84 Nm Abb. 7.2.3 Abb. 7.2.4 Mit Erdungsklemme und/oder Mit Diagnosegerät EXCOUNT-II Ansprechzähler EXCOUNT-A 1) Anforderungen an Schrauben M12 für die Befestigung an der vorhandenen...
- Seite 18 Anschluss der Leiter 8.1 Mechanische Belastung der Ableiter Das Biegemoment (in Nm) am Fuß eines Überspannungsableiters ergibt sich aus der Vektorsumme aller möglicher Lasten (z. B. Last des Anschluss-Seils, Windlast, Ableitergewicht und Erdbeben) und wirkt in rechtwinkliger Richtung zur Ableiter- achse.
- Seite 19 Hochspannungsanschluss 8.2 Anschluss des Leiters Der Anschluß des Leiterseils ist korrekt vorzunehmen. Der Leiter ist bündig mit dem Deckel einzuklemmen, siehe Abb. 8..1 und 8... Abb. 8.2.1 Abb. 8.2.2 Richtige Achtung! Montage Falsche Montage! Kompatibles Anschlussmaterial Alle Erdungsklemmen sind geeignet für Kupfer- oder Aluminiumleiter.
- Seite 20 8.3 Anschluss des Leiterseils an die Leitungsklemme Die Zuführung der Anschlußleitung ist so vorzunehmen, dass die zulässige statische Last den in Tabelle 18 angegebenen Höchstwert nicht übersteigt. Abb. 8.3.1 Der Anschluß eines einzelnen Leiters kann von oben oder von der Seite vorgenommen werden.
- Seite 21 Abschnitt 8.5 auf Seite 22 zu beachten. Der Querschnitt des Erdanschlusses ist entsprechend den geltenden örtlichen Vorschriften und den Anforderungen an den Erdschlußstrom zu wählen. Für die Montage der Erdungsklemme am Flansch siehe Abb. 7.1 auf Seite 15. Anbringung der Klammer siehe Abb. 8.4.1. Abb. 8.4 Erdungsklemme 1HSA 801 080-05de Montageanleitung für die Ableiter PEXLIM und PEXLINK...
- Seite 22 Schutzaspekt her einen Nachteil dar, weil die Induktivität in Reihe zum Ableiter hinzukommt. Die Verbindungsleitung ist daher für 5xL kV (LIWL) zu isolieren, wobei L die Leiterlänge in Metern bezeichnet, siehe auch Abb. 8.5.1. • Der Ansprechzähler ist gemäß den mitgelieferten Montageanweisungen zu installieren.
- Seite 23 Lieferung beiliegen, hat diese immer den Vorrang. Der Klemmenanschluss ist schon ab Werk vormontiert. Die Befestigungs- klammer und die Clevis-Verbindung zusammen mit der Klemme anbringen, siehe Abb. 9.1.1. Wenn eine Leitungsverbindung installiert ist, gilt Abb. 9.1.. B efes tigungs klammer B efes tigungs klammer S c hraube Ø19...
- Seite 24 Die Abtrennvorrichtung entweder entsprechend dem PEXLINK-Ableitertyp an die vormontierte Kupplung, Abb. 9..1, oder an die vormontierte Anschlussklemme, Abb. 9.., montieren. Einzelheiten zur Montage des Trenngerätes siehe Abb. 9... Die Höchstbelastung des Trenngerätes geht aus Tabelle 9..1 hervor. Der Querschnitt des Erdungskabels liegt der Empfehlung zufolge bei mindestens 70 mm (flexibles Kupfer).
- Seite 25 Montage von PEXLINK 9.3 Montage von EXCOUNT-II Der Sensor vom EXCOUNT-II ist entsprechend dem PEXLINK-Ableitertyp an die vormontierte Kupplung, Abb. 9..1, oder an die vormontierte Anschlussklemme, Abb. 9.., zu montieren. Weiter Angaben zur Montage der Trennvorrichtung sind den Anweisungen in Abschnitt 9. auf der vorherigen Seite zu entnehmen.
- Seite 26 Sollte eine Routineüberprüfung erwünscht sein, ist die einzige zuverlässige Methode die periodische Messung des Wirkstromansteils des Leckstromes. Zu diesem Zweck wird der Einsatz eines Leckstrommessgerätes (LCM) oder des ABB- Diagnosegerätes EXCOUNT-II empfohlen. Eine Beschreibung der Geräte LCM bzw. EXCOUNT-II sowie des Meßverfahrens finden Sie in der jeweiligen, entsprechenden Dokumentation.
- Seite 27 Entsorgung 11. Entsorgung des Überspannungsableiters Wenn der Ableiter aufgrund einer Überlastung oder seines Alters ausrangiert werden soll, sind seine Komponenten gemäß den vor Ort geltenden Vorschriften zu entsorgen. Jedes Ableitermodul ist in einem Silikon-Gehäuse eingegossen, das vollständig mit den inneren Komponenten verbunden ist. Dadurch wird eine vollständige Zerlegung der Einzelteile für die getrennte Entsorgung schwierig.
- Seite 28 HINWEIS! ABB arbeitet fortlaufend an Verbesserungen und behält sich daher das Recht auf Änderungen der Konstruktionen und Beschreibungen ohne vorherige Ankündigung vor. ABB Power Technologies Montageanweisung: 1HSA 801 080-05de Ausgabe 1, 004-04 Hochspannungsprodukte Überspannungsableiter SE-771 80 LUDVIKA, SCHWEDEN Tel.: +46 (0)40 78 0 00 Fax: +46 (0)40 179 8 E-Mail: arresters.div@se.abb.com...
