2
GERÄTEBESCHREIBUNG

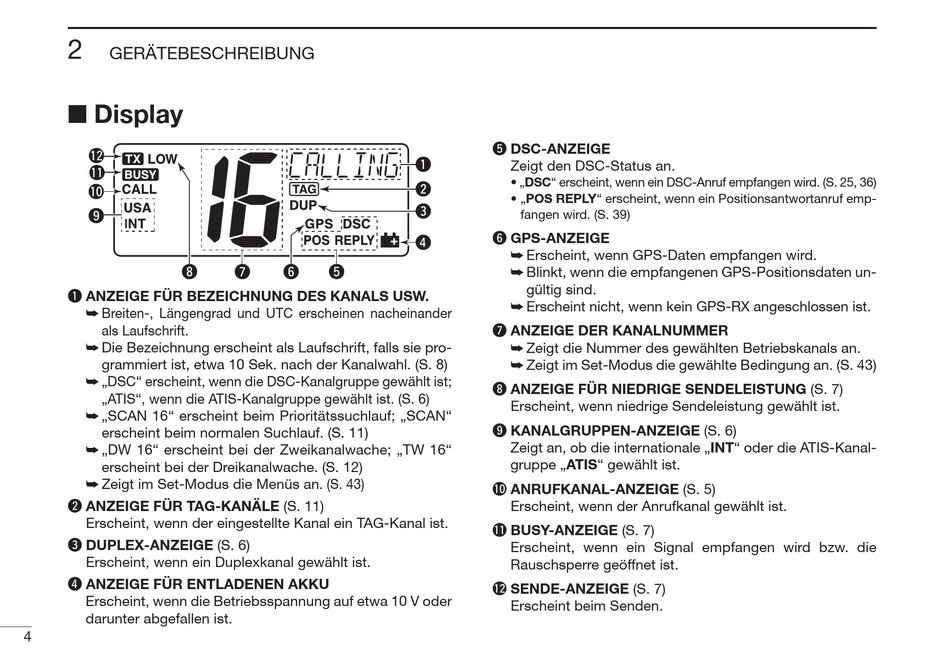

I Display

!2
!1
!0
o
i
q ANZEIGE FÜR BEZEICHNUNG DES KANALS USW.
Breiten-, Längengrad und UTC erscheinen nacheinander
als Laufschrift.
Die Bezeichnung erscheint als Laufschrift, falls sie pro-
grammiert ist, etwa 10 Sek. nach der Kanalwahl. (S. 8)
„DSC" erscheint, wenn die DSC-Kanalgruppe gewählt ist;
„ATIS", wenn die ATIS-Kanalgruppe gewählt ist. (S. 6)
„SCAN 16" erscheint beim Prioritätssuchlauf; „SCAN"
erscheint beim normalen Suchlauf. (S. 11)
„DW 16" erscheint bei der Zweikanalwache; „TW 16"
erscheint bei der Dreikanalwache. (S. 12)
Zeigt im Set-Modus die Menüs an. (S. 43)
w ANZEIGE FÜR TAG-KANÄLE (S. 11)
Erscheint, wenn der eingestellte Kanal ein TAG-Kanal ist.
e DUPLEX-ANZEIGE (S. 6)
Erscheint, wenn ein Duplexkanal gewählt ist.
r ANZEIGE FÜR ENTLADENEN AKKU
Erscheint, wenn die Betriebsspannung auf etwa 10 V oder
darunter abgefallen ist.
4
u y t
t DSC-ANZEIGE
q
Zeigt den DSC-Status an.
• „DSC" erscheint, wenn ein DSC-Anruf empfangen wird. (S. 25, 36)
w
• „POS REPLY" erscheint, wenn ein Positionsantwortanruf emp-
e
fangen wird. (S. 39)
y GPS-ANZEIGE
r
Erscheint, wenn GPS-Daten empfangen wird.
Blinkt, wenn die empfangenen GPS-Positionsdaten un-
gültig sind.
Erscheint nicht, wenn kein GPS-RX angeschlossen ist.
u ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
Zeigt im Set-Modus die gewählte Bedingung an. (S. 43)
i ANZEIGE FÜR NIEDRIGE SENDELEISTUNG (S. 7)
Erscheint, wenn niedrige Sendeleistung gewählt ist.
o KANALGRUPPEN-ANZEIGE (S. 6)
Zeigt an, ob die internationale „INT" oder die ATIS-Kanal-
gruppe „ATIS" gewählt ist.
0 ANRUFKANAL-ANZEIGE (S. 5)
Erscheint, wenn der Anrufkanal gewählt ist.
1 BUSY-ANZEIGE (S. 7)
Erscheint, wenn ein Signal empfangen wird bzw. die
Rauschsperre geöffnet ist.
2 SENDE-ANZEIGE (S. 7)
Erscheint beim Senden.
