4.4

Abmessungen

8

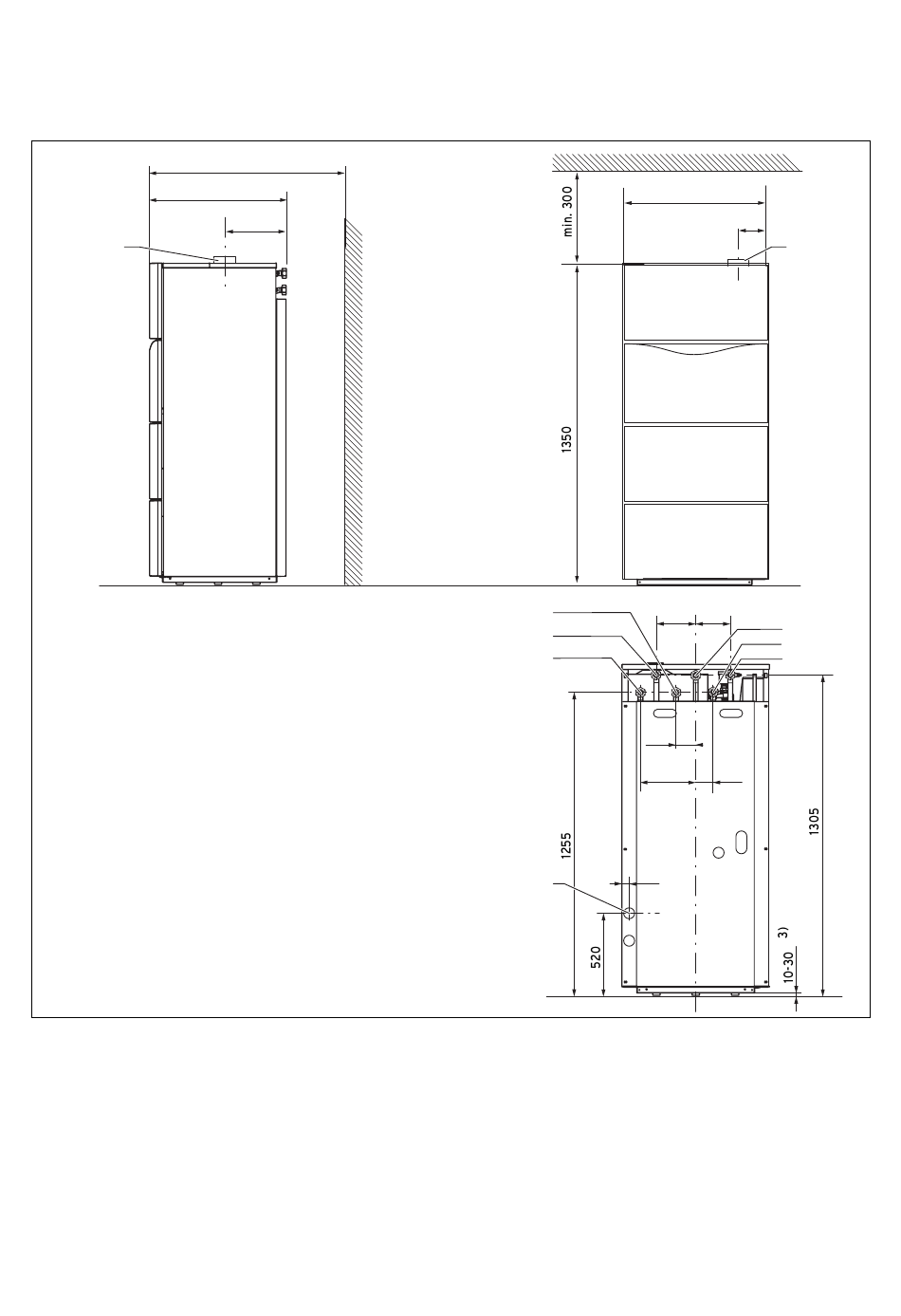

Abb. 4.7 Abmessungen in mm VSC 126-C 140/196-C 150
Legende:
1 Auslass Kondenswasser-Ablaufschlauch
2 Zirkulationsanschluss G3/4
3 Gasanschluss G3/4
4 Kaltwasseranschluss (KW) G3/4
5 Warmwasseranschluss (WW) G3/4
6 Heizungsvorlauf-Anschluss (HVL) G3/4
7 Heizungsrücklauf-Anschluss (HRL) G3/4
Installations- und Wartungsanleitung ecoCOMPACT
1) 2)
690 / 730
570
260
4
3
2
1
8 Luft-/Abgasanschluss
1) Notwendiger Mindestabstand in Verbindung mit dem Zubehör
Wandanschlusskonsole 302 690
2) Notwendiger Mindestabstand in Verbindung mit dem Zubehör
Wandanschlusskonsole 305 978
3) Füße um 20 mm höhenverstellbar
Montage 4
600
130
8
140 140
5
6
7
70
210 70
30
13
