4 Montage

5 Installation

Falls erforderlich können Sie den Türanschlag wechseln.

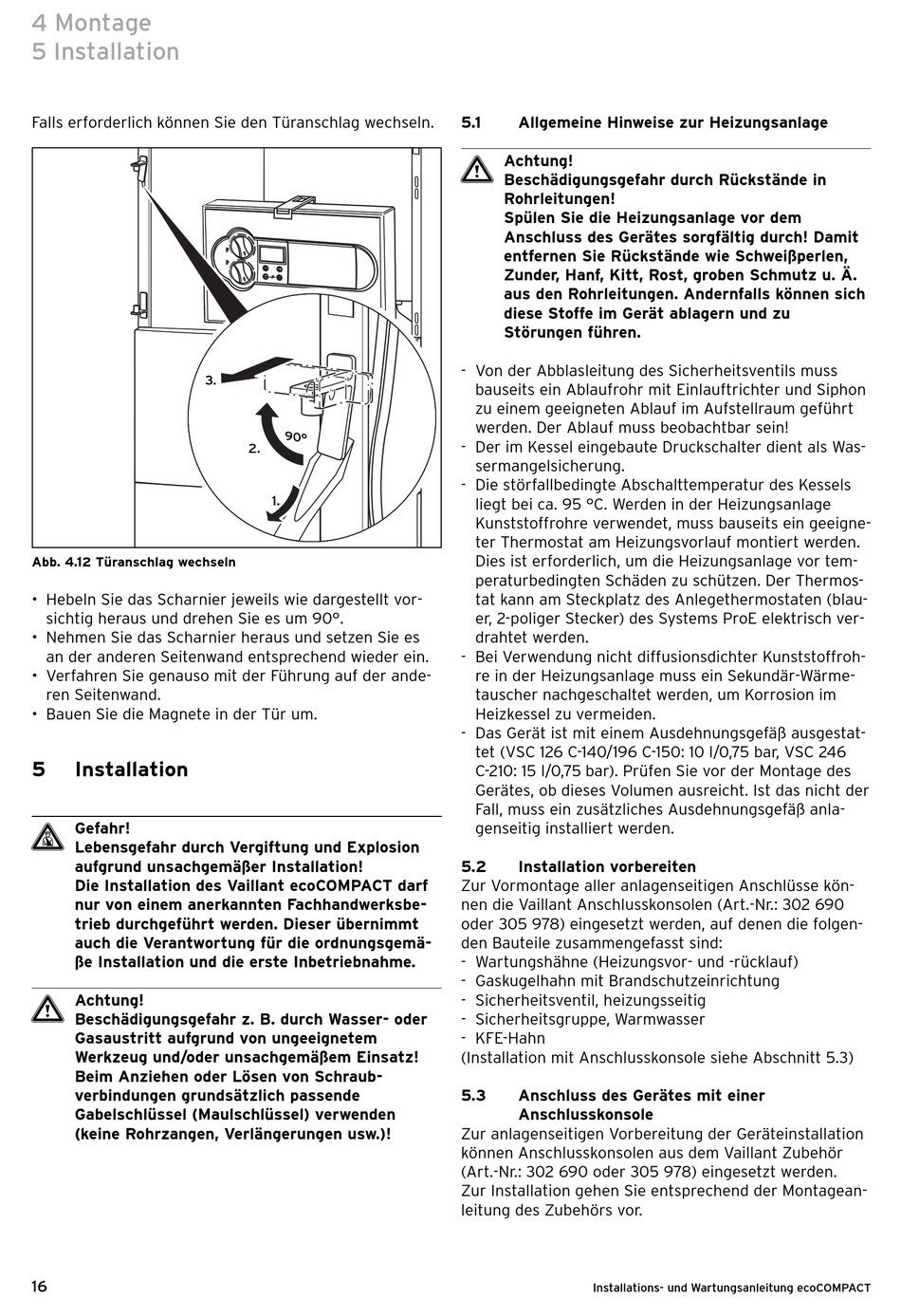

Abb. 4.12 Türanschlag wechseln
• Hebeln Sie das Scharnier jeweils wie dargestellt vor-
sichtig heraus und drehen Sie es um 90°.
• Nehmen Sie das Scharnier heraus und setzen Sie es
an der anderen Seitenwand entsprechend wieder ein.
• Verfahren Sie genauso mit der Führung auf der ande-
ren Seitenwand.
• Bauen Sie die Magnete in der Tür um.
5 Installation
d Gefahr!
Lebensgefahr durch Vergiftung und Explosion
aufgrund unsachgemäßer Installation!
Die Installation des Vaillant ecoCOMPACT darf
nur von einem anerkannten Fachhandwerksbe-
trieb durchgeführt werden. Dieser übernimmt
auch die Verantwortung für die ordnungsgemä-
ße Installation und die erste Inbetriebnahme.
a Achtung!
Beschädigungsgefahr z. B. durch Wasser- oder
Gasaustritt aufgrund von ungeeignetem
Werkzeug und/oder unsachgemäßem Einsatz!
Beim Anziehen oder Lösen von Schraub-
verbindungen grundsätzlich passende
Gabelschlüssel (Maulschlüssel) verwenden
(keine Rohrzangen, Verlängerungen usw.)!
16
3.
9 0 °
2.
1.
5.1

Allgemeine Hinweise zur Heizungsanlage

Achtung!
a
Beschädigungsgefahr durch Rückstände in
Rohrleitungen!
Spülen Sie die Heizungsanlage vor dem
Anschluss des Gerätes sorgfältig durch! Damit
entfernen Sie Rückstände wie Schweißperlen,
Zunder, Hanf, Kitt, Rost, groben Schmutz u. Ä.
aus den Rohrleitungen. Andernfalls können sich
diese Stoffe im Gerät ablagern und zu
Störungen führen.
- Von der Abblasleitung des Sicherheitsventils muss
bauseits ein Ablaufrohr mit Einlauftrichter und Siphon
zu einem geeigneten Ablauf im Aufstellraum geführt
werden. Der Ablauf muss beobachtbar sein!
- Der im Kessel eingebaute Druckschalter dient als Was-
sermangelsicherung.
- Die störfallbedingte Abschalttemperatur des Kessels
liegt bei ca. 95 °C. Werden in der Heizungsanlage
Kunststoffrohre verwendet, muss bauseits ein geeigne-
ter Thermostat am Heizungsvorlauf montiert werden.
Dies ist erforderlich, um die Heizungsanlage vor tem-
peraturbedingten Schäden zu schützen. Der Thermos-
tat kann am Steckplatz des Anlegethermostaten (blau-
er, 2-poliger Stecker) des Systems ProE elektrisch ver-
drahtet werden.
- Bei Verwendung nicht diffusionsdichter Kunststoffroh-
re in der Heizungsanlage muss ein Sekundär-Wärme-
tauscher nachgeschaltet werden, um Korrosion im
Heizkessel zu vermeiden.
- Das Gerät ist mit einem Ausdehnungsgefäß ausgestat-
tet (VSC 126 C-140/196 C-150: 10 l/0,75 bar, VSC 246
C-210: 15 l/0,75 bar). Prüfen Sie vor der Montage des
Gerätes, ob dieses Volumen ausreicht. Ist das nicht der
Fall, muss ein zusätzliches Ausdehnungsgefäß anla-
genseitig installiert werden.
5.2

Installation vorbereiten

Zur Vormontage aller anlagenseitigen Anschlüsse kön-
nen die Vaillant Anschlusskonsolen (Art.-Nr.: 302 690
oder 305 978) eingesetzt werden, auf denen die folgen-
den Bauteile zusammengefasst sind:
- Wartungshähne (Heizungsvor- und -rücklauf)
- Gaskugelhahn mit Brandschutzeinrichtung
- Sicherheitsventil, heizungsseitig
- Sicherheitsgruppe, Warmwasser
- KFE-Hahn
(Installation mit Anschlusskonsole siehe Abschnitt 5.3)
5.3 Anschluss des Gerätes mit einer
Anschlusskonsole
Zur anlagenseitigen Vorbereitung der Geräteinstallation
können Anschlusskonsolen aus dem Vaillant Zubehör
(Art.-Nr.: 302 690 oder 305 978) eingesetzt werden.
Zur Installation gehen Sie entsprechend der Montagean-
leitung des Zubehörs vor.
