9.5.5

Gasarmatur austauschen

Gefahr!
d
Lebensgefahr durch unsachgemäße
Handhabung! Beachten Sie vor dem Austausch
des Bauteils die Sicherheitshinweise im
Abschnitt 9.5.1.
1
2

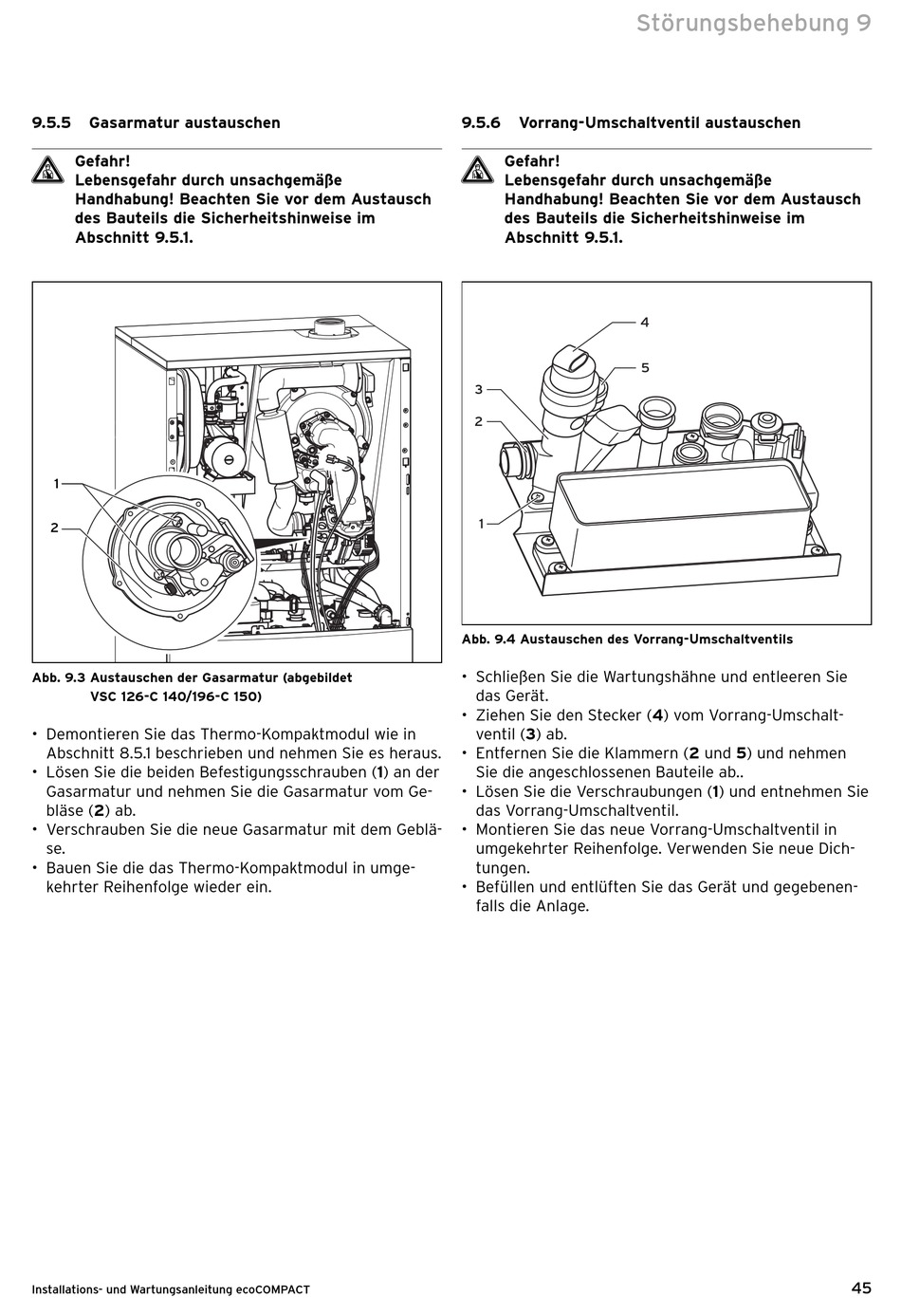

Abb. 9.3 Austauschen der Gasarmatur (abgebildet

VSC 126-C 140/196-C 150)

• Demontieren Sie das Thermo-Kompaktmodul wie in
Abschnitt 8.5.1 beschrieben und nehmen Sie es heraus.
• Lösen Sie die beiden Befestigungsschrauben (1) an der
Gasarmatur und nehmen Sie die Gasarmatur vom Ge-
bläse (2) ab.
• Verschrauben Sie die neue Gasarmatur mit dem Geblä-
se.
• Bauen Sie die das Thermo-Kompaktmodul in umge-
kehrter Reihenfolge wieder ein.
Installations- und Wartungsanleitung ecoCOMPACT
9.5.6

Vorrang-Umschaltventil austauschen

Gefahr!
d
Lebensgefahr durch unsachgemäße
Handhabung! Beachten Sie vor dem Austausch
des Bauteils die Sicherheitshinweise im
Abschnitt 9.5.1.
3
2
1
Abb. 9.4 Austauschen des Vorrang-Umschaltventils
• Schließen Sie die Wartungshähne und entleeren Sie
das Gerät.
• Ziehen Sie den Stecker (4) vom Vorrang-Umschalt-
ventil (3) ab.
• Entfernen Sie die Klammern (2 und 5) und nehmen
Sie die angeschlossenen Bauteile ab..
• Lösen Sie die Verschraubungen (1) und entnehmen Sie
das Vorrang-Umschaltventil.
• Montieren Sie das neue Vorrang-Umschaltventil in
umge kehrter Reihenfolge. Verwenden Sie neue Dich-
tungen.
• Befüllen und entlüften Sie das Gerät und gegebenen-
falls die Anlage.
Störungsbehebung 9
4
5
