Wichtig:
Damit alle Slave Batterien von der Master Batterie freigeschaltet werden können, falls ein unterschiedliche
Spannungslage bei den verschiedenen Batterien herscht, muss die Master Batterie durch Ladung und Entladung durch
den Wechselrichter den Ladezustand verändern.
Innerhalb eines Vollzyklus (also die Batterie einmal ganz voll und auch ganz leer), holt die Master Batterie alle im Stand
By befindlicher Slave Batterien ab, und schaltet Stück für Stück die Slave Batterien zu.
Dieser Vorgang kann, je nach verfügbarer PV Energie oder Lasten im Hausnetz ein paar Stunden dauern.

4.14.4 Beispiel 1:

6 parallel geschaltete Batterien mit unterschiedlichen Ladezuständen:
- Master Batterie ist eingeschaltet und das Hauptrelais ist eingeschaltet
- 2 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist eingeschaltet
- 3 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist NICHT eingeschaltet

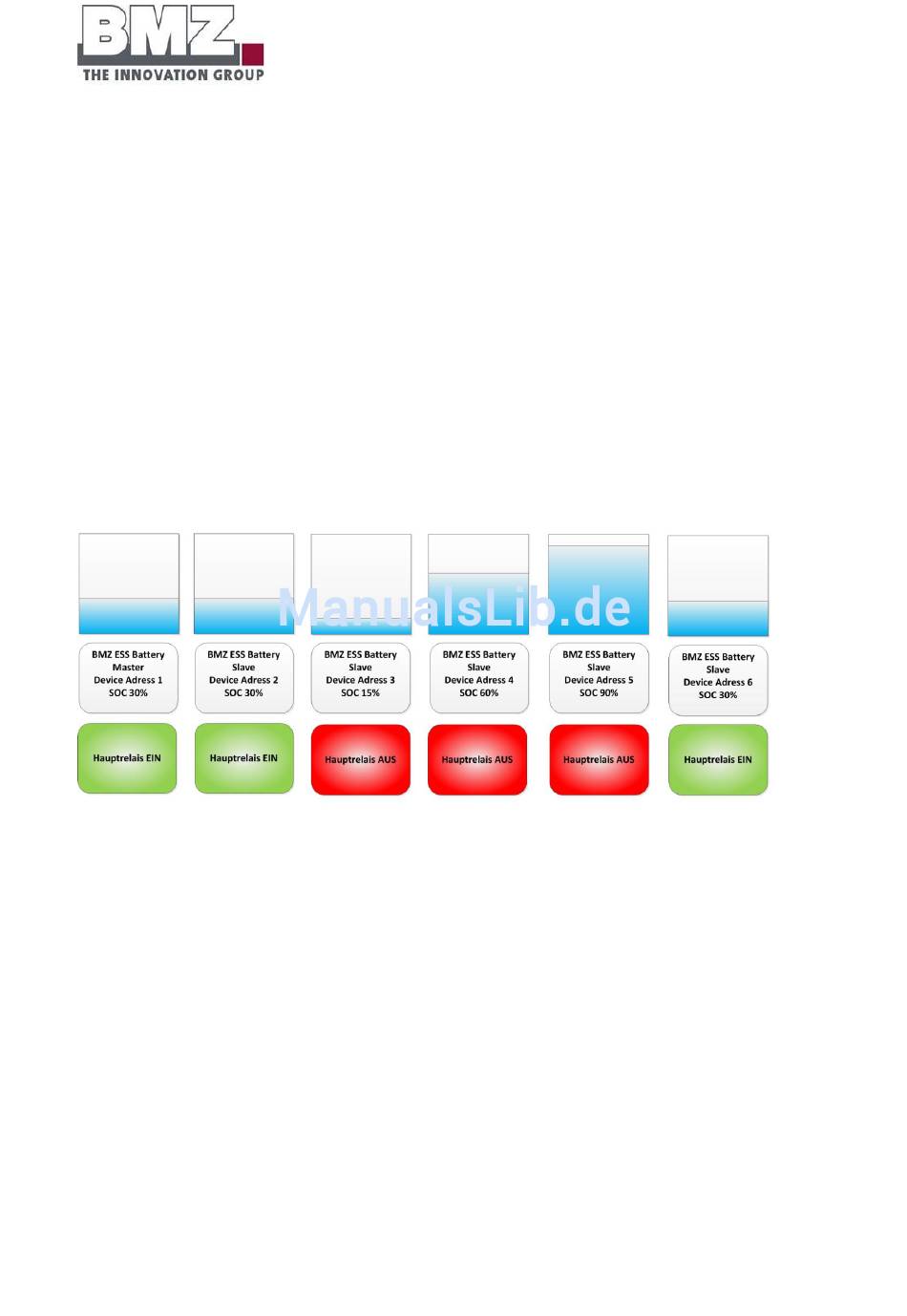

Abbildung 4-34 Darstellung Beispiel 1 unterschiedliche SOC bei parallel geschalteten BMZ ESS Batterien

4.14.5 Beispiel 2:

6 parallel geschaltete Batterien mit unterschiedlichen Ladezuständen:
- Master Batterie ist eingeschaltet und das Hauptrelais ist eingeschaltet
- 4 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist eingeschaltet
- 1 Stk. Slave Batterien sind eingeschaltet und das Hauptrelais ist NICHT eingeschaltet
