2
Schließen Sie die Stromkabel des Batteriewechselrichters an die Pole der NT Trenner an.
Verwenden Sie 2 Schrauben der Größe M8x20, sowie Unterlegscheiben und Spannscheiben.

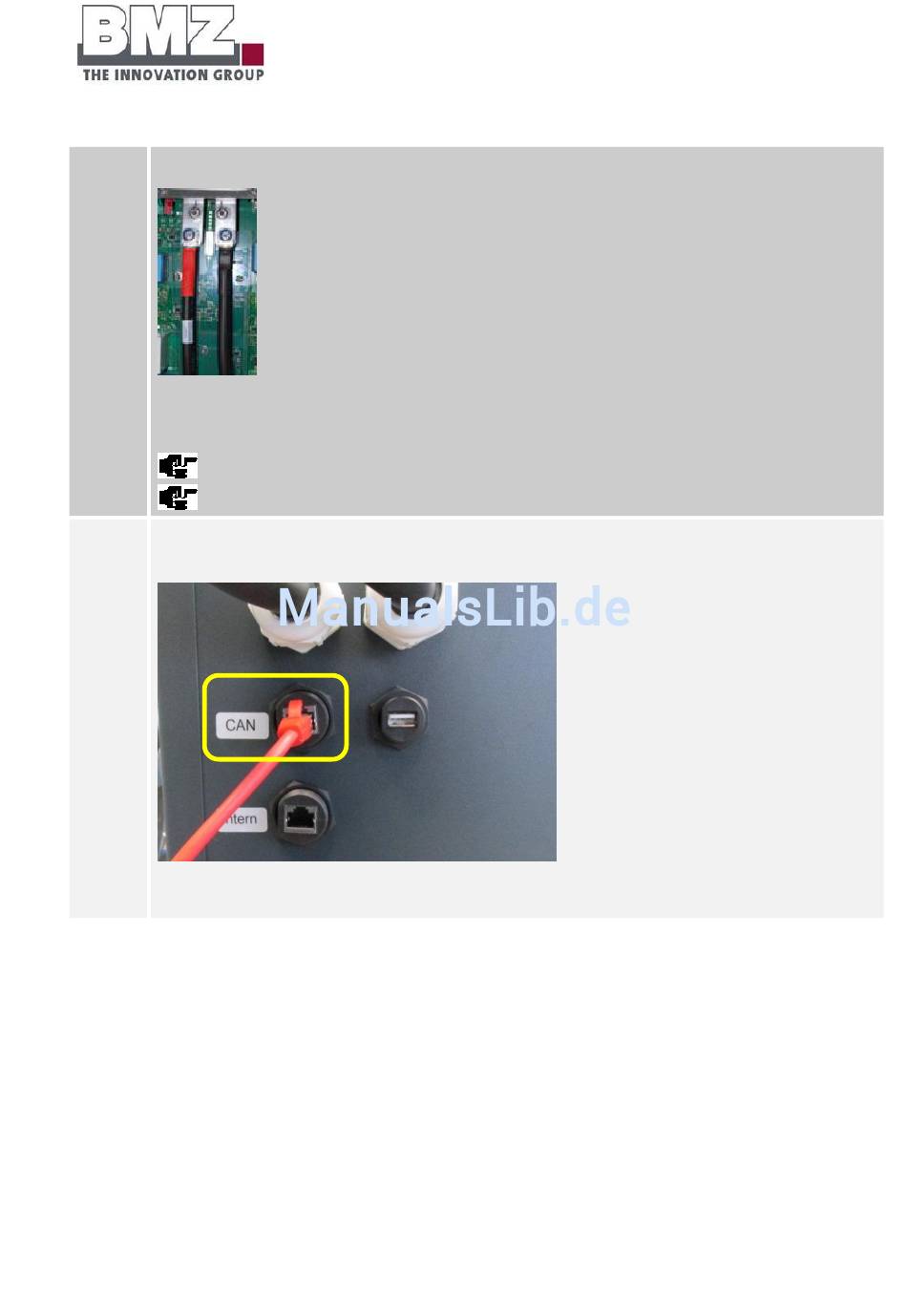

Abbildung 4-5 Beispielhafte Darstellung des Anschluss der Leistungsleitungen Plus und Minus am Wechselrichter
SMA Sunny Island
Achten Sie darauf, dass die Kontaktfläche der Kabelschuhe vollständig aufliegt.
Maximales Anzugsdrehmoment: 12 Nm.(Toleranz +/- 5 Nm)
3
Schließen Sie das CAN Kommunikations-Kabel zwischen dem Wechselrichter und dem Batteriespeichersystem an.
Patchen Sie hierzu das Patchkabel (RJ45) von der CAN Buchse des Batteriespeichersystems zur CAN Buchse des
Wechselrichters. (gelb markiert)
Abbildung 4-6 Darstellung der externen Anschlüsse des Batteriesystems, CAN
Version 1.1
Aufstellung, Montage und Erstinbetriebnahme
Seite 42 von 93
