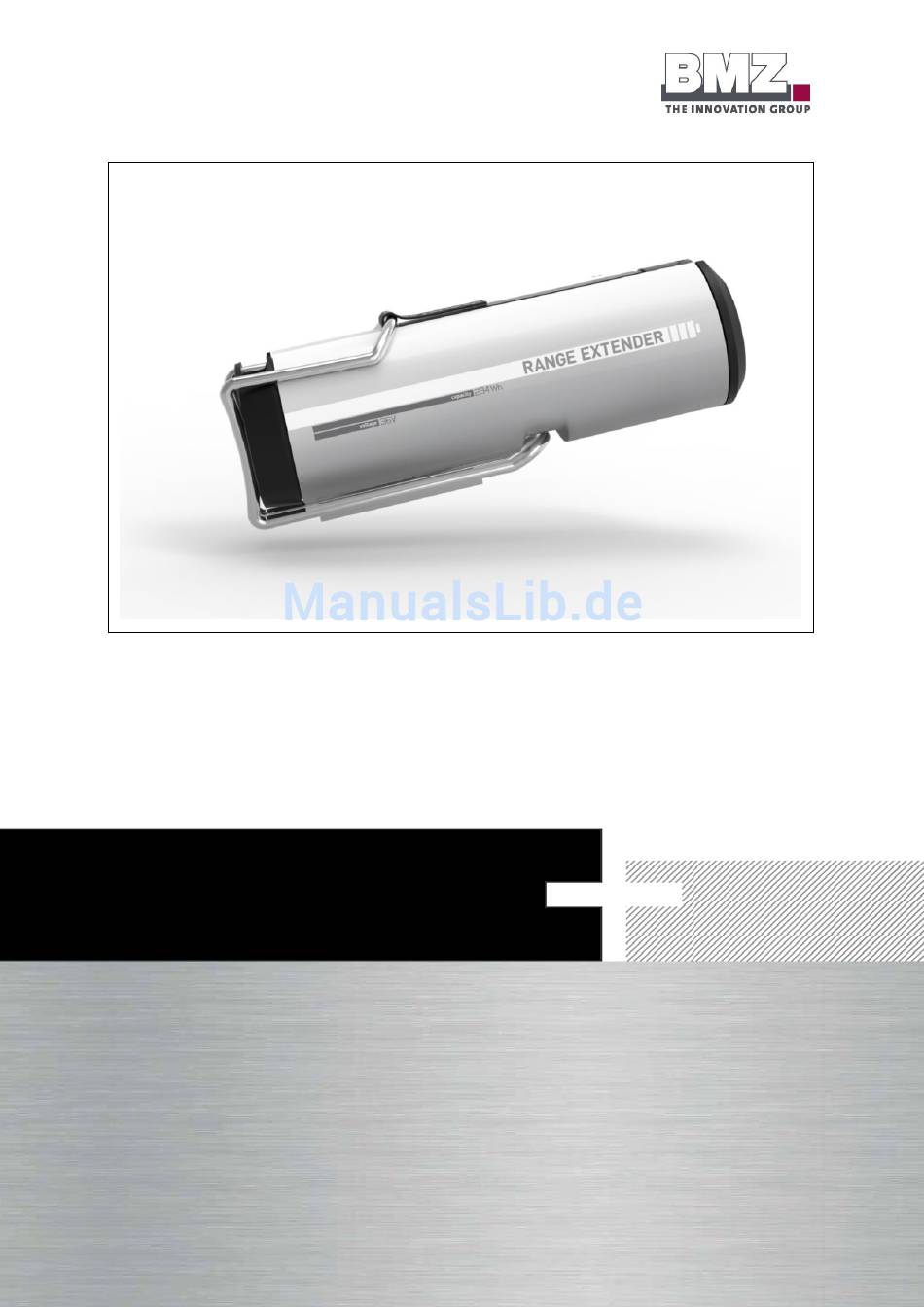

- Seite 1 RangeExtender Original Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Wichtige Hinweise zu dieser Anleitung 1.1.1 Zweck 1.1.2 Aufbewahrung Erklärungen zur Darstellung 1.2.1 Erklärungen zu Sicherheitshinweisen 1.2.2 Erklärungen zu Warnhinweisen 1.2.3 Erklärung von Zeichen und Symbolen Anwendungsbereich der Batterie 1.3.1 Erlaubte Verwendung 1.3.2 Gefährliche Fehlanwendung Produktspezifische Gefahren Angaben für den Notfall 1.5.1 Feuerbekämpfungsmaßnahmen... - Seite 3 Fahrrad-Akku mit RangeExtender laden Vor der Fahrt prüfen Fehler beheben 3.8.1 Alle LEDs blinken 3.8.2 Der RangeExtender wird nicht geladen 3.8.3 Der RangeExtender lädt den Fahrrad-Akku nicht RangeExtender warten Lagerung Entsorgung Weitere Verzeichnisse Fehler! Textmarke nicht definiert. Glossar Tabellenverzeichnis Abbildungsverzeichnis...
-
Seite 4: Sicherheitshinweise
1.1 Wichtige Hinweise zu dieser Anleitung Sicherheitshinweise Wichtige Hinweise zu dieser Anleitung 1.1.1 Zweck Diese Anleitung enthält alle notwendigen Angaben zum sicheren und fehlerfreien Gebrauch des RangeExtenders. Sie richtet sich an alle Benutzer des RangeExtenders. WARNUNG Lebensgefahr durch Nichtbeachten der Sicherheitshinweise. -
Seite 5: Erklärungen Zu Warnhinweisen
1 Sicherheitshinweise 1.2.2 Erklärungen zu Warnhinweisen Warnhinweise stehen direkt vor einer Handlungsanweisung. Sie helfen Ihnen, Gefahren bei einer anstehenden Handlung zu vermeiden. Warnhinweise bestehen aus folgenden Elementen: Tabelle 1: Warndreieck kennzeichnet zusammen mit einem Signalwort alle Gefährdungen in Aufbau von Warn- Bezug auf Tod oder Verletzungen. -
Seite 6: Erklärung Von Zeichen Und Symbolen
1.2 Erklärungen zur Darstellung 1.2.3 Erklärung von Zeichen und Symbolen Tabelle 2: Zeichen Erklärung Erklärung der Allgemeines Warnzeichen. verwendeten Zeichen Zusatzinformation beachten. und Symbole Warnung vor elektrischer Spannung Warnung vor Gefahren durch Batterien, die aufgeladen werden Warnung vor ätzenden Stoffen Warnung vor giftigen Stoffen Warnung vor feuergefährlichen Stoffen Warnung vor brandfördernden Stoffen... -
Seite 7: Anwendungsbereich Der Batterie
1 Sicherheitshinweise Anwendungsbereich der Batterie 1.3.1 Erlaubte Verwendung Der RangeExtender entspricht dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Wird die Batterie jedoch anders gebraucht als vorgesehen, können Gefahren entstehen. Daher: Den RangeExtender nur unter Beachtung folgender Dokumente verwenden: Dieser Anleitung ... -
Seite 8: Produktspezifische Gefahren
1.4 Produktspezifische Gefahren Kontakte von metallischen Gegenständen fernhalten. Produktspezifische Gefahren Lithium-Ionen-Batterien können bei Fehlanwendung Feuer entwickeln, explodieren oder chemische Verätzungen verursachen. Unter normalen Bedingungen treten keine gefährlichen Stoffe aus. Ein Risiko, mit gefährlichen Stoffen in Berührung zu kommen, besteht nur bei Fehlanwendung (mechanisch, thermisch, elektrisch), die zur Aktivierung der Sicherheitsventile oder zum Aufbrechen des Gehäuses führt. -
Seite 9: Produktbeschreibung

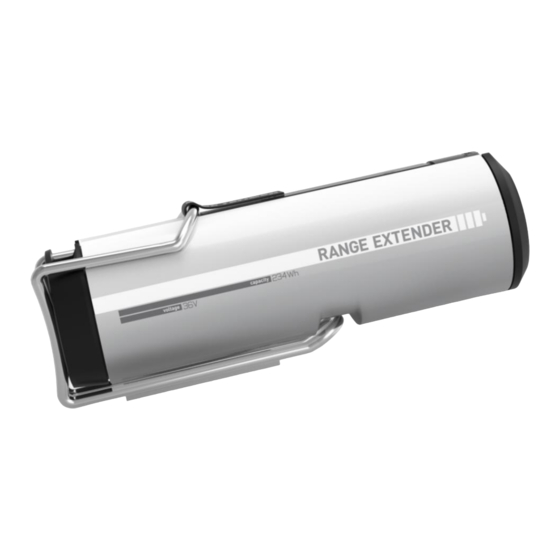

Fahrrad-Akkus lassen sich während der Fahrt laden. Die Reichweite erhöht sich dadurch um etwa 50 %. Funktionsweise Der RangeExtender lässt sich mit seinem Klettband in einem Flaschenhalter befestigen. Über das Entladekabel lädt der RangeExtender den Fahrrad- Akku. Mit dem Adapter-Ladekabel und dem Original-E-Bike-Ladegerät wird der RangeExtender wieder aufgeladen. -
Seite 10: Konformitätserklärung
2.3 Konformitätserklärung Konformitätserklärung Seite 11 von 26... -
Seite 11: Kennzeichnung Des Produkts
Nicht in Flüssig- keiten tauchen. Nicht ins Feuer werfen. Nicht im Haus- müll entsorgen Ausstattung 2.5.1 Lieferumfang RangeExtender (Art. Nr. 27569) Kurzanleitung 2.5.2 Benötigtes Zubehör Bedienungsanleitung (Art. Nr. 27771, kostenloser Download auf www.bmz-gmbh.de) Kabelkit (siehe Tabelle 5) Tabelle 5 Ausführung Fahrrad-Akku... -
Seite 12: Technische Daten
Betätigen des Tasters wird der Ladezustand angezeigt. Wechsel in den Durch Anschließen des Entladekabels oder Betätigen des Tasters wechselt Active-Mode der RangeExtender in den Active-Mode. Wechsel in den Wird der RangeExtender nicht verwendet, wechselt er nach einer Minute in den Passive-Mode. Passive-Mode Seite 13 von 26... -
Seite 13: Led Anzeige
0 % … 25 % 25 % … 50 % 50 % … 75 % 75 % … 99 % 100 % Der voll geladene RangeExtender wechselt in den Passive-Mode. Passive-Mode Seite 14 von 26... -
Seite 14: Bedienung
Entladekabel so verlegen, dass es die Bewegung beim Radfahren nicht einschränkt. RangeExtender aktivieren Übersicht Um den RangeExtender nutzen zu können, muss er sich im Active-Mode befinden. Dazu muss er gegebenenfalls aktiviert werden: Anleitung Taster drücken. Hinweis Seite 15 von 26... -
Seite 15: Rangeextender Laden
Laufräder oder blockierte Bremsen können zu ernsthaften Unfällen führen. Kabel sicher an unbeweglichen Teilen fixieren. BMZ empfiehlt die Montage des RangeExtenders im Flaschenhalter. Ist keine sichere Montage am Fahrrad möglich, kann der RangeExtender z. B. in einem Rucksack mitgeführt werden Seite 16 von 26... -
Seite 16: Rangeextender Im Flaschenhalter Montieren
3.5 RangeExtender montieren Hinweis Bei vollgefederten Fahrrädern besteht die Gefahr, vollgefederte dass auf dem Federweg der RangeExtender oder das Fahrräder Entladekabel eingequetscht werden. Sicherstellen, dass es auf dem gesamten Federweg zu keinen Quetschungen kommt. 3.5.1 RangeExtender im Flaschenhalter montieren Voraussetzung Am Fahrrad ist ein handelsüblicher Flaschenhalter montiert. -
Seite 17: Rangeextender Für Mitnahme Im Rucksack Montieren
3.5.2 RangeExtender für Mitnahme im Rucksack montieren VORSICHT Sturzgefahr beim Absteigen Wenn der RangeExtender im Rucksack noch mit dem Fahrrad-Akku verbunden ist, kann es beim Absteigen zu Stürzen oder zum Umfallen des Fahrrads kommen. Vor dem Absteigen Rucksackkabel vom Entladekabel trennen. -
Seite 18: Fahrrad-Akku Mit Rangeextender Laden
Prüfen, dass weder der RangeExtender noch das Entladekabel die Bewegung beim Radfahren beeinträchtigen. Fehler beheben Wenn in diesem Abschnitt keine passende Lösung für Ihr Problem aufgeführt ist, wenden Sie sich bitte an den BMZ Service. 3.8.1 Alle LEDs blinken Mögliche Ursache Lösung Die Schutzschaltung schaltet die Die Schutzschaltung prüft alle 30 Sekunden,... -
Seite 19: Der Rangeextender Wird Nicht Geladen
Fahrt geladen werden. RangeExtender warten Der RangeExtender ist wartungsfrei. Falls nötig, RangeExtender mit trockenem, sauberen Tuch reinigen. Kontakte an den Kabeln und am RangeExtender sauber halten. Bei Verschmutzung mit trockenem Tuch reinigen. Kontakte nicht verbiegen. Seite 20 von 26... -
Seite 20: Lagerung
Den RangeExtender nicht im leeren Zustand lagern. Ein Ladezustand von ca. 75 % ist optimal. Den RangeExtender nur zwischen -20 °C und 75 °C lagern. Eine Temperatur von ca. 10 °C ist optimal. Nach drei Monaten Ladezustand prüfen und ggf. nachladen. -
Seite 21: Entsorgung
Austreten von gefährlichen Stoffen zu gesundheitlichen Schäden kommen. Rückgabe Bitte geben Sie die den RangeExtender am Ende seiner Lebensdauer an eine Sammelstelle. Sichern Sie Lithium-Batterien immer durch Isolierung der Pole (z. B. Klebestreifen) vor Kurzschluss. Sammelstellen sind: Hersteller (BMZ GmbH) ... -
Seite 22: Weitere Verzeichnisse
Original Fahrrad-Akku des Fahrrads. Wird vom RangeExtender geladen. Gefährdung Potentielle Schadensquelle Ladezustand Aktuelle Kapazität des RangeExtenders Original-Ladegerät Ladegerät für Ihren Fahrrad-Akku. Lädt auch den RangeExtender. Passive-Mode Standby-Modus mit minimaler Selbstentladung RangeExtender™ Mobiles Ladegerät für Ihren Fahrrad-Akku Rucksackkabel Optionales Kabel zwischen Entladekabel und RangeExtender Schaden Physische Verletzung oder Schädigung der Gesundheit von... -
Seite 23: Abbildungsverzeichnis
6 Weitere Verzeichnisse Abbildungsverzeichnis Abbildung 1 Gesamtansicht RangeExtender ..........10 Abbildung 2 Etikett ....................12 Abbildung 3: Montage mit Flaschenhalter............17 Abbildung 4: Mitführen ohne Flaschenhalter ..........19 Seite 24 von 26... - Seite 24 Alle Inhalte dieser Anleitung sind urheberrechtlich geschützt. © by BMZ GmbH, Karlstein, April 2015. RangeExtender™ ist ein eingetragener Markenname (Trademark) der Firma BMZ GmbH. BMZ GmbH BMZ Servicecenter Am Sportplatz 28 - 30 Am Sportplatz 15-17 63791 Karlstein am Main...
