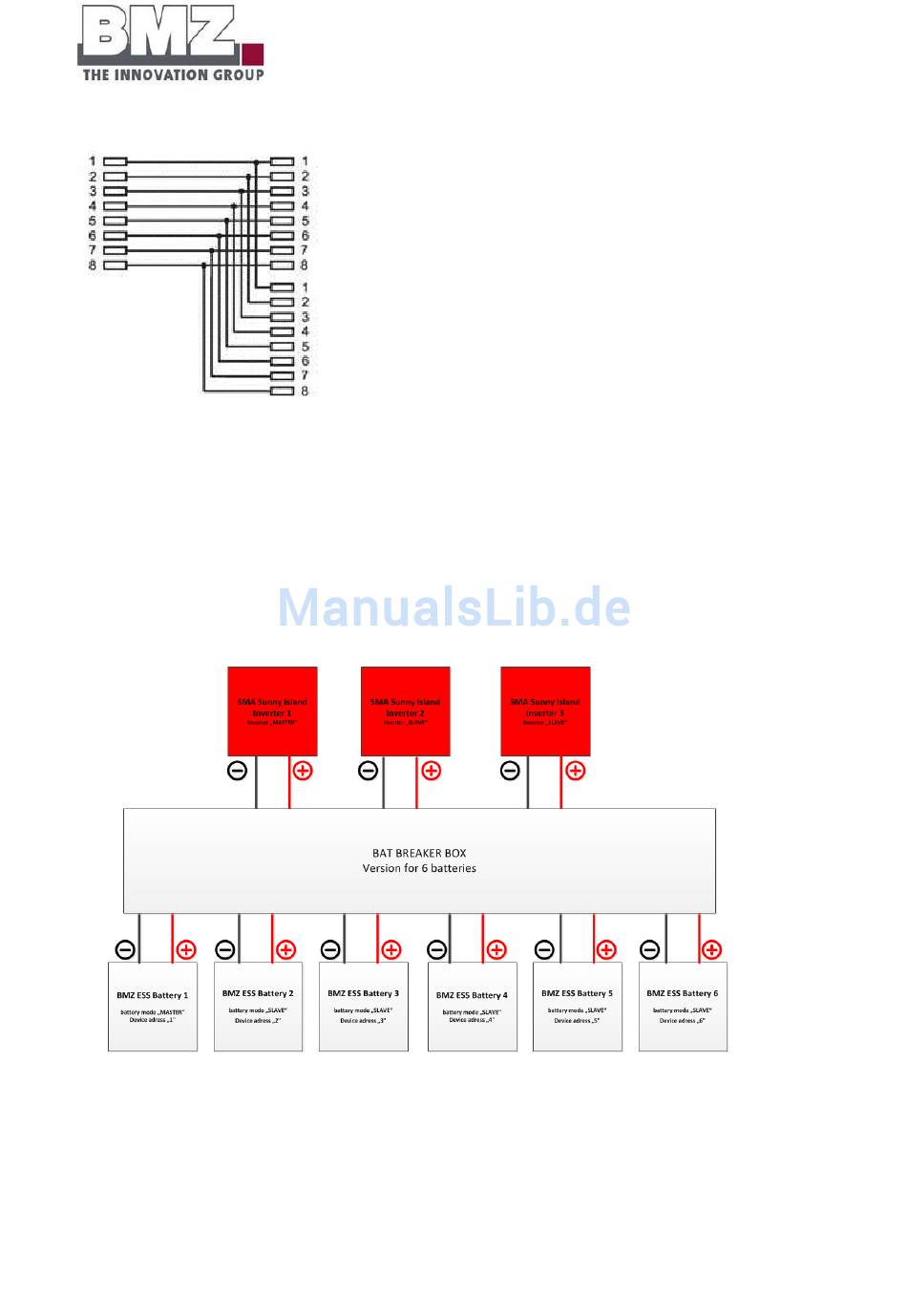

Abbildung 4-12 Pinbelegung Y Adapter RJ45 (T-Stück)

4.7.2 Leistungskontaktierung

- Alle Batterie Pluspole müssen mittels der Bat Breaker Box auf einer Kupferschiene parallel aufgelegt werden.
- Alle Batterie Minuspole müssen mittels der Bat Breaker Box auf einer Kupferschiene parallel aufgelegt
werden.
Wichtig: Ein Kurzschluss zwischen Leitungen von Batterie Pluspol und Batterie Minuspol muss unbedingt
verhindert werden!

Abbildung 4-13 Leistungsverkabelung BAT Breaker Box
