Wichtig:
1. Setzten Sie die „Adresse" (device adress) auf „2" und parametrieren Sie die Batterie durch klicken auf „set
adress".
2. Es darf in einem Verbund mehreren parallel geschalteten BMZ ESS 7.0 Batterien nur eine Batterie die Adresse
„2" besitzen!
3. Jede weitere Slave Batterie muss jetzt mit einer einmaligen und eindeutigen Adresse (device adress)
parametriert werden!
4.14 Inbetriebnahme der Parallelschaltung von mehreren Batterien
4.14.1 Einschaltreihenfolge
1. Bei der Inbetriebnahme muss zuerst die Master Batterie eingeschaltet werden.
2. Prüfen ob das Hauptrelais der Master Batterie eingeschaltet ist
-> Prüfung via LED Blinkspiel (siehe Kapitel 5.1) oder BMZ Servicetool (siehe Kapitel 4.4)
3. Wenn bei der Masterbatterie das Hauptrelais angezogen hat, können jetzt die weiteren Slave Batterien
einschalten werden.
4.14.2 Stand by Modus Slave Batterie:
Wenn die Slave Batterien eingeschaltet werden, befinden sich die Batterien automatisch im Stand By Modus.
(Angezeigt wird der Stand By Modus durch eine grün blinkende LED) Erst wenn die Schaltfreigabe für das Hauptrelais
der Slave Batterie vorliegt, welche vom Master kommt, wird das Hauptrelais der Slave Batterie freigeschaltet. Erst ab
diesem Zeitpunkt ist die Slave Batterie im Gesamtbatteriesystem nutzbar.
4.14.3 Einschaltkriterium Slave Batterie:
Jede Batterie vergleicht die Batterie Interne Spannung durch Messung mit der Außen anliegenden Spannung.

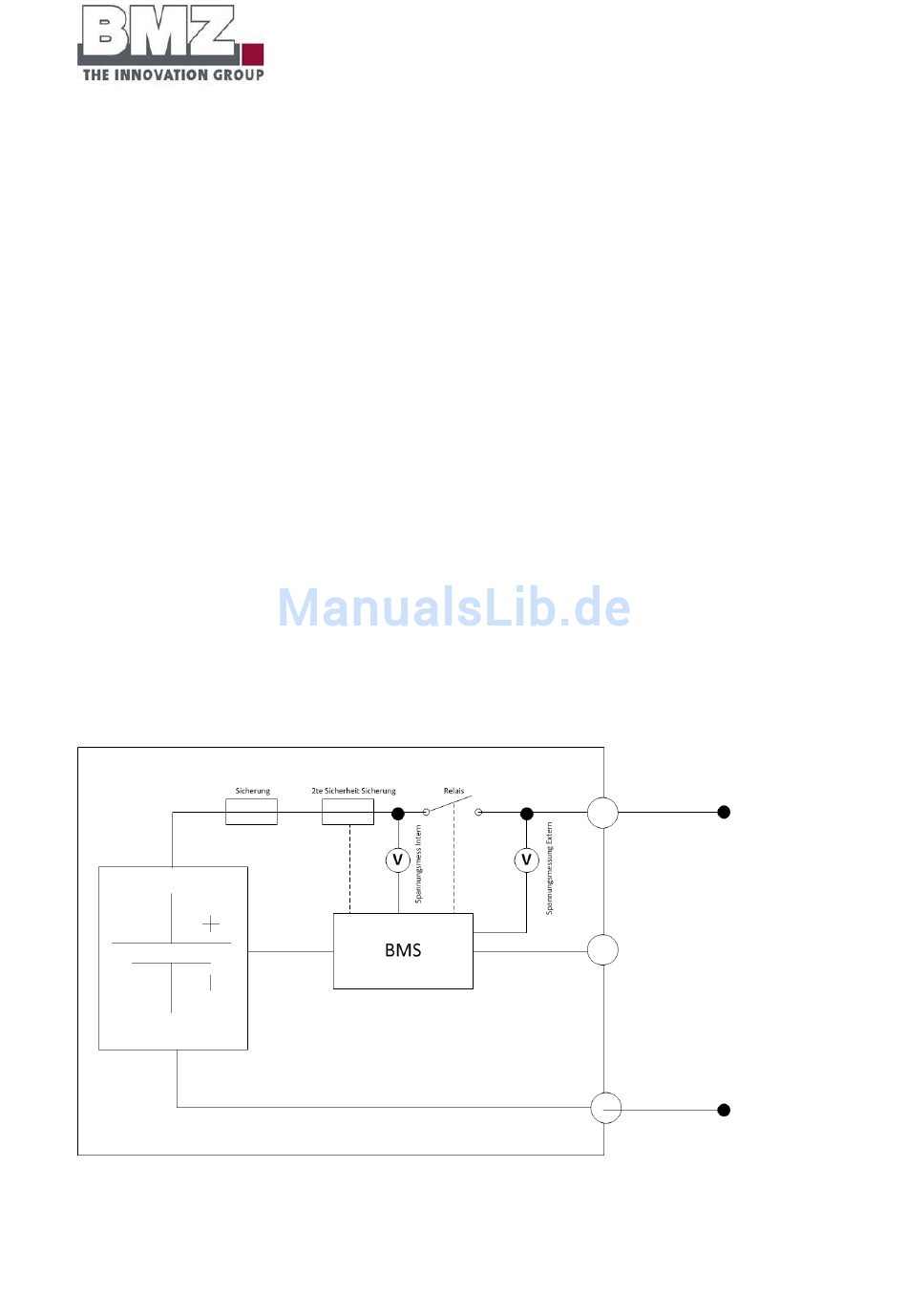

Abbildung 4-33 Blockschaltbild BMZ ESS Slave Batterie
Wenn die von der Batterie automatisch gemessene Spannung an der Master Batterie zur Slave Batterie einen
Unterschied kleiner +/-100mV hat, schaltet die Slave Batterie selbstständig zu.
