Aufstellung, Montage und Erstinbetriebnahme

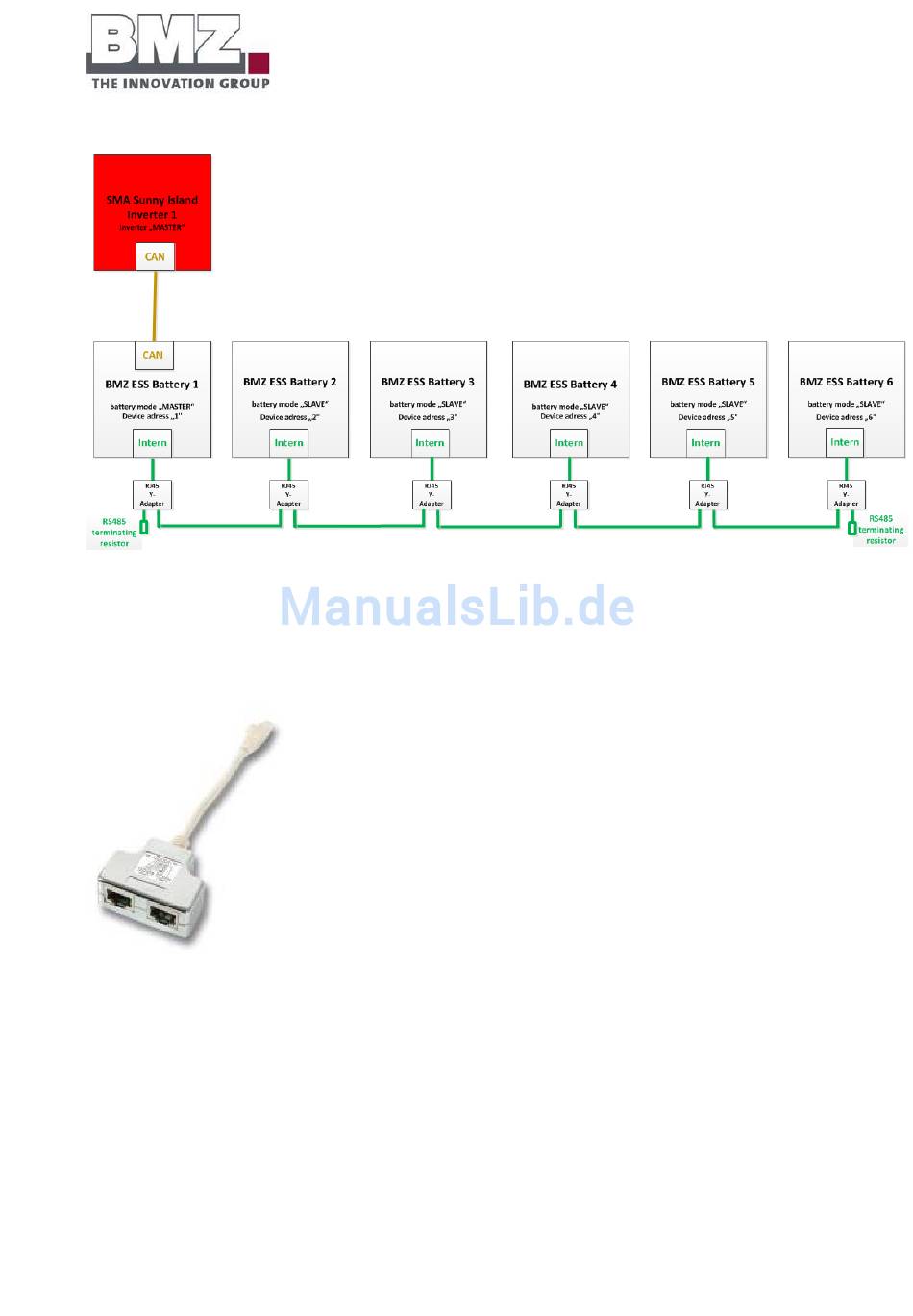

Abbildung 4-10 Kommunikation Verkabelung, Parallelschaltung ESS
-
Der RS485 Bus ist an beiden Enden mit 120 Ohm abzuschließen
Beispiel für ein RJ45 T-Stück (oder auch Y-Adapter) mit entsprechender Pinbelegung
Abbildung 4-11 Y-Adapter RJ45 (auch T-Stück RJ45)
Version 1.1
Seite 49 von 93
