4.9 Konfiguration der ESS Batterie

4.9.1 Systemaufbau

- In einem Gesamtsystem von parallel geschalteten Batterien muss eine Batterie als „Master" konfiguriert
werden.
- In einem Gesamtsystem von parallel geschalteten Batterien wird jede weitere Batterie als „Slave"
konfigurieren. Es können bis zu 6 Stück Batterien miteinander parallel verschaltet werden.

4.9.2 Adressierung der Batterien

- Jede Batterie ist mit einer eindeutigen und einmaligen Adresse zu konfigurieren.
Es stehen die Zahlen 1 bis 12 zur Verfügung.
Jede Batterie muss eine unterschiedliche Bus Adresse (device adress) haben.
4.10 Begriffsdefinition Modus der Batterie während der Inbetriebnahme und
Parametrierung

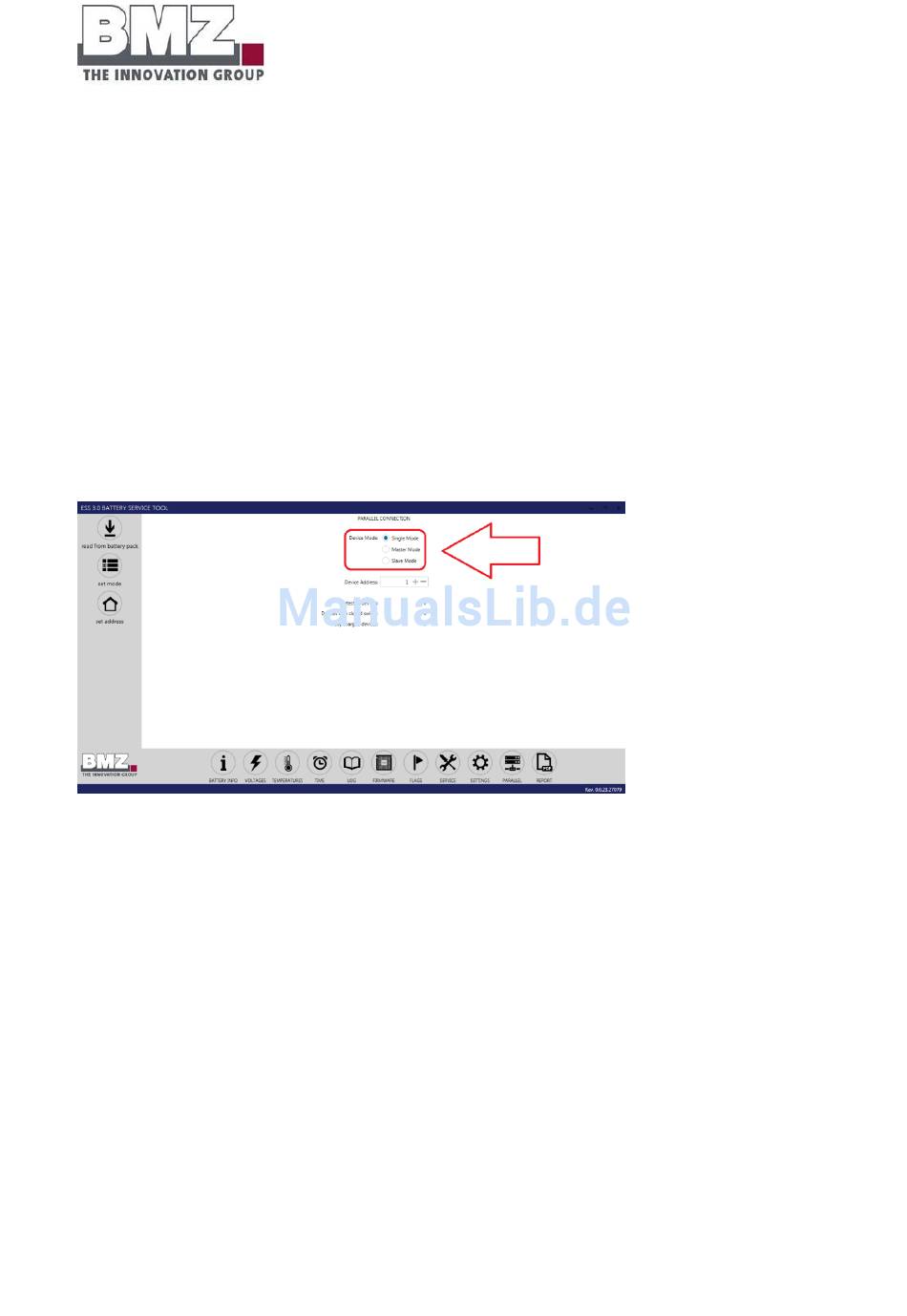

Abbildung 4-25 Darstellung BMZ ESS Servicetool

4.10.1 Single:

Dies ist der Auslieferungszustand einer jeden BMZ ESS 7.0 Batterie ab Werk. Der Mode ist für den Zustand: 1
Stk. BMZ ESS 7.0 Batterie wird an einem SMA Sunny Island Wechselrichter betrieben.

4.10.2 Master:

Dies ist der Zustand einer BMZ ESS 7.0 Batterie in einem Verbund mehrerer parallel geschalteten BMZ ESS 7.0
Batterien.
Wichtig: Nur eine Batterie darf als Master parametriert sein!
Der Mode ist für den Zustand: mehrere Stück BMZ ESS 7.0 Batterie werden an einem oder mehreren SMA
Sunny Island Wechselrichter betrieben.

4.10.3 Slave:

Dies ist der Zustand mehrerer BMZ ESS 7.0 Batterie in einem Verbund mehrerer parallel geschalteten BMZ ESS
7.0 Batterien.
Wichtig: Jede Batterie außer der Master Batterie MUSS als eine Slave Batterie parametriert sein!
Der Mode ist für den Zustand: mehrere Stück BMZ ESS 7.0 Batterie werden an einem oder mehreren SMA
Sunny Island Wechselrichter betrieben.
