4.15.2 Anzahl der Batterien prüfen, bei denen das Hauptrelais angezogen ist

Notebook an die Master Batterie anschließen.

Über den Zahlenwert „Devices with closed switch" wir die Anzahl der vom Master als angeschlossenen
Batterien angezeigt, bei denen das Hauptrelais angezogen ist.

Diese Batterien sind parallel zur Master Batterie geschaltet und können somit in dem Gesamtsystem genutzt
(laden und entladen) werden.

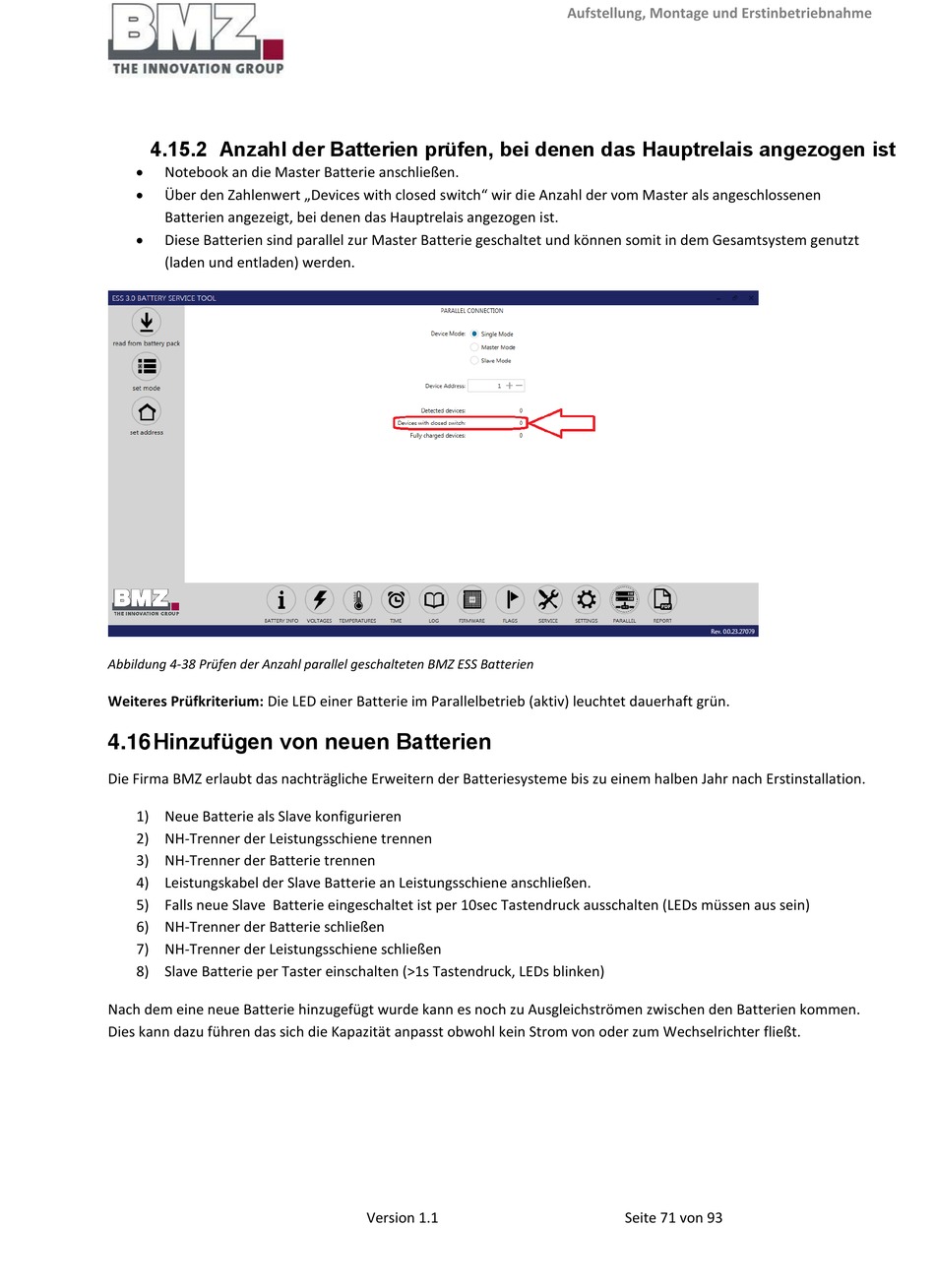

Abbildung 4-38 Prüfen der Anzahl parallel geschalteten BMZ ESS Batterien
Weiteres Prüfkriterium: Die LED einer Batterie im Parallelbetrieb (aktiv) leuchtet dauerhaft grün.
4.16 Hinzufügen von neuen Batterien
Die Firma BMZ erlaubt das nachträgliche Erweitern der Batteriesysteme bis zu einem halben Jahr nach Erstinstallation.
1) Neue Batterie als Slave konfigurieren
2) NH-Trenner der Leistungsschiene trennen
3) NH-Trenner der Batterie trennen
4) Leistungskabel der Slave Batterie an Leistungsschiene anschließen.
5) Falls neue Slave Batterie eingeschaltet ist per 10sec Tastendruck ausschalten (LEDs müssen aus sein)
6) NH-Trenner der Batterie schließen
7) NH-Trenner der Leistungsschiene schließen
8) Slave Batterie per Taster einschalten (>1s Tastendruck, LEDs blinken)
Nach dem eine neue Batterie hinzugefügt wurde kann es noch zu Ausgleichströmen zwischen den Batterien kommen.
Dies kann dazu führen das sich die Kapazität anpasst obwohl kein Strom von oder zum Wechselrichter fließt.
