Anschluss; Abbildung 4-15 Bat Breaker Box Der Fa. Enwitec (Beispiel Für 6 Batterien Und 3 Wechselrichter) Mit - BMZ ESS 7.0 Betriebsanleitung

Anschluss Pluspol
Wechselrichter
(3 Stk.)
Anschluss Pluspol
Batterien (6 Stk.)

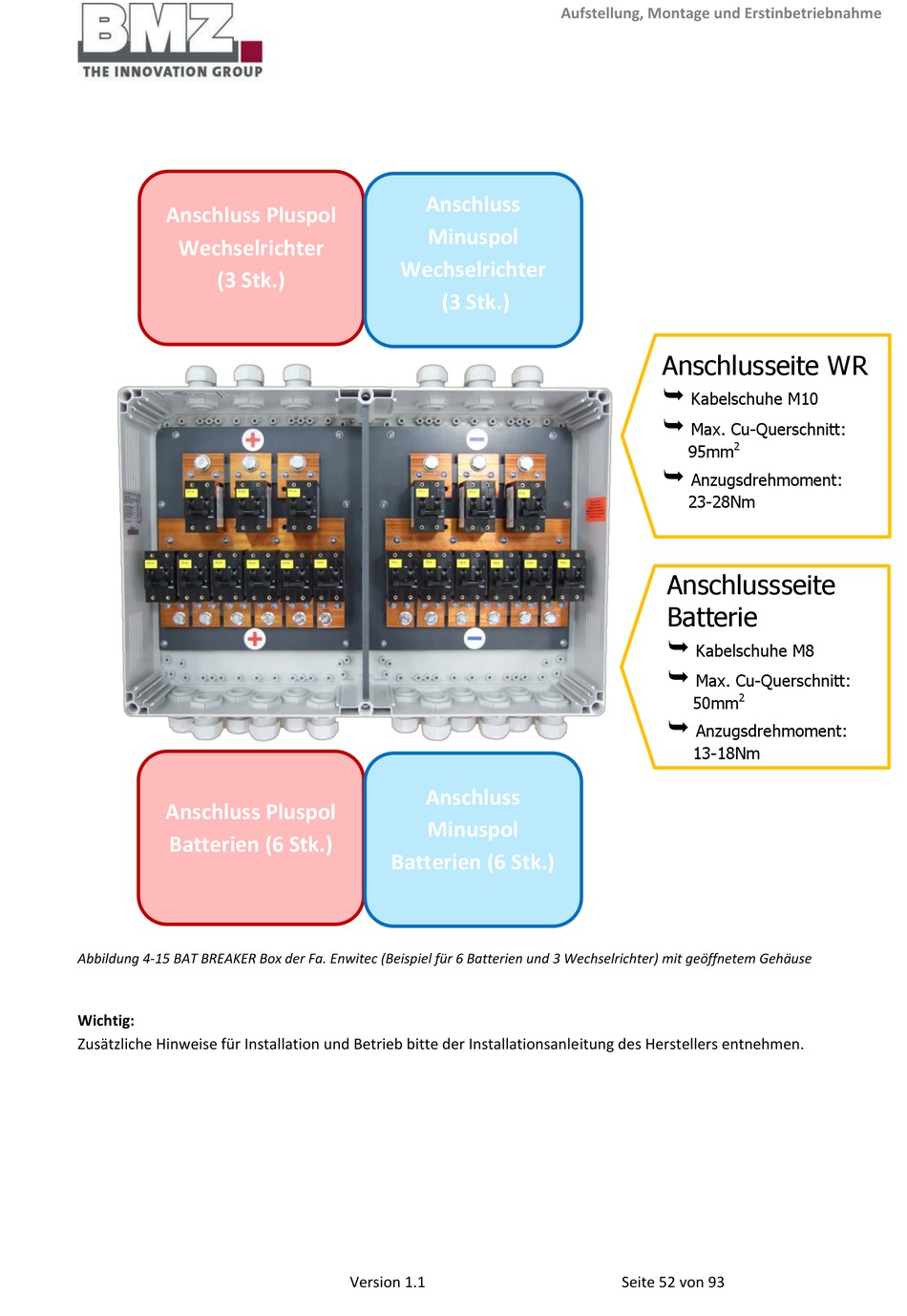

Abbildung 4-15 BAT BREAKER Box der Fa. Enwitec (Beispiel für 6 Batterien und 3 Wechselrichter) mit geöffnetem Gehäuse
Wichtig:
Zusätzliche Hinweise für Installation und Betrieb bitte der Installationsanleitung des Herstellers entnehmen.

Anschluss

Minuspol
Wechselrichter
(3 Stk.)
Anschluss
Minuspol
Batterien (6 Stk.)
Version 1.1
Aufstellung, Montage und Erstinbetriebnahme
Anschlusseite WR

Kabelschuhe M10

Max. Cu-Querschnitt:
95mm

Anzugsdrehmoment:
23-28Nm
Anschlussseite
Batterie

Kabelschuhe M8

Max. Cu-Querschnitt:
50mm

Anzugsdrehmoment:
13-18Nm
