4.8.3 1-phasiger Betrieb des SMA Sunny Island an 3 Stück ESS Batterie
BMZ ESS Battery 1
battery mode „MASTER"
Device adress „1"
BMZ ESS Battery 2
battery mode „SLAVE"
Device adress „2"
BMZ ESS Battery 3
battery mode „SLAVE"
Device adress „3"

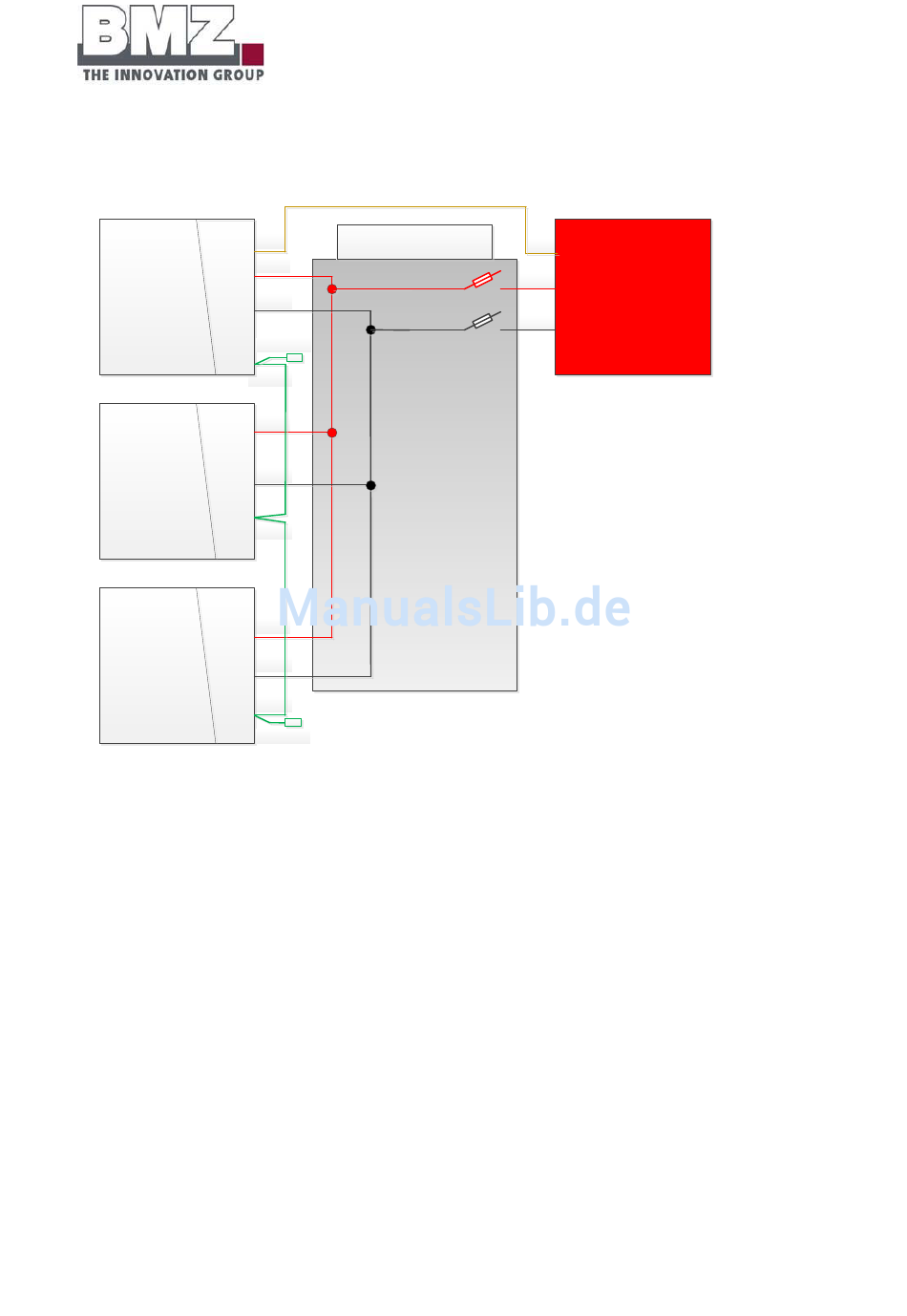

Abbildung 4-20 1 Phasen Betrieb an 3 Stück ESS Batterie
BAT BREAKER 3er
CAN
PLUS
MINUS
RS485 terminating
resistor
Intern
PLUS
MINUS
Intern
PLUS
MINUS
Intern
RS485 terminating
resistor
Version 1.1
Aufstellung, Montage und Erstinbetriebnahme
CAN
SMA Sunny Island
PLUS
Inverter 1
MINUS
Seite 56 von 93
