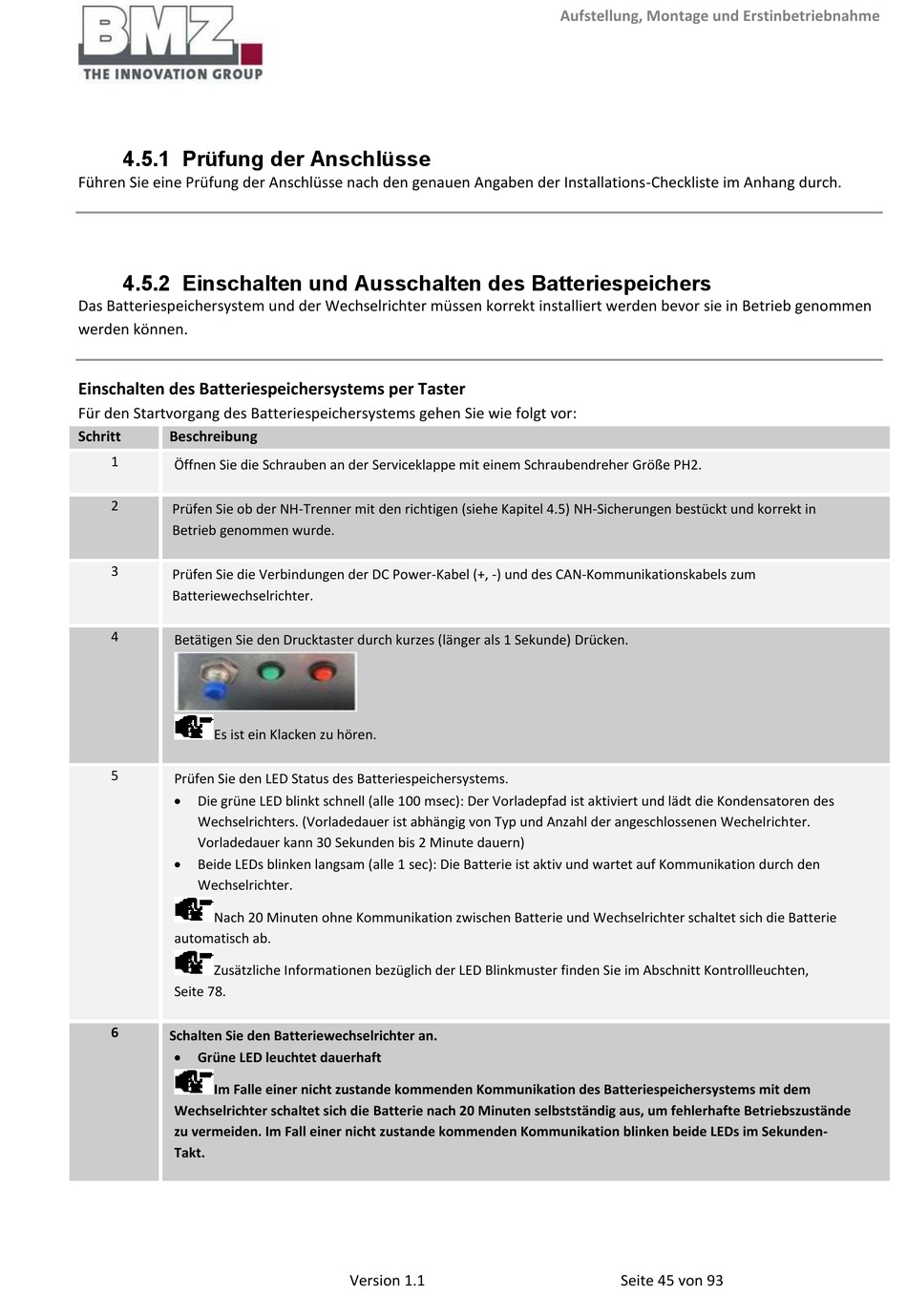

4.5.1 Prüfung der Anschlüsse
Führen Sie eine Prüfung der Anschlüsse nach den genauen Angaben der Installations-Checkliste im Anhang durch.

4.5.2 Einschalten und Ausschalten des Batteriespeichers

Das Batteriespeichersystem und der Wechselrichter müssen korrekt installiert werden bevor sie in Betrieb genommen
werden können.
Einschalten des Batteriespeichersystems per Taster
Für den Startvorgang des Batteriespeichersystems gehen Sie wie folgt vor:
Schritt Beschreibung
1
Öffnen Sie die Schrauben an der Serviceklappe mit einem Schraubendreher Größe PH2.
2
Prüfen Sie ob der NH-Trenner mit den richtigen (siehe Kapitel 4.5) NH-Sicherungen bestückt und korrekt in
Betrieb genommen wurde.
3
Prüfen Sie die Verbindungen der DC Power-Kabel (+, -) und des CAN-Kommunikationskabels zum
Batteriewechselrichter.
4
Betätigen Sie den Drucktaster durch kurzes (länger als 1 Sekunde) Drücken.
Es ist ein Klacken zu hören.
5
Prüfen Sie den LED Status des Batteriespeichersystems.

Die grüne LED blinkt schnell (alle 100 msec): Der Vorladepfad ist aktiviert und lädt die Kondensatoren des
Wechselrichters. (Vorladedauer ist abhängig von Typ und Anzahl der angeschlossenen Wechelrichter.
Vorladedauer kann 30 Sekunden bis 2 Minute dauern)

Beide LEDs blinken langsam (alle 1 sec): Die Batterie ist aktiv und wartet auf Kommunikation durch den
Wechselrichter.
Nach 20 Minuten ohne Kommunikation zwischen Batterie und Wechselrichter schaltet sich die Batterie
automatisch ab.
Zusätzliche Informationen bezüglich der LED Blinkmuster finden Sie im Abschnitt Kontrollleuchten,
Seite 78.
6
Schalten Sie den Batteriewechselrichter an.

Grüne LED leuchtet dauerhaft
Im Falle einer nicht zustande kommenden Kommunikation des Batteriespeichersystems mit dem
Wechselrichter schaltet sich die Batterie nach 20 Minuten selbstständig aus, um fehlerhafte Betriebszustände
zu vermeiden. Im Fall einer nicht zustande kommenden Kommunikation blinken beide LEDs im Sekunden-
Takt.
