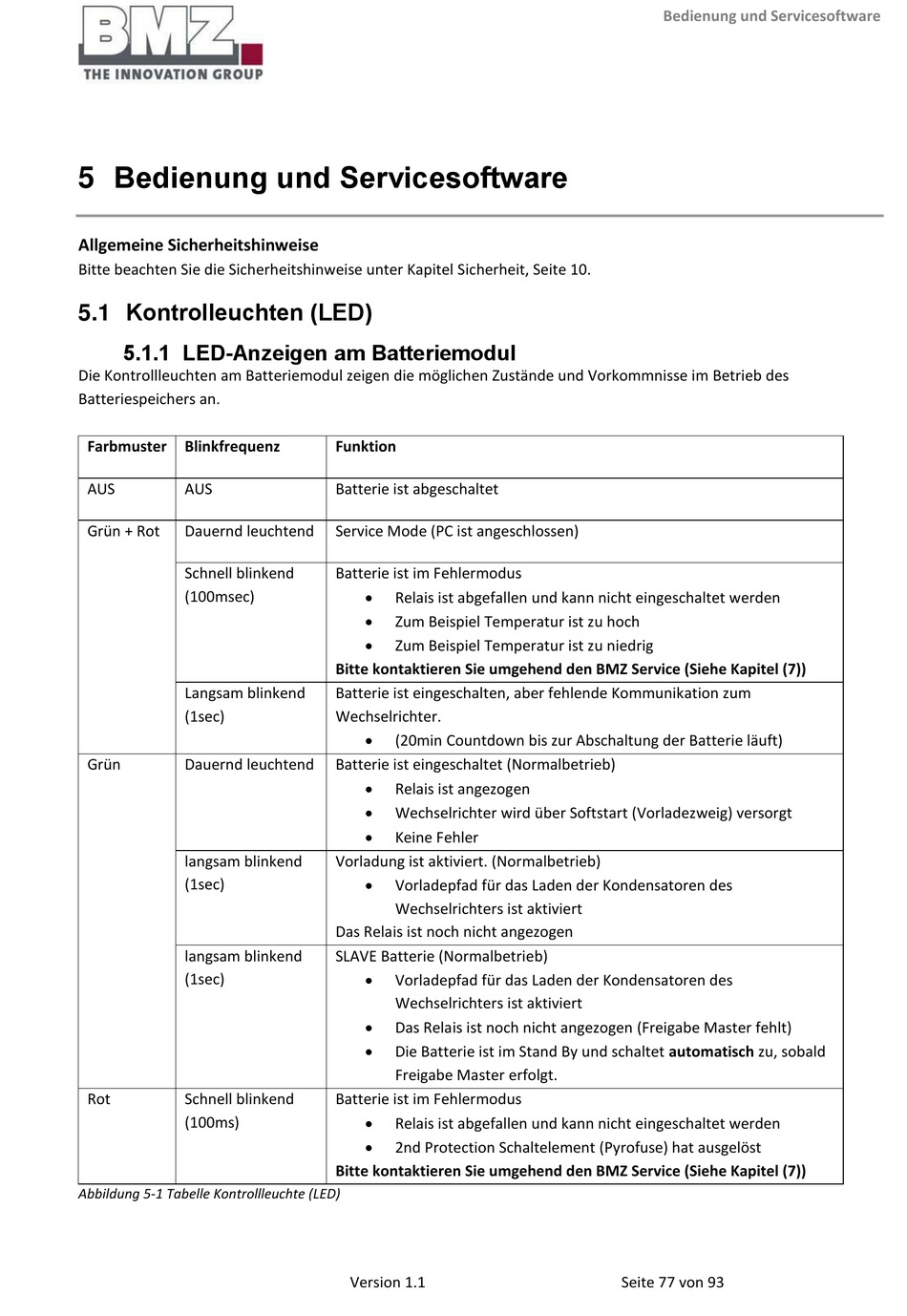

5 Bedienung und Servicesoftware

Allgemeine Sicherheitshinweise
Bitte beachten Sie die Sicherheitshinweise unter Kapitel Sicherheit, Seite 10.

5.1 Kontrolleuchten (LED)

5.1.1 LED-Anzeigen am Batteriemodul

Die Kontrollleuchten am Batteriemodul zeigen die möglichen Zustände und Vorkommnisse im Betrieb des
Batteriespeichers an.
Farbmuster Blinkfrequenz
AUS AUS
Grün + Rot Dauernd leuchtend
Schnell blinkend
(100msec)
Langsam blinkend
(1sec)
Grün Dauernd leuchtend
langsam blinkend
(1sec)
langsam blinkend
(1sec)
Rot Schnell blinkend
(100ms)

Abbildung 5-1 Tabelle Kontrollleuchte (LED)

Funktion
Batterie ist abgeschaltet
Service Mode (PC ist angeschlossen)
Batterie ist im Fehlermodus

Relais ist abgefallen und kann nicht eingeschaltet werden

Zum Beispiel Temperatur ist zu hoch

Zum Beispiel Temperatur ist zu niedrig
Bitte kontaktieren Sie umgehend den BMZ Service (Siehe Kapitel (7))
Batterie ist eingeschalten, aber fehlende Kommunikation zum
Wechselrichter.

(20min Countdown bis zur Abschaltung der Batterie läuft)
Batterie ist eingeschaltet (Normalbetrieb)

Relais ist angezogen

Wechselrichter wird über Softstart (Vorladezweig) versorgt

Keine Fehler
Vorladung ist aktiviert. (Normalbetrieb)

Vorladepfad für das Laden der Kondensatoren des
Wechselrichters ist aktiviert
Das Relais ist noch nicht angezogen
SLAVE Batterie (Normalbetrieb)

Vorladepfad für das Laden der Kondensatoren des
Wechselrichters ist aktiviert

Das Relais ist noch nicht angezogen (Freigabe Master fehlt)

Die Batterie ist im Stand By und schaltet automatisch zu, sobald
Freigabe Master erfolgt.
Batterie ist im Fehlermodus

Relais ist abgefallen und kann nicht eingeschaltet werden

2nd Protection Schaltelement (Pyrofuse) hat ausgelöst
Bitte kontaktieren Sie umgehend den BMZ Service (Siehe Kapitel (7))
Version 1.1
Bedienung und Servicesoftware
Seite 77 von 93
