4.8 Konfiguration des ESS Parallelbetriebs

Durch das modulare Konzept des BMZ ESS 7.0 sind verschiedene Konfigurationen von BMZ ESS 7.0 Batterien mit SMA
Sunny Island Wechselrichtern möglich.
4.8.1 1-phasiger Betrieb des SMA Sunny Island an 1 Stück ESS Batterie
BMZ ESS Battery 1
MINUS
battery mode „SINGLE"
Device adress „1"

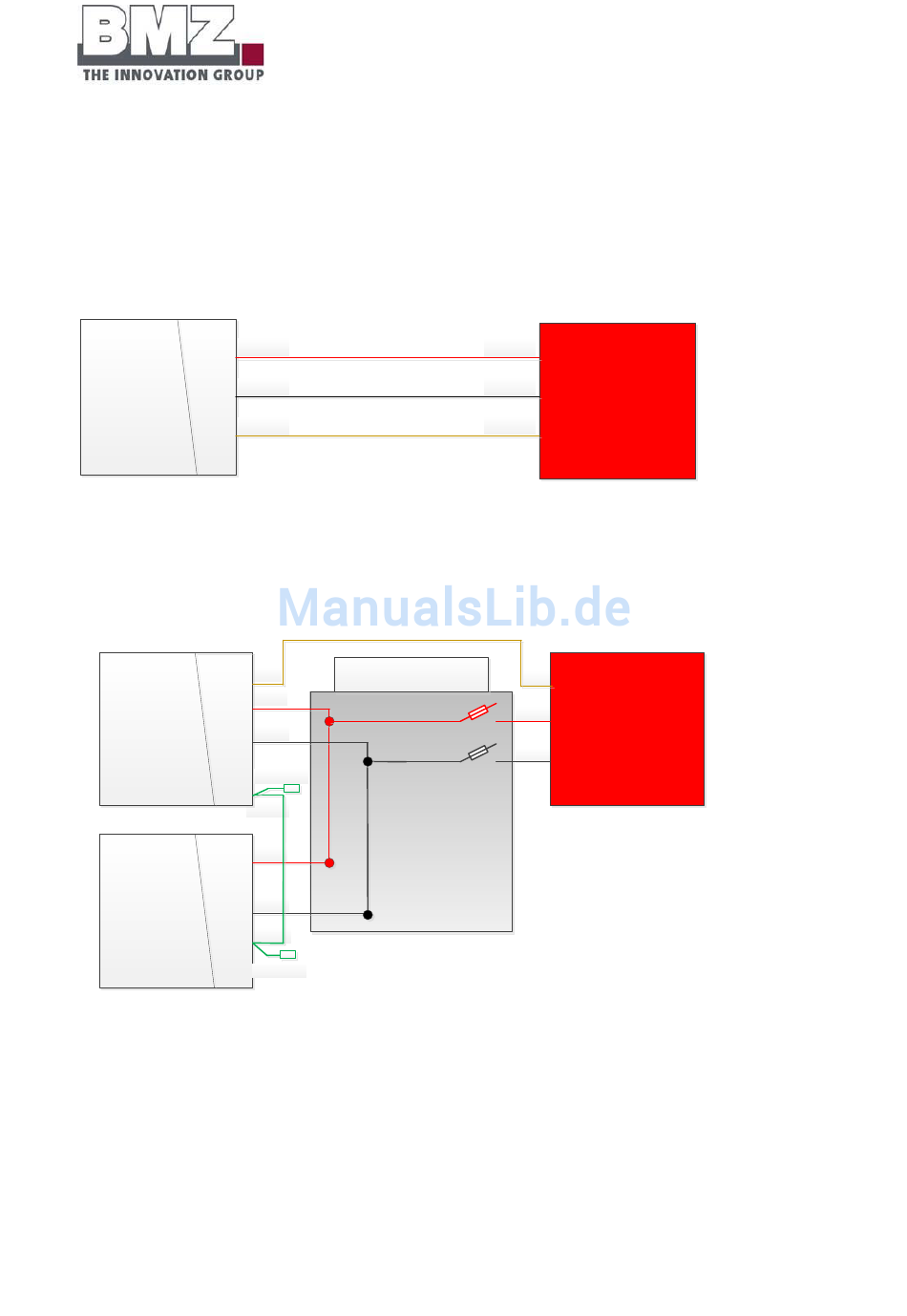

Abbildung 4-18 1 Phasen Betrieb an 1 Stück ESS Batterie
4.8.2 1-phasiger Betrieb des SMA Sunny Island an 2 Stück ESS Batterie
BMZ ESS Battery 1
battery mode „MASTER"
Device adress „1"
BMZ ESS Battery 2
battery mode „SLAVE"
Device adress „2"
Abbildung 4-19 1 Phasen Betrieb an 2 Stück ESS Batterie
PLUS
CAN
BAT BREAKER 2er
CAN
PLUS
MINUS
RS485 terminating
resistor
Intern
PLUS
MINUS
Intern
RS485 terminating
resistor
Version 1.1
Aufstellung, Montage und Erstinbetriebnahme
PLUS
MINUS
SMA Sunny Island
Inverter 1
CAN
CAN
SMA Sunny Island
PLUS
Inverter 1
MINUS
Seite 55 von 93
