4 Setzen Sie die NH Sicherungen in den Deckel des NH Trenners ein.

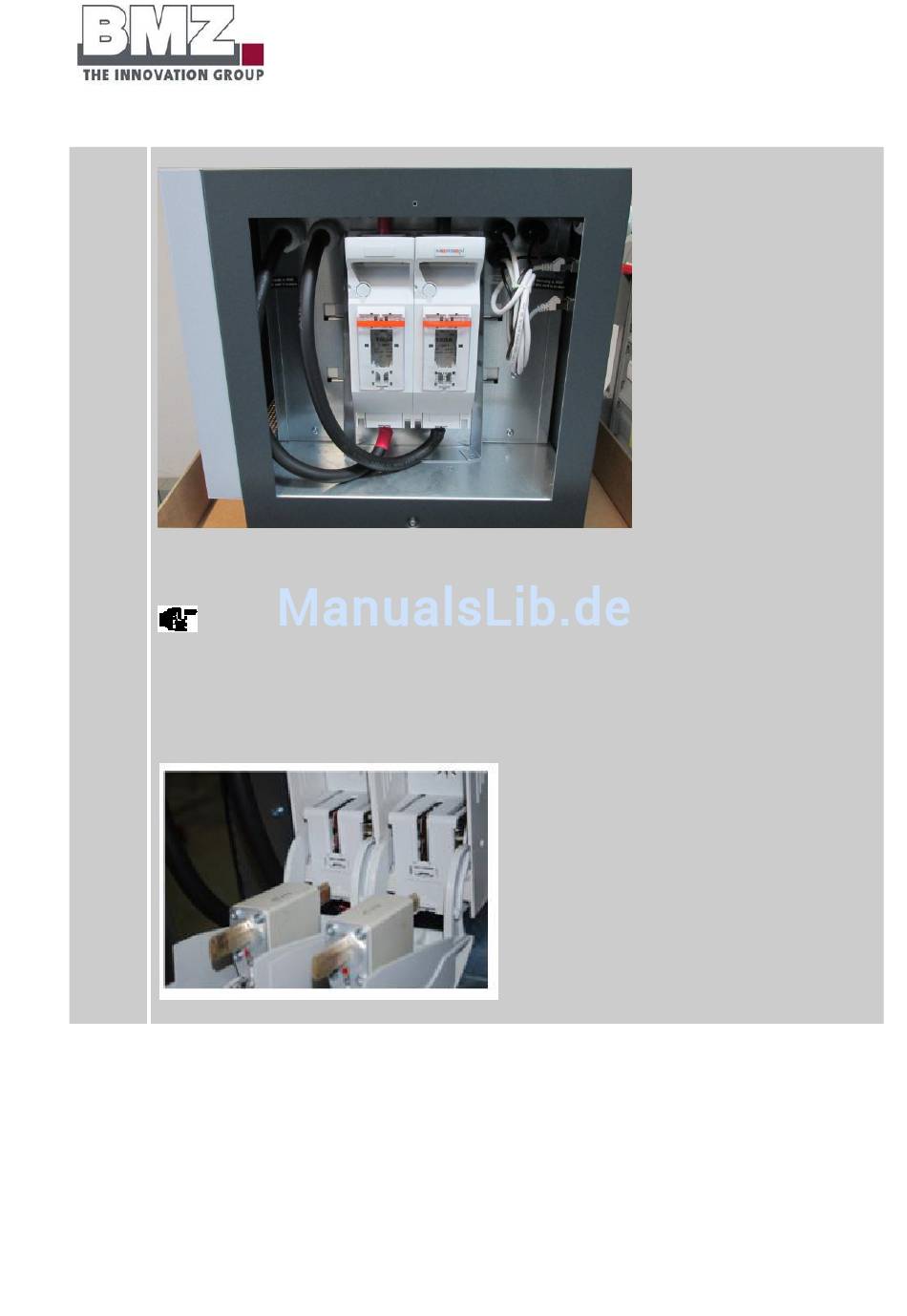

Abbildung 4-7 Batteriespeichersystem, Seitenansicht geöffnetes Gehäuse
Je nachdem an welchen Wechselrichter die Batterie angeschlossen wird, müssen die Sicherungseinsätze
geändert werden.
Empfehlungen:
SI3.0M-11: 80A
SI4.4M-11: 100A
SI6.0H-11: 160A
SI8.0H-11: 200A

Abbildung 4-8 Darstellung der korrekt eingelegten Sicherungen

Version 1.1
Aufstellung, Montage und Erstinbetriebnahme
Seite 43 von 93
