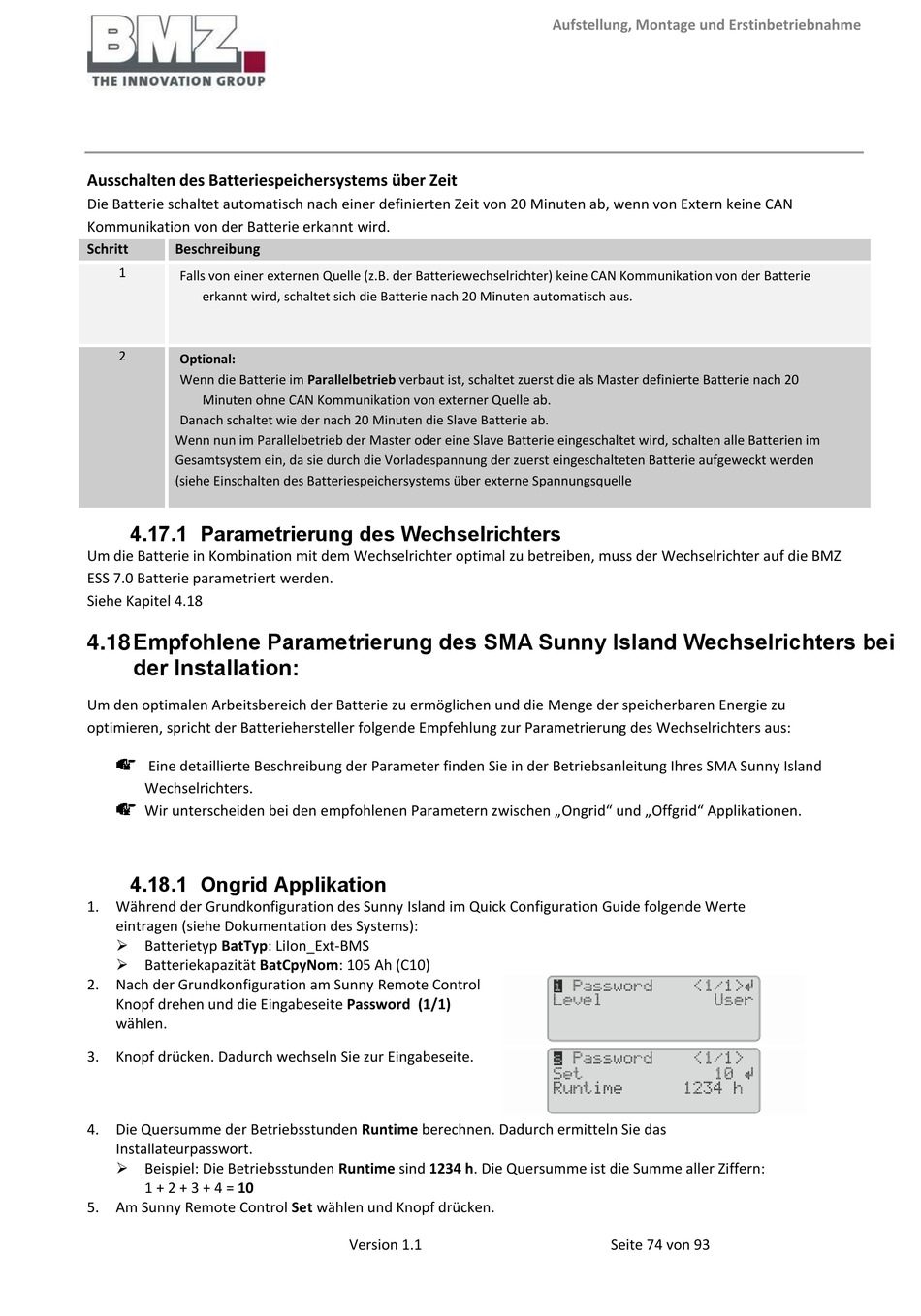

Parametrierung Des Wechselrichters; Empfohlene Parametrierung Des Sma Sunny Island Wechselrichters Bei Der Installation; Ongrid Applikation - BMZ ESS 7.0 Betriebsanleitung

Ausschalten des Batteriespeichersystems über Zeit
Die Batterie schaltet automatisch nach einer definierten Zeit von 20 Minuten ab, wenn von Extern keine CAN
Kommunikation von der Batterie erkannt wird.
Schritt Beschreibung
1
Falls von einer externen Quelle (z.B. der Batteriewechselrichter) keine CAN Kommunikation von der Batterie
erkannt wird, schaltet sich die Batterie nach 20 Minuten automatisch aus.
2
Optional:
Wenn die Batterie im Parallelbetrieb verbaut ist, schaltet zuerst die als Master definierte Batterie nach 20
Minuten ohne CAN Kommunikation von externer Quelle ab.
Danach schaltet wie der nach 20 Minuten die Slave Batterie ab.
Wenn nun im Parallelbetrieb der Master oder eine Slave Batterie eingeschaltet wird, schalten alle Batterien im
Gesamtsystem ein, da sie durch die Vorladespannung der zuerst eingeschalteten Batterie aufgeweckt werden
(siehe Einschalten des Batteriespeichersystems über externe Spannungsquelle

4.17.1 Parametrierung des Wechselrichters

Um die Batterie in Kombination mit dem Wechselrichter optimal zu betreiben, muss der Wechselrichter auf die BMZ
ESS 7.0 Batterie parametriert werden.
Siehe Kapitel 4.18
4.18 Empfohlene Parametrierung des SMA Sunny Island Wechselrichters bei
der Installation:
Um den optimalen Arbeitsbereich der Batterie zu ermöglichen und die Menge der speicherbaren Energie zu
optimieren, spricht der Batteriehersteller folgende Empfehlung zur Parametrierung des Wechselrichters aus:
Eine detaillierte Beschreibung der Parameter finden Sie in der Betriebsanleitung Ihres SMA Sunny Island
Wechselrichters.
Wir unterscheiden bei den empfohlenen Parametern zwischen „Ongrid" und „Offgrid" Applikationen.

4.18.1 Ongrid Applikation

1. Während der Grundkonfiguration des Sunny Island im Quick Configuration Guide folgende Werte
eintragen (siehe Dokumentation des Systems):
 Batterietyp BatTyp: LiIon_Ext-BMS
 Batteriekapazität BatCpyNom: 105 Ah (C10)
2. Nach der Grundkonfiguration am Sunny Remote Control
Knopf drehen und die Eingabeseite Password (1/1)
wählen.
3. Knopf drücken. Dadurch wechseln Sie zur Eingabeseite.
4. Die Quersumme der Betriebsstunden Runtime berechnen. Dadurch ermitteln Sie das
Installateurpasswort.
 Beispiel: Die Betriebsstunden Runtime sind 1234 h. Die Quersumme ist die Summe aller Ziffern:
1 + 2 + 3 + 4 = 10
5. Am Sunny Remote Control Set wählen und Knopf drücken.
Version 1.1
Aufstellung, Montage und Erstinbetriebnahme
Seite 74 von 93
