11.3
Time Extension Funktion
8021673/1BD4/2021-05-27 | SICK
Irrtümer und Änderungen vorbehalten
Maximale Dauer der Überbrückung ist festgelegt (abhängig von der Länge des Materials
3
und der Geschwindigkeit des Förderers).
Beendigung der Überbrückungsfunktion, nachdem die Schutzeinrichtung frei geworden
4
und eine festgelegte Verzögerungszeit verstrichen ist (max. 4 s, abhängig von der
Geschwindigkeit des Förderers).
Nachdem die Schutzeinrichtung frei wird und die Überbrückungsfunktion endet, muss die
5
Anfrage der Überbrückungsfunktion nach einer festgelegten Zeit enden (max. 10 s, fester
Wert).
1
MR
TE
ESPE
OSSDs
Muting
active
2

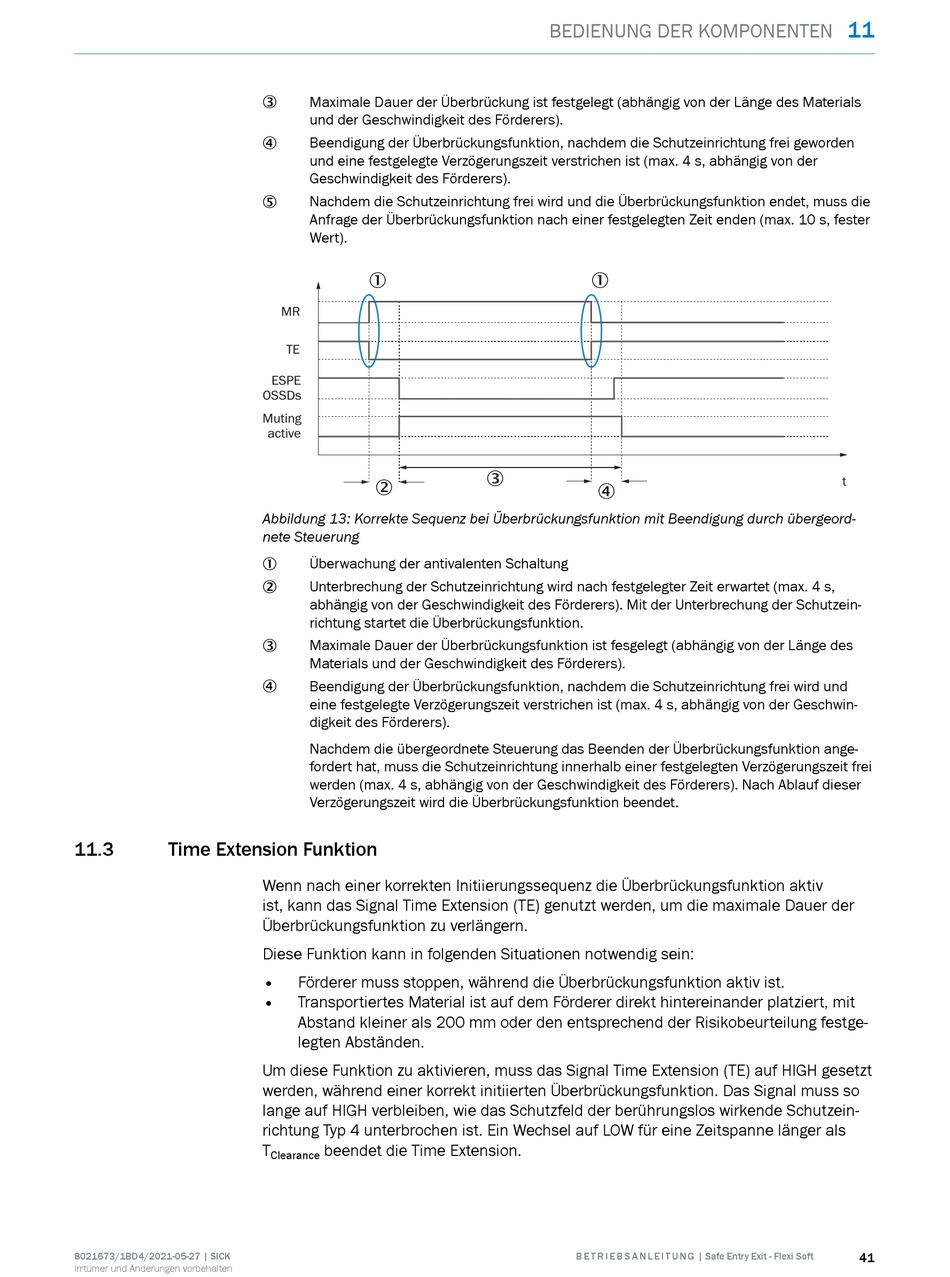

Abbildung 13: Korrekte Sequenz bei Überbrückungsfunktion mit Beendigung durch übergeord‐
nete Steuerung
Überwachung der antivalenten Schaltung
1
Unterbrechung der Schutzeinrichtung wird nach festgelegter Zeit erwartet (max. 4 s,
2
abhängig von der Geschwindigkeit des Förderers). Mit der Unterbrechung der Schutzein‐
richtung startet die Überbrückungsfunktion.
Maximale Dauer der Überbrückungsfunktion ist fesgelegt (abhängig von der Länge des
3
Materials und der Geschwindigkeit des Förderers).
Beendigung der Überbrückungsfunktion, nachdem die Schutzeinrichtung frei wird und
4
eine festgelegte Verzögerungszeit verstrichen ist (max. 4 s, abhängig von der Geschwin‐
digkeit des Förderers).
Nachdem die übergeordnete Steuerung das Beenden der Überbrückungsfunktion ange‐
fordert hat, muss die Schutzeinrichtung innerhalb einer festgelegten Verzögerungszeit frei
werden (max. 4 s, abhängig von der Geschwindigkeit des Förderers). Nach Ablauf dieser
Verzögerungszeit wird die Überbrückungsfunktion beendet.
Wenn nach einer korrekten Initiierungssequenz die Überbrückungsfunktion aktiv
ist, kann das Signal Time Extension (TE) genutzt werden, um die maximale Dauer der
Überbrückungsfunktion zu verlängern.
Diese Funktion kann in folgenden Situationen notwendig sein:
•
Förderer muss stoppen, während die Überbrückungsfunktion aktiv ist.
•
Transportiertes Material ist auf dem Förderer direkt hintereinander platziert, mit
Abstand kleiner als 200 mm oder den entsprechend der Risikobeurteilung festge‐
legten Abständen.
Um diese Funktion zu aktivieren, muss das Signal Time Extension (TE) auf HIGH gesetzt
werden, während einer korrekt initiierten Überbrückungsfunktion. Das Signal muss so
lange auf HIGH verbleiben, wie das Schutzfeld der berührungslos wirkende Schutzein‐
richtung Typ 4 unterbrochen ist. Ein Wechsel auf LOW für eine Zeitspanne länger als
T
beendet die Time Extension.
Clearance
BEDIENUNG DER KOMPONENTEN
1
3
4
B E T R I E B S A N L E I T U N G | Safe Entry Exit - Flexi Soft
