PRODUKTBESCHREIBUNG
3

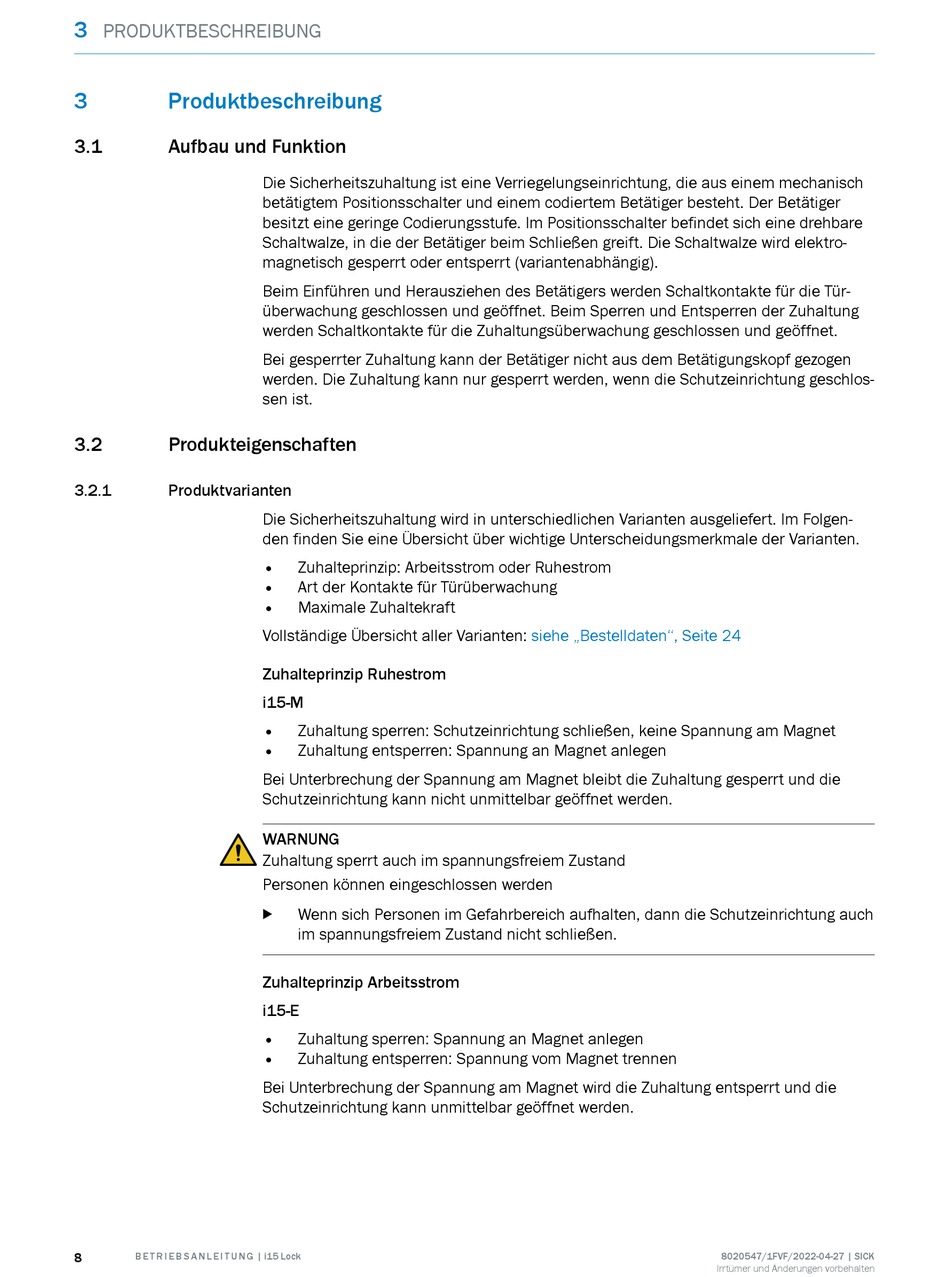

Produktbeschreibung
3.1
Aufbau und Funktion
3.2
Produkteigenschaften
3.2.1
Produktvarianten
8
B E T R I E B S A N L E I T U N G | i15 Lock
Die Sicherheitszuhaltung ist eine Verriegelungseinrichtung, die aus einem mechanisch
betätigtem Positionsschalter und einem codiertem Betätiger besteht. Der Betätiger
besitzt eine geringe Codierungsstufe. Im Positionsschalter befindet sich eine drehbare
Schaltwalze, in die der Betätiger beim Schließen greift. Die Schaltwalze wird elektro‐
magnetisch gesperrt oder entsperrt (variantenabhängig).
Beim Einführen und Herausziehen des Betätigers werden Schaltkontakte für die Tür‐
überwachung geschlossen und geöffnet. Beim Sperren und Entsperren der Zuhaltung
werden Schaltkontakte für die Zuhaltungsüberwachung geschlossen und geöffnet.
Bei gesperrter Zuhaltung kann der Betätiger nicht aus dem Betätigungskopf gezogen
werden. Die Zuhaltung kann nur gesperrt werden, wenn die Schutzeinrichtung geschlos‐
sen ist.
Die Sicherheitszuhaltung wird in unterschiedlichen Varianten ausgeliefert. Im Folgen‐
den finden Sie eine Übersicht über wichtige Unterscheidungsmerkmale der Varianten.
•
Zuhalteprinzip: Arbeitsstrom oder Ruhestrom
•
Art der Kontakte für Türüberwachung
•
Maximale Zuhaltekraft
Vollständige Übersicht aller Varianten:
Zuhalteprinzip Ruhestrom
i15-M
•
Zuhaltung sperren: Schutzeinrichtung schließen, keine Spannung am Magnet
•
Zuhaltung entsperren: Spannung an Magnet anlegen
Bei Unterbrechung der Spannung am Magnet bleibt die Zuhaltung gesperrt und die
Schutzeinrichtung kann nicht unmittelbar geöffnet werden.
WARNUNG
Zuhaltung sperrt auch im spannungsfreiem Zustand
Personen können eingeschlossen werden
Wenn sich Personen im Gefahrbereich aufhalten, dann die Schutzeinrichtung auch
b
im spannungsfreiem Zustand nicht schließen.
Zuhalteprinzip Arbeitsstrom
i15-E
•
Zuhaltung sperren: Spannung an Magnet anlegen
•
Zuhaltung entsperren: Spannung vom Magnet trennen
Bei Unterbrechung der Spannung am Magnet wird die Zuhaltung entsperrt und die
Schutzeinrichtung kann unmittelbar geöffnet werden.
siehe „Bestelldaten", Seite 24
8020547/1FVF/2022-04-27 | SICK
Irrtümer und Änderungen vorbehalten
