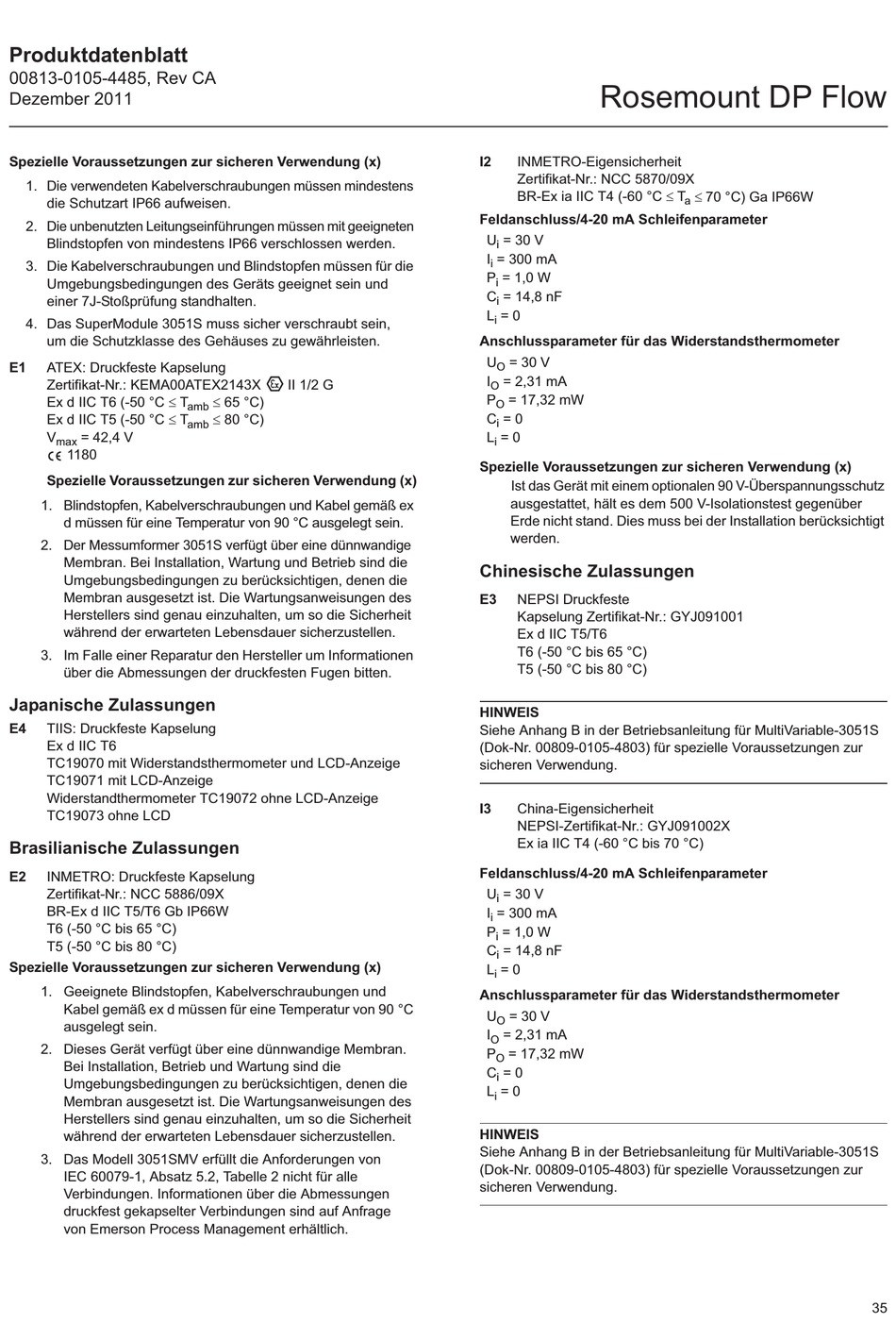

Produktdatenblatt
00813-0105-4485, Rev CA
Dezember 2011
Spezielle Voraussetzungen zur sicheren Verwendung (x)
1. Die verwendeten Kabelverschraubungen müssen mindestens
die Schutzart IP66 aufweisen.
2. Die unbenutzten Leitungseinführungen müssen mit geeigneten
Blindstopfen von mindestens IP66 verschlossen werden.
3. Die Kabelverschraubungen und Blindstopfen müssen für die
Umgebungsbedingungen des Geräts geeignet sein und
einer 7J-Stoßprüfung standhalten.
4. Das SuperModule 3051S muss sicher verschraubt sein,
um die Schutzklasse des Gehäuses zu gewährleisten.
E1
ATEX: Druckfeste Kapselung
Zertifikat-Nr.: KEMA00ATEX2143X
Ex d IIC T6 (-50 °C d T
Ex d IIC T5 (-50 °C d T
V
= 42,4 V
max
1180
Spezielle Voraussetzungen zur sicheren Verwendung (x)
1. Blindstopfen, Kabelverschraubungen und Kabel gemäß ex
d müssen für eine Temperatur von 90 °C ausgelegt sein.
2. Der Messumformer 3051S verfügt über eine dünnwandige
Membran. Bei Installation, Wartung und Betrieb sind die
Umgebungsbedingungen zu berücksichtigen, denen die
Membran ausgesetzt ist. Die Wartungsanweisungen des
Herstellers sind genau einzuhalten, um so die Sicherheit
während der erwarteten Lebensdauer sicherzustellen.
3. Im Falle einer Reparatur den Hersteller um Informationen
über die Abmessungen der druckfesten Fugen bitten.
Japanische Zulassungen
E4
TIIS: Druckfeste Kapselung
Ex d IIC T6
TC19070 mit Widerstandsthermometer und LCD-Anzeige
TC19071 mit LCD-Anzeige
Widerstandthermometer TC19072 ohne LCD-Anzeige
TC19073 ohne LCD
Brasilianische Zulassungen
E2
INMETRO: Druckfeste Kapselung
Zertifikat-Nr.: NCC 5886/09X
BR-Ex d IIC T5/T6 Gb IP66W
T6 (-50 °C bis 65 °C)
T5 (-50 °C bis 80 °C)
Spezielle Voraussetzungen zur sicheren Verwendung (x)
1. Geeignete Blindstopfen, Kabelverschraubungen und
Kabel gemäß ex d müssen für eine Temperatur von 90 °C
ausgelegt sein.
2. Dieses Gerät verfügt über eine dünnwandige Membran.
Bei Installation, Betrieb und Wartung sind die
Umgebungsbedingungen zu berücksichtigen, denen die
Membran ausgesetzt ist. Die Wartungsanweisungen des
Herstellers sind genau einzuhalten, um so die Sicherheit
während der erwarteten Lebensdauer sicherzustellen.
3. Das Modell 3051SMV erfüllt die Anforderungen von
IEC 60079-1, Absatz 5.2, Tabelle 2 nicht für alle
Verbindungen. Informationen über die Abmessungen
druckfest gekapselter Verbindungen sind auf Anfrage
von Emerson Process Management erhältlich.
II 1/2 G
d 65 °C)
amb
d 80 °C)
amb
Rosemount DP Flow
I2
INMETRO-Eigensicherheit
Zertifikat-Nr.: NCC 5870/09X
BR-Ex ia IIC T4 (-60 °C d T
Feldanschluss/4-20 mA Schleifenparameter
U
= 30 V
i
I
= 300 mA
i
P
= 1,0 W
i
C
= 14,8 nF
i
L
= 0
i
Anschlussparameter für das Widerstandsthermometer
U
= 30 V
O
I
= 2,31 mA
O
P
= 17,32 mW
O
C
= 0
i
L
= 0
i
Spezielle Voraussetzungen zur sicheren Verwendung (x)
Ist das Gerät mit einem optionalen 90 V-Überspannungsschutz
ausgestattet, hält es dem 500 V-Isolationstest gegenüber
Erde nicht stand. Dies muss bei der Installation berücksichtigt
werden.
Chinesische Zulassungen
E3
NEPSI Druckfeste
Kapselung Zertifikat-Nr.: GYJ091001
Ex d IIC T5/T6
T6 (-50 °C bis 65 °C)
T5 (-50 °C bis 80 °C)
HINWEIS
Siehe Anhang B in der Betriebsanleitung für MultiVariable-3051S
(Dok-Nr. 00809-0105-4803) für spezielle Voraussetzungen zur
sicheren Verwendung.
I3
China-Eigensicherheit
NEPSI-Zertifikat-Nr.: GYJ091002X
Ex ia IIC T4 (-60 °C bis 70 °C)
Feldanschluss/4-20 mA Schleifenparameter
U
= 30 V
i
I
= 300 mA
i
P
= 1,0 W
i
C
= 14,8 nF
i
L
= 0
i
Anschlussparameter für das Widerstandsthermometer
U
= 30 V
O
I
= 2,31 mA
O
P
= 17,32 mW
O
C
= 0
i
L
= 0
i
HINWEIS
Siehe Anhang B in der Betriebsanleitung für MultiVariable-3051S
(Dok-Nr. 00809-0105-4803) für spezielle Voraussetzungen zur
sicheren Verwendung.
d 70 °C) Ga IP66W
a
35
