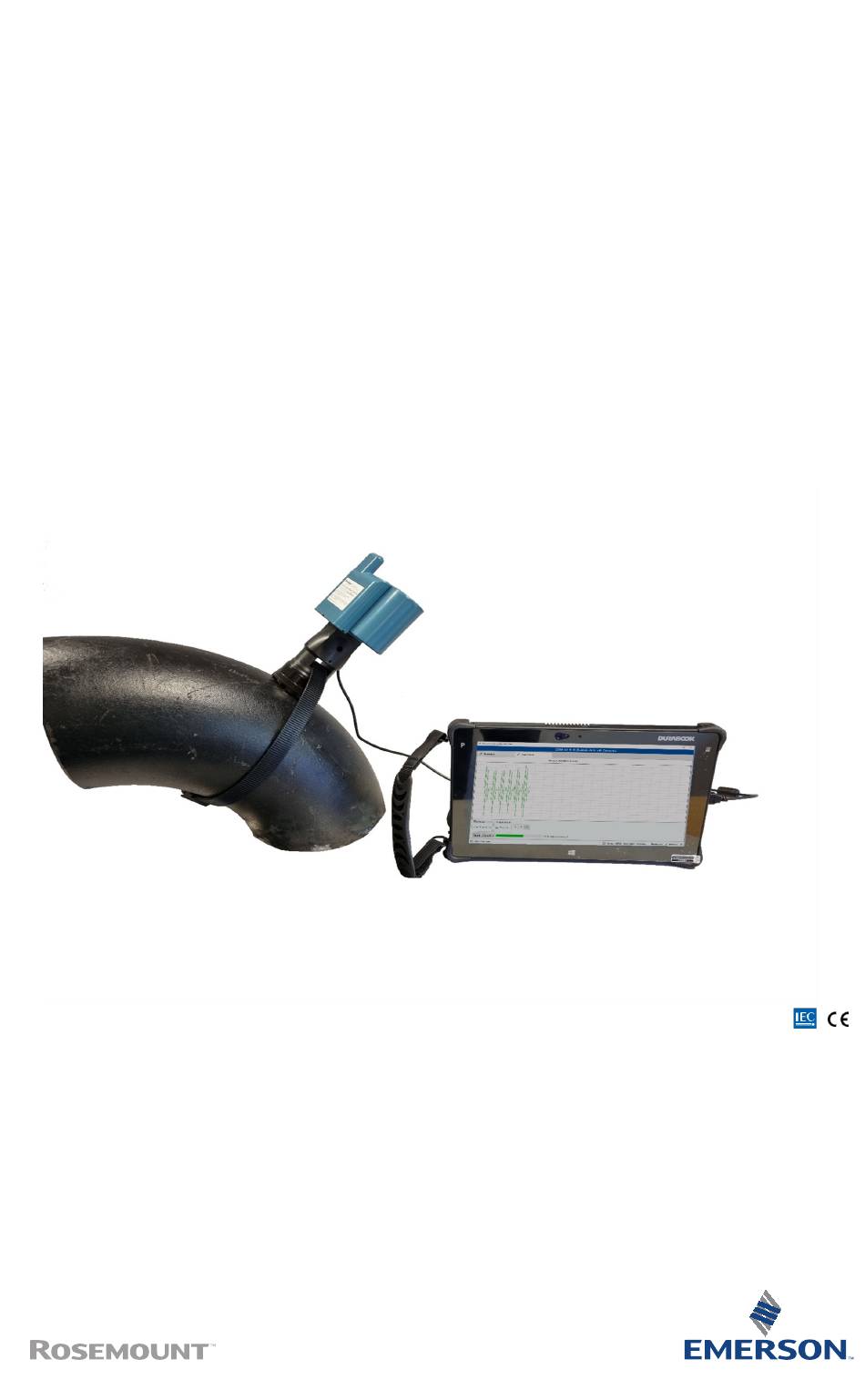

- Seite 1 Kurzanleitung MS-00825-0105-4213, Rev AA Juni 2023 Rosemount IK220 Installationskit ™ für Rosemount Wireless Korrosionsmessumformer mit Rosemount CC21 Inbetriebnahmekommunikator...
- Seite 2 Installationen. Weitere Informationen sind in der Betriebsanleitung des Rosemount Wireless Korrosionsmessumformers zu finden. Die Betriebsanleitung und diese Kurzanleitung sind auch in elektronischer Form erhältlich unter Emerson.com\Rosemount. Diese Anleitung enthält keine Anweisungen für die mechanische Installation von Rosemount Wireless Korrosionsmessumformern. Anweisungen zur mechanischen Installation sind in der entsprechenden Betriebsanleitung des Messumformers zu finden.
-
Seite 3: Inhaltsverzeichnis
Juni 2023 Kurzanleitung Übersicht und allgemeine Informationen über die Inbetriebnahme........7 Inbetriebnahme eines Rosemount Wireless Korrosionsmessumformers......11 Installation eines Rosemount Wireless Korrosionsmessumformers........18 Produkt-Zulassungen........................ 22 Konformitätserklärung......................25 China RoHS..........................27 Kurzanleitung... - Seite 4 Kurzanleitung Juni 2023 Emerson.com/Rosemount...
-
Seite 5: Übersicht Über Das Rosemount Installationskit Ik220
Juni 2023 Kurzanleitung 1 Übersicht über das Rosemount Installationskit IK220 1.1 Lieferumfang Im Folgenden ist die im Installationskit IK220 enthaltene Ausrüstung aufgeführt. In der Tabelle ist die Ausrüstung aufgeführt, die zur Installation der einzelnen Rosemount Wireless Korrosionsmessumformer verwendet wird. Alle Messumformerinstallationen •... - Seite 6 • Smart-Nylonverschlüsse (ET210) (10) • Smart-Nylonband (ET210) (3,5 m) • Standard-Sensorsockel (ET210/ET310) (5) • Flacher Sensorsockel (ET210/ET310) (5) • Gurtspanner ET310 (1) • Gurtspanner ET410 (1) • Metallbänder (ET310/ET410) (3,5 m) • Nicht kalibrierter Probenblock (einschließlich Unterlegscheiben und Muttern) Emerson.com/Rosemount...
-
Seite 7: Übersicht Und Allgemeine Informationen Über Die Inbetriebnahme
Juni 2023 Kurzanleitung 2 Übersicht und allgemeine Informationen über die Inbetriebnahme 2.1 Rosemount CC21 Inbetriebnahmekommunikator Der Rosemount CC21 Inbetriebnahmekommunikator ist eine elektronische Schnittstelle, die den Tablet-PC mit dem Rosemount Wireless Korrosionsmessumformer zur Inbetriebnahme im Feld verbindet. Kompatibilität Der Rosemount CC21 ist ein „zugehöriges Gerät“ für den Rosemount Wireless Korrosionsmessumformer und bildet einen Teil der Eigensicherheitszulassung. -
Seite 8: Installationsanwendung
über einen passenden Verbindungsschlüssel verfügen, um eine Verbindung mit dem Netzwerk herzustellen. Es gibt zwei Arten von Verbindungsschlüsseln: 1. Der „Common Join Key“ (gemeinsamer Verbindungsschlüssel) wird als einziger Verbindungsschlüssel auf dem Gateway eingegeben. Bei den Messumformern kann derselbe gemeinsame Verbindungsschlüssel an allen Sensoren Emerson.com/Rosemount... -
Seite 9: Einrichtung Des Rosemount Wirelesshart Gateways
In diesem Abschnitt wird beschrieben, wie ein gemeinsamer Verbindungsschlüssel auf dem Rosemount WirelessHART Gateway eingerichtet wird. Prozedur 1. Zum Emerson Gateway-Browser navigieren. 2. Wenn Sie sich im Gateway-Browser befinden, zu Network (Netzwerk) → Network Settings (Netzwerkeinstellungen) navigieren. 3. Die Schaltfläche Show Join Key (Verbindungsschlüssel anzeigen) wählen. - Seite 10 Wireless HART Abbildung 2-2: Einstellungen für Rosemount Gateway A. Netzwerkeinstellungen B. Schaltfläche „Show Join Key“ (Verbindungsschlüssel anzeigen) C. Option „Common Join Key“ (Gemeinsamer Verbindungsschlüssel) D. Schaltflächen „Yes“ (Ja) und „No“ (Nein) für aktives Anzeigen E. Schaltfläche „Save Changes“ (Änderungen speichern) Emerson.com/Rosemount...
-
Seite 11: Inbetriebnahme Eines Rosemount Wireless Korrosionsmessumformers
Juni 2023 Kurzanleitung 3 Inbetriebnahme eines Rosemount Wireless Korrosionsmessumformers In diesem Abschnitt wird der Prozess der Inbetriebnahme eines Rosemount Wireless Korrosionsmessumformers beschrieben. Dazu gehören die Konfiguration und Bereitstellung des Messumformers in einem Wireless-Netzwerk und die Installation des Messumformers. 3.1 Konfigurieren eines Rosemount Wireless Korrosionsmessumformers mit einem Wireless- Netzwerk Prozedur... -
Seite 12: Bereitstellung Mittels Manueller Dateneingabe
4. Auf Provision (Bereitstellung) klicken (nur mit gültiger Netzwerkkennung und gültigem Verbindungsschlüssel verfügbar). 5. Auf Join Network (Mit Netzwerk verbinden) klicken, um eine Verbindung zwischen Sensors und Netzwerk herzustellen und den Verbindungsstatus anzuzeigen. Dies ist für Wireless- Diagnosen nützlich. Emerson.com/Rosemount... - Seite 13 Juni 2023 Kurzanleitung Abbildung 3-2: Eingabe von Informationen auf dem Bereitstellungsbildschirm der Installationsanwendung A. Manuelle Option B. Netzwerkkennung C. Verbindungsschlüssel D. Schaltfläche „Provision“ (Bereitstellen) E. Schaltfläche „Join Network“ (Mit Netzwerk verbinden) Kurzanleitung...
-
Seite 14: Bereitstellung Mittels Automatischer Dateneingabe Über Inbetriebnahmedatei
Verbindungsstatus anzuzeigen. Dies ist für Wireless- Diagnosen nützlich. Abbildung 3-3: Automatische Eingabe von Informationen auf dem Bereitstellungsbildschirm der Installationsanwendung A. Option mit Inbetriebnahmedatei B. Schaltfläche „Browse“ (Durchsuchen) C. Netzwerkkennung und Sensorkennung D. Schaltfläche „Provision“ (Bereitstellen) E. Schaltfläche „Join Network“ (Mit Netzwerk verbinden) Emerson.com/Rosemount... -
Seite 15: Störungssuche Und -Beseitigung Bei Der Bereitstellung Des Messumformers
Juni 2023 Kurzanleitung 3.4 Störungssuche und -beseitigung bei der Bereitstellung des Messumformers Wenn die Schaltfläche „Provision“ (Bereitstellen) nicht hervorgehoben ist, nachdem Werte für Network ID (Netzwerkkennung) und Join Key (Verbindungsschlüssel) eingegeben wurden, zeigt dies an, dass eine unzureichende Anzahl von Ziffern eingegeben wurde. Dies wird in der Software mit einem Ausrufezeichen angezeigt. -
Seite 16: Verwendung Der Statusleiste
F. Signalstärke (gut: über -70; angemessen: -70 bis -90; schlecht: unter -90) 3.6 Verwendung der Statusleiste Die Statusleiste unten im Fenster zeigt den Status an: • Anschluss an den Messumformer • Bereitstellung des Messumformers (Registerkarte „Provision“ (Bereitstellung): Abbildung 3-6) • Installation des Messumformers (Registerkarte „Installation“: Abbildung 3-7) Emerson.com/Rosemount... - Seite 17 Juni 2023 Kurzanleitung Abbildung 3-6: Statusleiste während der Bereitstellung A. Status der Verbindung zum CC21 (wenn rot auf Verbindungsproblem hinweist) B. Status der Verbindung zum Messumformer C. Verbindung zwischen Messumformer und Wireless-Netzwerk D. Zeigt an, ob der Messumformer über Bereitstellungsinformationen verfügt E.
-
Seite 18: Installation Eines Rosemount Wireless Korrosionsmessumformers
Schulungsleiter geschult wurden. 4.1 Installation eines Rosemount Wireless WT210 Korrosionsmessumformers Abbildung 4-1 zeigt, wie das Installationsfenster bei der Installation von Rosemount Wireless WT210 Korrosionsmessumformern dargestellt wird. Detaillierte Installationsanweisungen finden Sie in der Kurzanleitung für den Rosemount Wireless WT210 Korrosionsmessumformer. Emerson.com/Rosemount... - Seite 19 Juni 2023 Kurzanleitung Abbildung 4-1: Installation des WT210 mit der Installationsanwendung A. Schaltfläche „Start/Pause“ B. Schaltfläche „Complete“ (Abschließen) C. Gemessene Stärke des Messumformers (mm oder in.) D. Gemessene Temperatur des Messumformers (Celsius oder Fahrenheit) E. Kopplungsamplitude des Messumformers zur Messoberfläche (Aktualisierung alle 1 Sekunde) F.
-
Seite 20: Störungsanalyse Und -Beseitigung
Anmerkung Es kann bis zu zwei Minuten dauern, bis der Sensor die erste Wellenform zur Anwendung sendet. Sollte nach dieser Zeit keine Kommunikation erfolgen, die USB-Verbindung vom Tablet zum CC21 überprüfen und anschließend die unten empfohlenen Maßnahmen ergreifen. Emerson.com/Rosemount... - Seite 21 Juni 2023 Kurzanleitung Empfohlene Maßnahmen 1. Die Installationsanwendung schließen. 2. Das USB-Kabel des CC21 vom Tablet-PC trennen. 3. Den CC21 vom Messumformer trennen. 4. Den CC21 wieder an den Messumformer anschließen. 5. Den CC21 wieder an den Tablet-PC anschließen. 6. Die Installationsanwendung neu starten. Kurzanleitung...
-
Seite 22: Produkt-Zulassungen
5.1 Informationen zu EU-Richtlinien Eine Kopie der EU-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neueste Version der EU- Konformitätserklärung ist unter Emerson.com/Rosemount zu finden. 5.2 Standardbescheinigung Das Gerät wurde standardmäßig untersucht und geprüft, um zu gewährleisten, dass die Konstruktion die grundlegenden elektrischen, mechanischen und Brandschutzanforderungen eines national anerkannten Prüflabors (NRTL), zugelassen von der Federal... - Seite 23 Juni 2023 Kurzanleitung 5.5 Kanada SGSNA/19/BAS/00003 Zulassungs-Nr.: UL 913 - 8. Ausgabe, Revision 6. Dez. 2013 Normen: Nur mit zugelassenem Sensor verwenden – siehe Kennzeichnun‐ gen: Anweisungen. Gefahr einer statischen Aufladung Das CC21 Inbetriebnahmekabel darf nur in Ex-frei‐ Spezielle Vo‐ raussetzungen: en Bereichen verwendet werden –...
- Seite 24 Siehe Zulassung für spezielle Voraussetzungen zur Spezielle Vo‐ raussetzungen: sicheren Verwendung. 5.9 Brasilien UL-BR 19.1144X Zulassungs-Nr.: ABNT NBR IEC 60079-0:2013, ABNT NBR IEC Normen: 60079-11:2013 [Ex ia Ga] IIC Kennzeichnun‐ gen: Siehe Zulassung für spezielle Voraussetzungen zur Spezielle Vo‐ raussetzungen: sicheren Verwendung. Emerson.com/Rosemount...
-
Seite 25: Konformitätserklärung
Juni 2023 Kurzanleitung 6 Konformitätserklärung Kurzanleitung... - Seite 26 Kurzanleitung Juni 2023 Emerson.com/Rosemount...
-
Seite 27: China Rohs
使用管理办法》(“中国 RoHS 2”)， 并已设立符合规体系以履行艾默生在第 32 号令项下的相关义务 Permasense, eine strategische Geschäftseinheit von Emerson Electric Co, St. Louis, Missouri und Teil von Emerson Process Management („Emerson“), kennt und verfügt über ein Programm zur Erfüllung seiner relevanten Verpflichtungen gemäß chinesischer Verordnung Nr. 32, 2016; administrative Maßnahmen zur Beschränkung von Gefahrstoffen in Elektro- und Elektronikgeräten (China RoHS 2), die... - Seite 28 © 2023 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
