Produktdatenblatt
00813-0105-4485, Rev CA
Dezember 2011
LEISTUNGSDATEN FÜR 1195
Tabelle 59. Ungenauigkeit des Durchflusskoeffizienten
(2)
Beta (E)
E < 0,1
0,1 < E < 0,2
0,2 < E < 0,6
0,6 < E < 0,8
(1) Ohne entsprechende Ein- und Auslaufstrecke kann der Fehler
aufgrund der Ungenauigkeit des Durchflusskoeffizienten um bis
zu 1,5 % - 5 % höher liegen. Weitere Informationen erhalten Sie
von Emerson Process Management.
E
(2)
= Messblendenbohrung
Rohrinnendurchmesser
Leitungsnennweiten
1
• 15 mm (
/
in.)
2
• 25 mm (1 in.)
1
• 140 mm (
/
in.)
2
Auslegung
Wenn Sie Unterstützung benötigen, setzen Sie sich mit Emerson
Process Management in Verbindung. Zur Überprüfung der
Anwendung wird vor der Bestellung ein Konfigurationsdatenblatt
benötigt.
FUNKTIONSDATEN FÜR 1195
Anwendung
• Flüssigkeit
• Gas
• Dampf
Zulässige Prozesstemperaturen
Standard (direkte/externe Montage):
• -40 bis 232 °C (-40 bis 450 °F)
Erweitert (externe Montage nur mit Optionscode T):
• -100 bis 454 °C (-148 bis 850 °F)

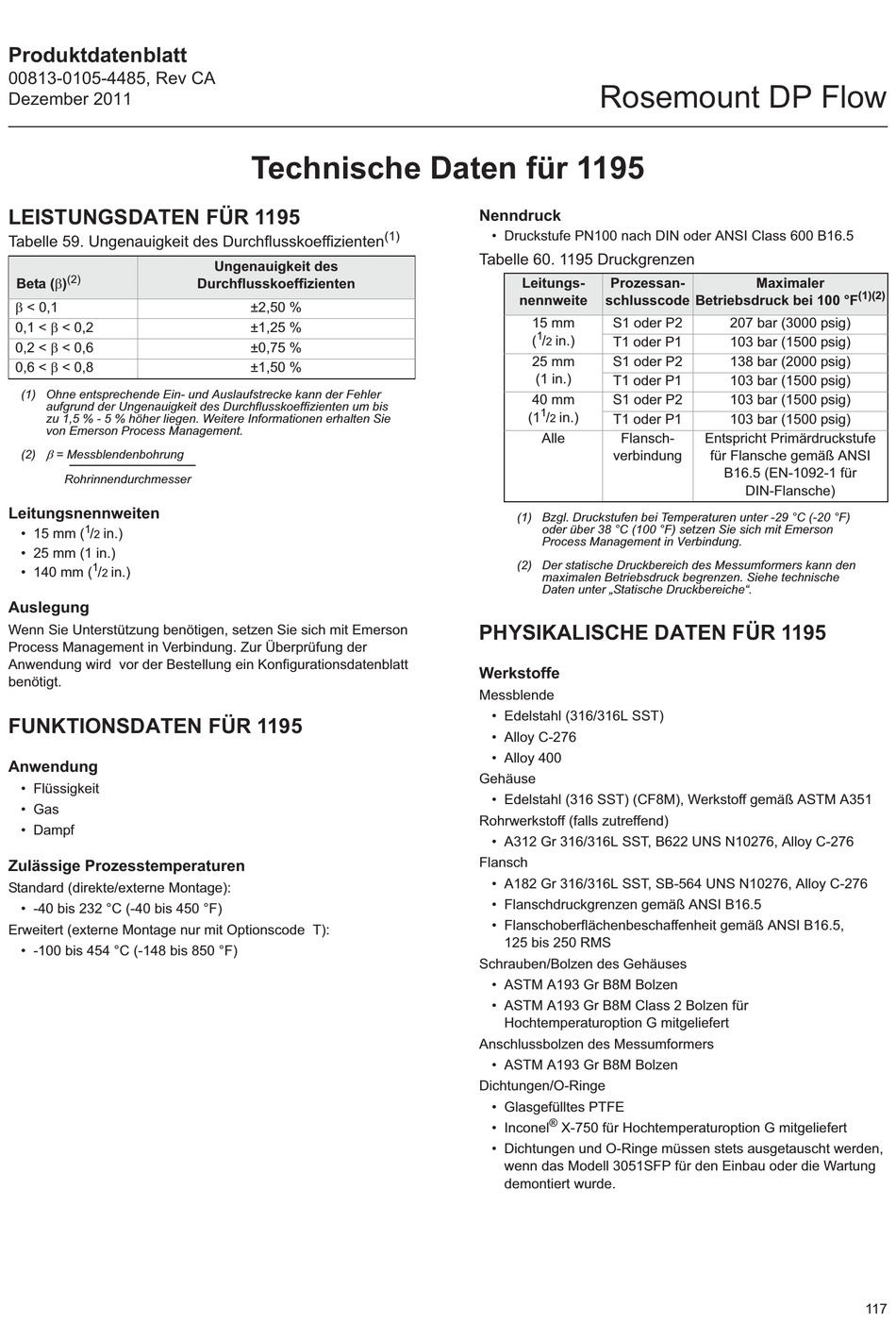

Technische Daten für 1195
Ungenauigkeit des
Durchflusskoeffizienten
±2,50 %
±1,25 %
±0,75 %
±1,50 %
Nenndruck
• Druckstufe PN100 nach DIN oder ANSI Class 600 B16.5
(1)
Tabelle 60. 1195 Druckgrenzen
Leitungs-
nennweite
15 mm
1
(
/
2
25 mm
(1 in.)
40 mm
1
(1
/
2
Alle
(1) Bzgl. Druckstufen bei Temperaturen unter -29 °C (-20 °F)
oder über 38 °C (100 °F) setzen Sie sich mit Emerson
Process Management in Verbindung.
(2) Der statische Druckbereich des Messumformers kann den
maximalen Betriebsdruck begrenzen. Siehe technische
Daten unter „Statische Druckbereiche".
PHYSIKALISCHE DATEN FÜR 1195
Werkstoffe
Messblende
• Edelstahl (316/316L SST)
• Alloy C-276
• Alloy 400
Gehäuse
• Edelstahl (316 SST) (CF8M), Werkstoff gemäß ASTM A351
Rohrwerkstoff (falls zutreffend)
• A312 Gr 316/316L SST, B622 UNS N10276, Alloy C-276
Flansch
• A182 Gr 316/316L SST, SB-564 UNS N10276, Alloy C-276
• Flanschdruckgrenzen gemäß ANSI B16.5
• Flanschoberflächenbeschaffenheit gemäß ANSI B16.5,
125 bis 250 RMS
Schrauben/Bolzen des Gehäuses
• ASTM A193 Gr B8M Bolzen
• ASTM A193 Gr B8M Class 2 Bolzen für
Hochtemperaturoption G mitgeliefert
Anschlussbolzen des Messumformers
• ASTM A193 Gr B8M Bolzen
Dichtungen/O-Ringe
• Glasgefülltes PTFE
®
• Inconel
• Dichtungen und O-Ringe müssen stets ausgetauscht werden,
wenn das Modell 3051SFP für den Einbau oder die Wartung
demontiert wurde.
Rosemount DP Flow
Prozessan-
schlusscode
Betriebsdruck bei 100 °F
S1 oder P2
in.)
T1 oder P1
S1 oder P2
T1 oder P1
S1 oder P2
in.)
T1 oder P1
Flansch-
Entspricht Primärdruckstufe
verbindung
für Flansche gemäß ANSI
B16.5 (EN-1092-1 für
X-750 für Hochtemperaturoption G mitgeliefert
Maximaler
(1)(2)
207 bar (3000 psig)
103 bar (1500 psig)
138 bar (2000 psig)
103 bar (1500 psig)
103 bar (1500 psig)
103 bar (1500 psig)
DIN-Flansche)
117
