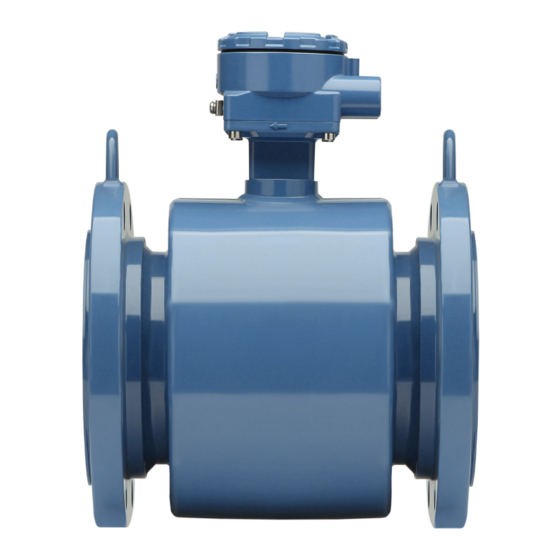

Emerson Rosemount MS Kurzanleitung Für Die Installation
Durchflussmesssystem
Verwandte Anleitungen für Emerson Rosemount MS
Inhaltszusammenfassung für Emerson Rosemount MS
- Seite 1 Kurzanleitung für die Installation 00825-0105-00MS, Rev AA November 2019 Messrohr des magnetisch-induktiven ™ Durchflussmesssystems Rosemount für die Messung von Schlämmen...
-
Seite 2: Sicherheit
Kurzanleitung für die Installation November 2019 Sicherheit WARNUNG • Die Nichteinhaltung dieser Installationsrichtlinien kann zu ernsthaften Verletzungen bis hin zum Tode führen. • Installations- und Serviceanleitungen sind nur für die Verwendung durch qualifiziertes Personal vorgesehen. Es dürfen keine anderen Servicearbeiten als die in der Betriebsanleitung aufgeführten Arbeiten durchgeführt werden, sofern keine entsprechende Qualifizierung vorliegt. - Seite 3 November 2019 Kurzanleitung für die Installation ACHTUNG • Die Auskleidung des Messrohrs ist empfindlich und daher vorsichtig zu behandeln. Schäden an der Auskleidung können das Messrohr unbrauchbar machen. Die Nichtbeachtung dieser Anweisungen kann zu schweren Schäden an der Auskleidung des Messrohrs führen und den Austausch des Messrohrs erforderlich machen.
-
Seite 4: Sicherheit Bei Der Handhabung Und Beim Heben
Kurzanleitung für die Installation November 2019 Sicherheit bei der Handhabung und beim Heben ACHTUNG Um die Gefahr von Personen- und Sachschäden zu reduzieren, sind alle Anweisungen zur Handhabung und zum Heben zu befolgen. • Alle Teile vorsichtig handhaben, um Schäden zu vermeiden. Das System wenn möglich in der originalen Versandverpackung an den Einbauort bringen. - Seite 5 November 2019 Kurzanleitung für die Installation 1.1.1 Hebeösen ACHTUNG Sofern vorhanden die Hebeösen an den Flanschen verwenden, um das Durchflussmesssystem zu transportieren und am Einbauort in seine Einbauposition abzusenken. Wenn keine Hebeösen vorhanden sind, muss das Durchflussmesssystem an beiden Seiten des Gehäuses mit einem Hebegurt gesichert werden.
-
Seite 6: Einführung
Zur Warenrücksendung sind die entsprechenden Verfahren von Emerson einzuhalten. Diese Verfahren sorgen für die Einhaltung der gesetzlichen Transportvorschriften und gewährleisten ein sicheres Arbeitsumfeld für die Mitarbeiter von Emerson. Bei Nichtbeachtung der Verfahren von Emerson wird die Annahme der Warenrücksendung verweigert. ™... - Seite 7 November 2019 Kurzanleitung für die Installation Emerson Flow Kundenservice E-Mail: • Weltweit: flow.support@emerson.com • Asien/Pazifik: APflow.support@emerson.com Telefon: Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Vereinigte 800 522 6277 Vereinigtes 0870 240 Australien 800 158 727 Staaten Königreich 1978 Kanada...
-
Seite 8: Ein- Und Auslaufstrecken
Kurzanleitung für die Installation November 2019 Lage und Stellung Umgebungsanforderungen Übermäßige Wärme und Vibrationen vermeiden, um die maximale Lebensdauer des Messumformers zu gewährleisten. Zu typischen Problembereichen gehören u. a.: • Installationen in feuchtwarmen oder heißen Umgebungen mit direkter Sonneneinstrahlung • Außeninstallationen in kalten Umgebungen Ein- und Auslaufstrecken Um die spezifizierte Genauigkeit über einen großen Bereich... - Seite 9 November 2019 Kurzanleitung für die Installation Abbildung 3-2: Durchflussrichtungspfeil Kurzanleitung für die Installation...
-
Seite 10: Lage Und Ausrichtung Des Messrohrs
Kurzanleitung für die Installation November 2019 Lage und Ausrichtung des Messrohrs Das Messrohr ist so zu installieren, dass es während des Betriebs stets gefüllt bleibt. Je nach Einbauort spielt auch die Ausrichtung eine Rolle. • Beim vertikalen Einbau mit Durchflussrichtung von unten nach oben bleibt der Querschnitt unabhängig vom Durchfluss stets gefüllt. -
Seite 11: Elektrodenausrichtung
November 2019 Kurzanleitung für die Installation Elektrodenausrichtung Die Elektroden im Messrohr sind ordnungsgemäß ausgerichtet, wenn die beiden Messelektroden in der 3-Uhr- und 9-Uhr-Stellung oder in einem Winkel von 45 Grad zur Horizontalen positioniert sind (siehe linker Teil von Abbildung 3-4). Einbaulagen, durch die die Oberseite des Messrohrs in einem Winkel von 90 Grad zur Vertikalen positioniert wird, sind zu vermeiden (siehe rechter Teil von Abbildung... -
Seite 12: Messrohre In Flanschbauweise
Kurzanleitung für die Installation November 2019 Messrohrinstallation Messrohre in Flanschbauweise Dichtungen Alle Prozessanschlüsse des Messrohrs müssen mit einer Dichtung versehen werden. Der Dichtungswerkstoff muss mit dem Prozessmedium und den Betriebsbedingungen kompatibel sein. Auf jeder Seite des Erdungsrings ist eine Dichtung erforderlich (siehe Abbildung 4-1). - Seite 13 November 2019 Kurzanleitung für die Installation Schrauben Anmerkung Nicht jeweils nur eine Seite festziehen. Es müssen beide Seiten gleichzeitig festgezogen werden. Beispiel: 1. Einlaufstrecke anlegen 2. Auslaufstrecke anlegen 3. Einlaufstrecke festziehen 4. Auslaufstrecke festziehen Nicht zuerst die Einlaufstrecke anlegen und festziehen und erst danach die Auslaufstrecke anlegen und festziehen.
- Seite 14 Kurzanleitung für die Installation November 2019 Abbildung 4-2: Reihenfolge für das Anziehen der Flanschschrauben Vor der Installation den Auskleidungswerkstoff des Messrohrs identifizieren, um sicherzustellen, dass die empfohlenen Drehmomentwerte angewandt werden. Tabelle 4-1: Auskleidungswerkstoff Fluorpolymer-Auskleidungen Andere Auskleidungen T – PTFE P – Polyurethan K - PFA+ N –...
- Seite 15 400 mm (16 Zoll) 450 mm (18 Zoll) 500 mm (20 Zoll) 600 mm (24 Zoll) Tabelle 4-4: Empfohlene Flanschschrauben-Drehmomentwerte für Messrohre des Typs Rosemount MS mit anderen Auskleidungen (kein Fluorpolymer) (EN 1092-1) Nenn Nennweite Andere Auskleidungen (kein Fluorpolymer) (in Newtonme-...
- Seite 16 Kurzanleitung für die Installation November 2019 Tabelle 4-4: Empfohlene Flanschschrauben-Drehmomentwerte für Messrohre des Typs Rosemount MS mit anderen Auskleidungen (kein Fluorpolymer) (EN 1092-1) (Fortsetzung) Nenn Nennweite Andere Auskleidungen (kein Fluorpolymer) (in Newtonme- wei- tern) tenc- PN 10 PN 16 PN 25...
- Seite 17 November 2019 Kurzanleitung für die Installation Prozesserdung Die Abbildungen in diesem Abschnitt zeigen ausschließlich die bewährten Vorgehensweisen für die Installation der Anschlüsse für die Prozesserdung. Bei Installationen in leitenden, nicht ausgekleideten Rohrleitungen kann es akzeptabel sein, einen Erdungsring oder einen Auskleidungsschutz zu erden, um eine Prozesserdung zu erreichen.
- Seite 18 Kurzanleitung für die Installation November 2019 Abbildung 5-2: Erdung mit Erdungsringen oder Auskleidungsschutz in leitenden Rohrleitungen A. Erdungsringe oder Auskleidungsschutz Abbildung 5-3: Erdung mit Erdungsringen oder Auskleidungsschutz in nicht leitenden Rohrleitungen A. Erdungsringe oder Auskleidungsschutz ™ Messrohr des magnetisch-induktiven Durchflussmesssystems Rosemount MS für die Messung Schlämmen...
- Seite 19 November 2019 Kurzanleitung für die Installation Abbildung 5-4: Erdung mit Referenzelektrode in leitenden Rohrleitungen ohne Auskleidung Abbildung 5-5: Erdung ab Nennweite 250 mm (10 Zoll) Kurzanleitung für die Installation...
-
Seite 20: Plan Für Die Verkabelung Des Messrohrs Mit Dem Messumformer
Kurzanleitung für die Installation November 2019 Plan für die Verkabelung des Messrohrs mit dem Messumformer Abbildung 6-1: Verkabelung mit einem Komponentenkabel ™ Messrohr des magnetisch-induktiven Durchflussmesssystems Rosemount MS für die Messung Schlämmen... - Seite 21 November 2019 Kurzanleitung für die Installation Produktzertifizierungen Detaillierte Informationen über die Zulassungen sowie Installationszeichnungen finden sich in den entsprechenden unten aufgeführten Dokumenten: • Dokumentennummer 00825-MA00-0009: Zulassungsdokument Rosemount 8782 und MS - Class Division • Dokumentennummer 00825-MA00-0010: Zulassungsdokument Rosemount 8782 und MS - IECEx und ATEX •...
- Seite 22 Kurzanleitung für die Installation November 2019 ™ Messrohr des magnetisch-induktiven Durchflussmesssystems Rosemount MS für die Messung Schlämmen...
- Seite 23 November 2019 Kurzanleitung für die Installation Kurzanleitung für die Installation...
- Seite 24 © 2019 Rosemount, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount, 8600, 8700, und 8800 sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
