Rosemount DP Flow

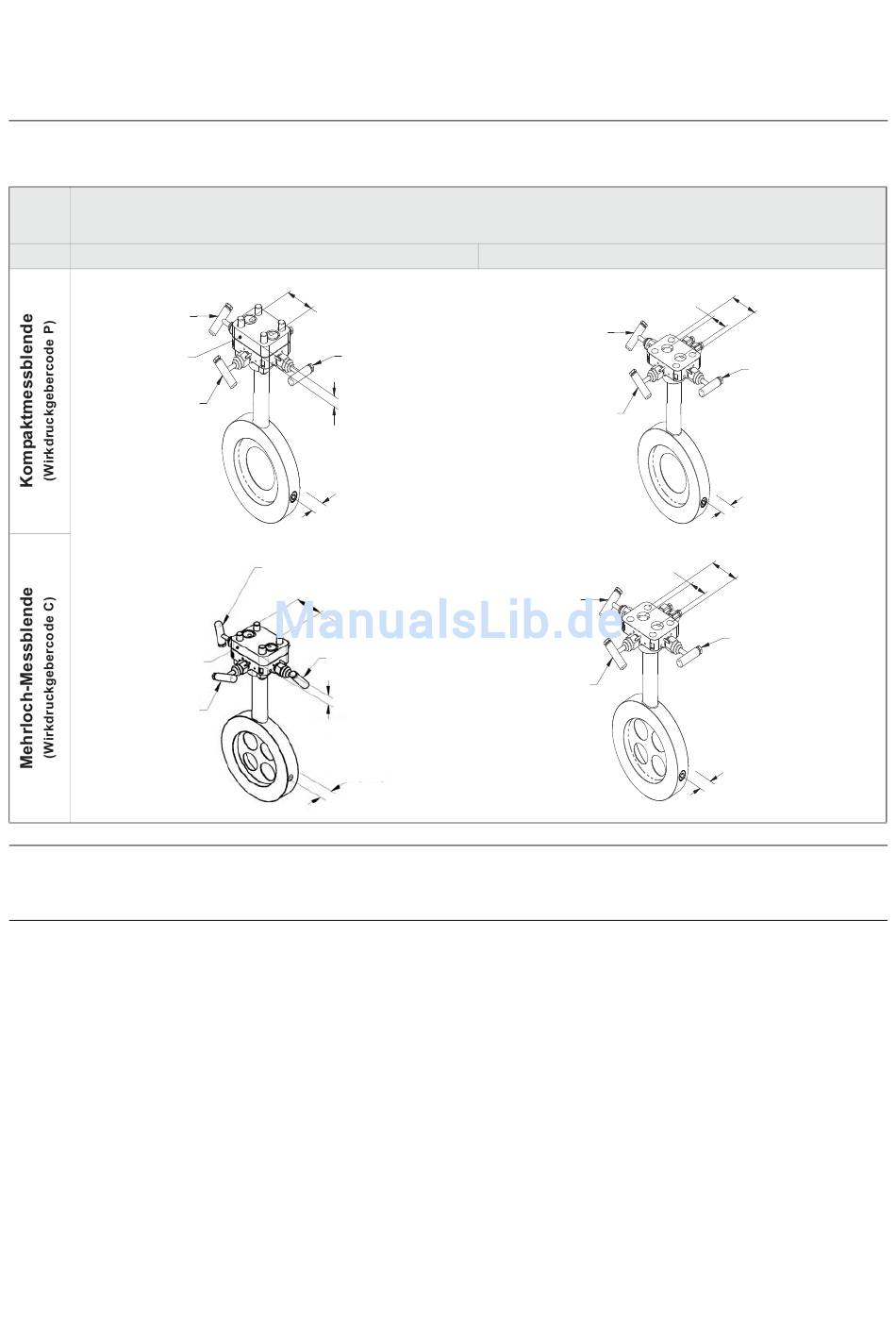

MAßZEICHNUNGEN FÜR 405
Frontansicht (Messumformeranschluss A3)
GERÄTEVENTIL
HOCHDRUCKSEITE
ADAPTERPLATTE
AUSGLEICHSVENTIL
ADAPTERPLATTE
AUSGLEICHSVENTIL
HINWEIS
Der Messumformeranschlusscode A3 ist für einen traditionellen Messumformer auszuwählen. Dies ist eine
Adapterplatte aus Edelstahl zur Direktmontage von traditionellen Messumformern.
158
Rosemount 405 Kompaktmessblende
(Direktmontage)
54,1
(2,13)
GERÄTEVENTIL
NIEDERDRUCKSEITE
18
(,70)
28,7 (1,13)
GERÄTEVENTIL
HOCHDRUCKSEITE
54,1 (2,13)
GERÄTEVENTIL
NIEDERDRUCKSEITE
18 (,70)
28,7 (1,13)
00813-0105-4485, Rev CA
Frontansicht (Messumformeranschluss D3)
33
(1,30)
GERÄTEVENTIL
HOCHDRUCKSEITE
AUSGLEICHSVENTIL
33
(1,30)
GERÄTEVENTIL
HOCHDRUCKSEITE
AUSGLEICHSVENTIL
Produktdatenblatt
Dezember 2011
54,1
(2,13)
GERÄTEVENTIL
NIEDERDRUCKSEITE
28,7 (1,13)
54,1
(2,13)
GERÄTEVENTIL
NIEDERDRUCKSEITE
28,7 (1,13)
