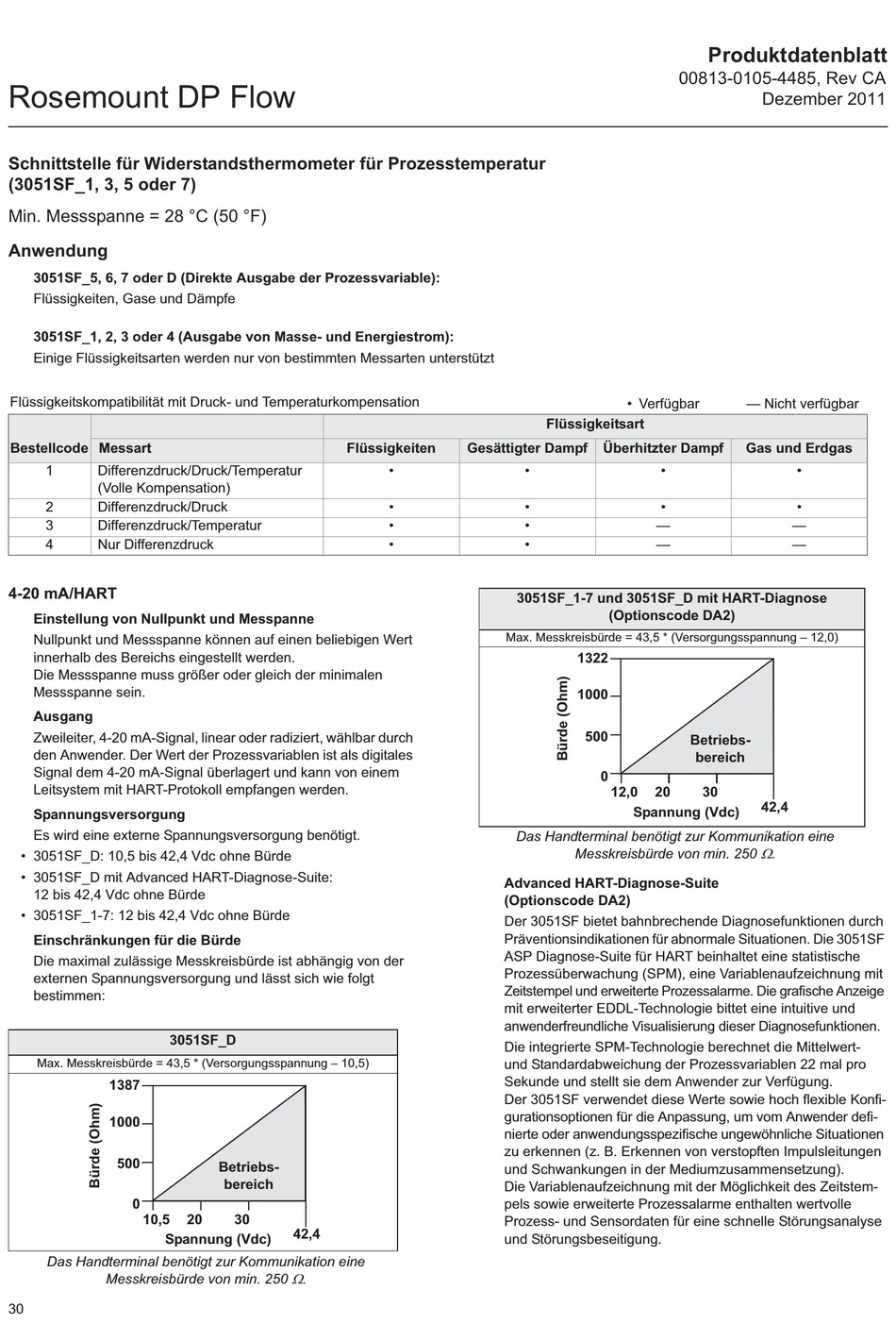

Rosemount DP Flow
Schnittstelle für Widerstandsthermometer für Prozesstemperatur
(3051SF_1, 3, 5 oder 7)
Min. Messspanne = 28 °C (50 °F)
Anwendung
3051SF_5, 6, 7 oder D (Direkte Ausgabe der Prozessvariable):
Flüssigkeiten, Gase und Dämpfe
3051SF_1, 2, 3 oder 4 (Ausgabe von Masse- und Energiestrom):
Einige Flüssigkeitsarten werden nur von bestimmten Messarten unterstützt
Flüssigkeitskompatibilität mit Druck- und Temperaturkompensation
Bestellcode
Messart
1
Differenzdruck/Druck/Temperatur
(Volle Kompensation)
2
Differenzdruck/Druck
3
Differenzdruck/Temperatur
4
Nur Differenzdruck
4-20 mA/HART
Einstellung von Nullpunkt und Messpanne
Nullpunkt und Messspanne können auf einen beliebigen Wert
innerhalb des Bereichs eingestellt werden.
Die Messspanne muss größer oder gleich der minimalen
Messspanne sein.
Ausgang
Zweileiter, 4-20 mA-Signal, linear oder radiziert, wählbar durch
den Anwender. Der Wert der Prozessvariablen ist als digitales
Signal dem 4-20 mA-Signal überlagert und kann von einem
Leitsystem mit HART-Protokoll empfangen werden.
Spannungsversorgung
Es wird eine externe Spannungsversorgung benötigt.
• 3051SF_D: 10,5 bis 42,4 Vdc ohne Bürde
• 3051SF_D mit Advanced HART-Diagnose-Suite:
12 bis 42,4 Vdc ohne Bürde
• 3051SF_1-7: 12 bis 42,4 Vdc ohne Bürde
Einschränkungen für die Bürde
Die maximal zulässige Messkreisbürde ist abhängig von der
externen Spannungsversorgung und lässt sich wie folgt
bestimmen:
3051SF_D
Max. Messkreisbürde = 43,5 * (Versorgungsspannung – 10,5)
1387
1000
500
0
10,5
Spannung (Vdc)
Das Handterminal benötigt zur Kommunikation eine
Messkreisbürde von min. 250
30
Flüssigkeiten
Betriebs-
bereich
20
30
42,4
:
.
Flüssigkeitsart
Gesättigter Dampf
3051SF_1-7 und 3051SF_D mit HART-Diagnose
Max. Messkreisbürde = 43,5 * (Versorgungsspannung – 12,0)
Das Handterminal benötigt zur Kommunikation eine
Advanced HART-Diagnose-Suite
(Optionscode DA2)
Der 3051SF bietet bahnbrechende Diagnosefunktionen durch
Präventionsindikationen für abnormale Situationen. Die 3051SF
ASP Diagnose-Suite für HART beinhaltet eine statistische
Prozessüberwachung (SPM), eine Variablenaufzeichnung mit
Zeitstempel und erweiterte Prozessalarme. Die grafische Anzeige
mit erweiterter EDDL-Technologie bittet eine intuitive und
anwenderfreundliche Visualisierung dieser Diagnosefunktionen.
Die integrierte SPM-Technologie berechnet die Mittelwert-
und Standardabweichung der Prozessvariablen 22 mal pro
Sekunde und stellt sie dem Anwender zur Verfügung.
Der 3051SF verwendet diese Werte sowie hoch flexible Konfi-
gurationsoptionen für die Anpassung, um vom Anwender defi-
nierte oder anwendungsspezifische ungewöhnliche Situationen
zu erkennen (z. B. Erkennen von verstopften Impulsleitungen
und Schwankungen in der Mediumzusammensetzung).
Die Variablenaufzeichnung mit der Möglichkeit des Zeitstem-
pels sowie erweiterte Prozessalarme enthalten wertvolle
Prozess- und Sensordaten für eine schnelle Störungsanalyse
und Störungsbeseitigung.
Produktdatenblatt
00813-0105-4485, Rev CA
• Verfügbar
Überhitzter Dampf
(Optionscode DA2)
1322
1000
500
Betriebs-
bereich
0
12,0
20
30
Spannung (Vdc)
Messkreisbürde von min. 250
Dezember 2011
— Nicht verfügbar
Gas und Erdgas
42,4
:
.
