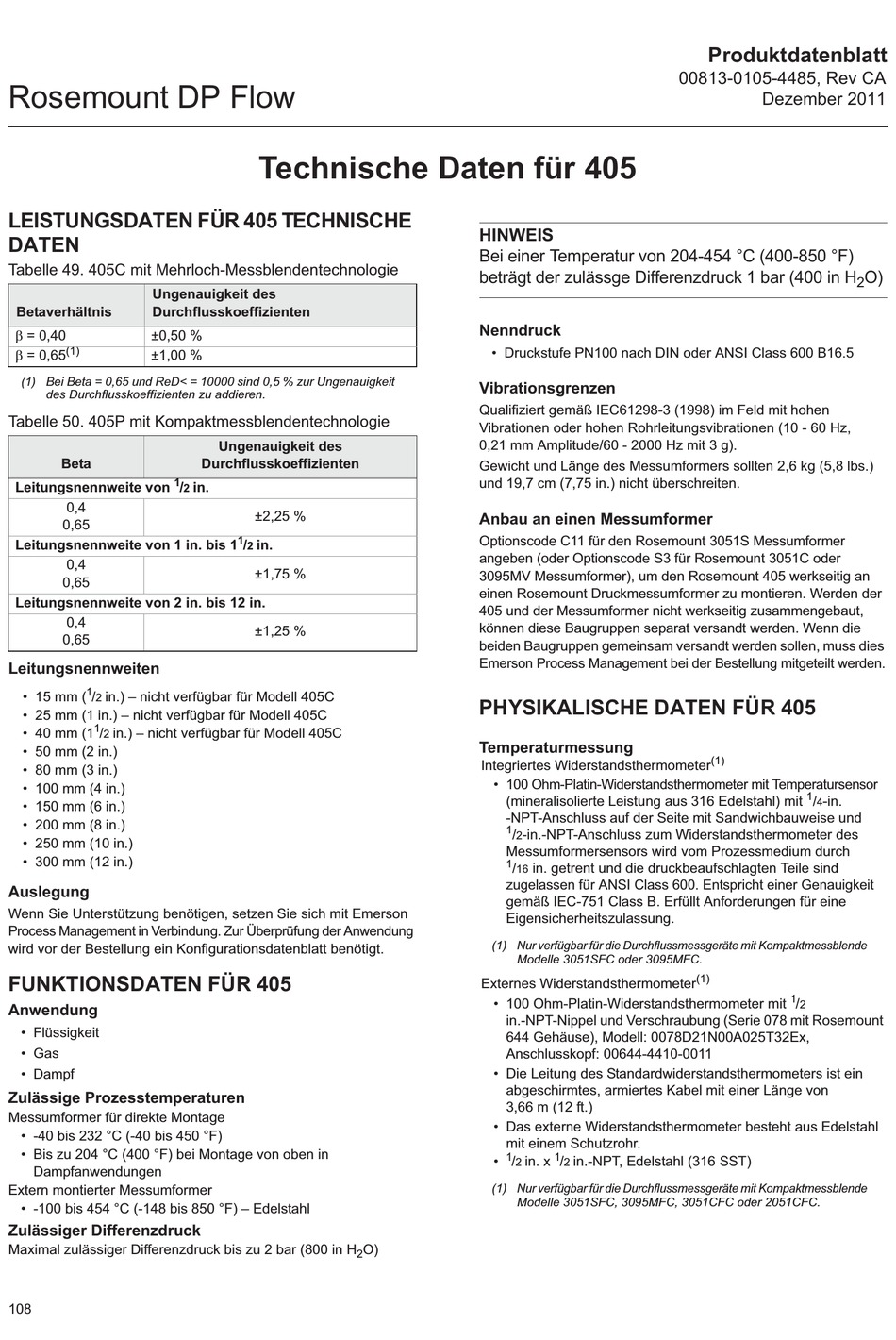

Rosemount DP Flow
LEISTUNGSDATEN FÜR 405 TECHNISCHE
DATEN
Tabelle 49. 405C mit Mehrloch-Messblendentechnologie
Ungenauigkeit des
Betaverhältnis
Durchflusskoeffizienten
E = 0,40
±0,50 %
(1)
E = 0,65
±1,00 %
(1) Bei Beta = 0,65 und ReD< = 10000 sind 0,5 % zur Ungenauigkeit
des Durchflusskoeffizienten zu addieren.
Tabelle 50. 405P mit Kompaktmessblendentechnologie
Beta
1
Leitungsnennweite von
0,4
0,65
Leitungsnennweite von 1 in. bis 1
0,4
0,65
Leitungsnennweite von 2 in. bis 12 in.
0,4
0,65
Leitungsnennweiten
1
• 15 mm (
/
in.) – nicht verfügbar für Modell 405C
2
• 25 mm (1 in.) – nicht verfügbar für Modell 405C
1
• 40 mm (1
/
in.) – nicht verfügbar für Modell 405C
2
• 50 mm (2 in.)
• 80 mm (3 in.)
• 100 mm (4 in.)
• 150 mm (6 in.)
• 200 mm (8 in.)
• 250 mm (10 in.)
• 300 mm (12 in.)
Auslegung
Wenn Sie Unterstützung benötigen, setzen Sie sich mit Emerson
Process Management in Verbindung. Zur Überprüfung der Anwendung
wird vor der Bestellung ein Konfigurationsdatenblatt benötigt.
FUNKTIONSDATEN FÜR 405
Anwendung
• Flüssigkeit
• Gas
• Dampf
Zulässige Prozesstemperaturen
Messumformer für direkte Montage
• -40 bis 232 °C (-40 bis 450 °F)
• Bis zu 204 °C (400 °F) bei Montage von oben in
Dampfanwendungen
Extern montierter Messumformer
• -100 bis 454 °C (-148 bis 850 °F) – Edelstahl
Zulässiger Differenzdruck
Maximal zulässiger Differenzdruck bis zu 2 bar (800 in H
108
Technische Daten für 405
Ungenauigkeit des
Durchflusskoeffizienten
/
in.
2
±2,25 %
1
/
in.
2
±1,75 %
±1,25 %
HINWEIS
Bei einer Temperatur von 204-454 °C (400-850 °F)
beträgt der zulässge Differenzdruck 1 bar (400 in H
Nenndruck
• Druckstufe PN100 nach DIN oder ANSI Class 600 B16.5
Vibrationsgrenzen
Qualifiziert gemäß IEC61298-3 (1998) im Feld mit hohen
Vibrationen oder hohen Rohrleitungsvibrationen (10 - 60 Hz,
0,21 mm Amplitude/60 - 2000 Hz mit 3 g).
Gewicht und Länge des Messumformers sollten 2,6 kg (5,8 lbs.)
und 19,7 cm (7,75 in.) nicht überschreiten.
Anbau an einen Messumformer
Optionscode C11 für den Rosemount 3051S Messumformer
angeben (oder Optionscode S3 für Rosemount 3051C oder
3095MV Messumformer), um den Rosemount 405 werkseitig an
einen Rosemount Druckmessumformer zu montieren. Werden der
405 und der Messumformer nicht werkseitig zusammengebaut,
können diese Baugruppen separat versandt werden. Wenn die
beiden Baugruppen gemeinsam versandt werden sollen, muss dies
Emerson Process Management bei der Bestellung mitgeteilt werden.
PHYSIKALISCHE DATEN FÜR 405
Temperaturmessung
Integriertes Widerstandsthermometer
• 100 Ohm-Platin-Widerstandsthermometer mit Temperatursensor
(mineralisolierte Leistung aus 316 Edelstahl) mit
-NPT-Anschluss auf der Seite mit Sandwichbauweise und
1
/
-in.-NPT-Anschluss zum Widerstandsthermometer des
2
Messumformersensors wird vom Prozessmedium durch
1
/
16
zugelassen für ANSI Class 600. Entspricht einer Genauigkeit
gemäß IEC-751 Class B. Erfüllt Anforderungen für eine
Eigensicherheitszulassung.
(1) Nur verfügbar für die Durchflussmessgeräte mit Kompaktmessblende
Modelle 3051SFC oder 3095MFC.
Externes Widerstandsthermometer
• 100 Ohm-Platin-Widerstandsthermometer mit
in.-NPT-Nippel und Verschraubung (Serie 078 mit Rosemount
644 Gehäuse), Modell: 0078D21N00A025T32Ex,
Anschlusskopf: 00644-4410-0011
• Die Leitung des Standardwiderstandsthermometers ist ein
abgeschirmtes, armiertes Kabel mit einer Länge von
3,66 m (12 ft.)
• Das externe Widerstandsthermometer besteht aus Edelstahl
mit einem Schutzrohr.
1
•
/
in. x
2
(1) Nur verfügbar für die Durchflussmessgeräte mit Kompaktmessblende
Modelle 3051SFC, 3095MFC, 3051CFC oder 2051CFC.
O)
2
00813-0105-4485, Rev CA
in. getrent und die druckbeaufschlagten Teile sind
(1)
1
/
in.-NPT, Edelstahl (316 SST)
2
Produktdatenblatt
Dezember 2011
O)
2
(1)
1
/
-in.
4
1
/
2
