Rosemount DP Flow
Ausrichtung des Annubar-Durchflussmessgeräts
Für die Modelle 3051SFA, 3051CFA, 2051CFA, 485, 585

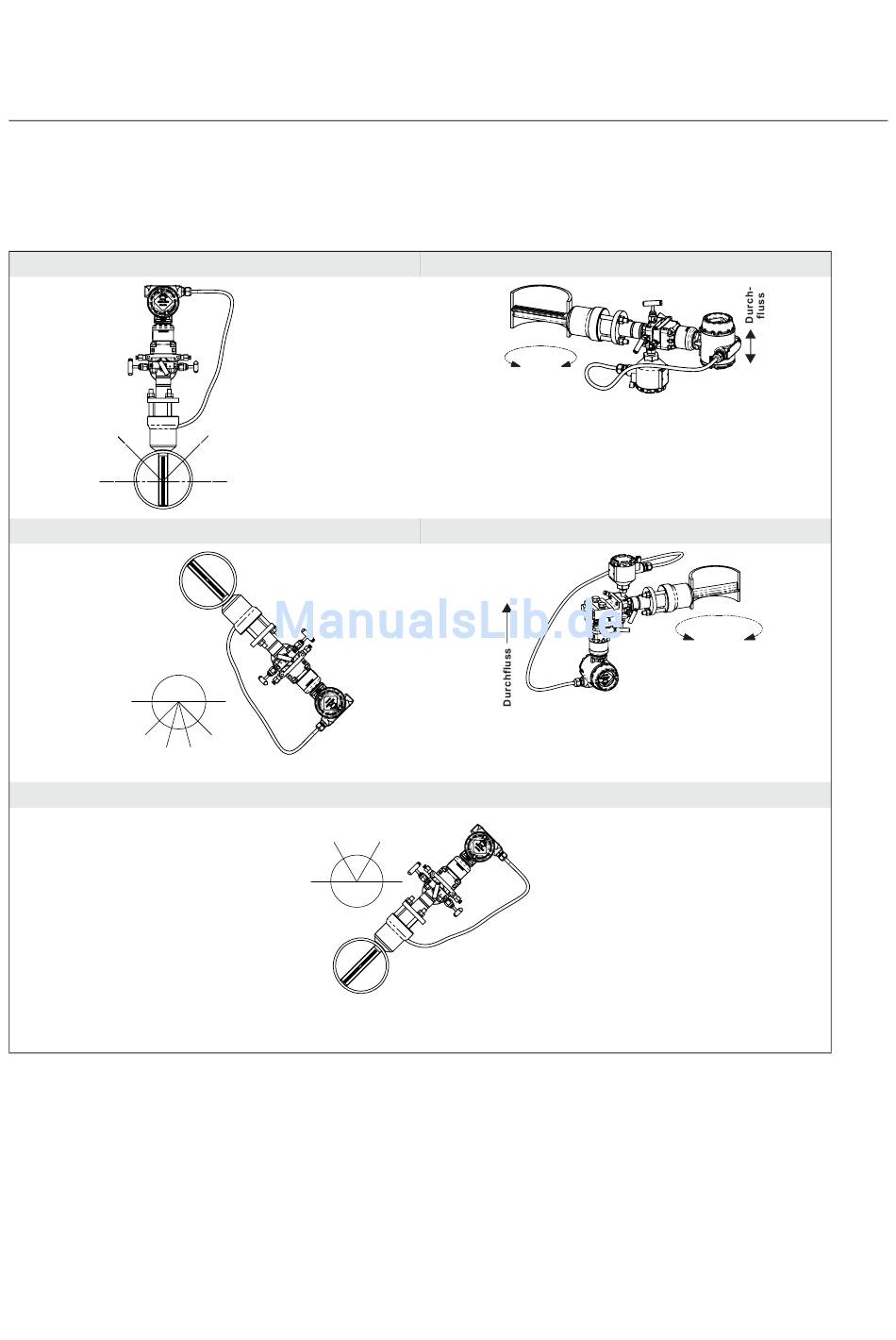

Ausrichtung des Annubar-Durchflussmessgeräts bei direkter Montage (empfohlen)
Gas (Horizontal)
45°
Flüssigkeiten und Dampf (Horizontal)
45°
Empfohlener
30°
Bereich 30°
(1) Die empfohlene Einbaulage des Durchflussmessgeräts kann sich für die Annubar-Ausführungen mit Flo-Tap und Zahnstangenantrieb unterscheiden.
(2) Hinweis: Diese Einbaulage wird nicht für das Modell 585 mit Annubar-Ausführung L (Frischdampf) empfohlen. Für das Annubar-Modell 585 für
Frischdampf verwenden Sie die Montageempfehlungen der Einbaulage für Flüssigkeiten und Dampf (horizontal).
170
Empfohlener Bereich
90°
45°
45°
Empfohlener
Bereich 30°
Montage von oben für Dampf (Horizontal)
Empfohlener Bereich
60°
60°
Hinweis: Bei einer Dampfqualität von weniger als 100 % muss das
Annubar-Modell um 15° von der vertikalen Einbaulage versetzt werden.
360°
(2)
60°
Produktdatenblatt
00813-0105-4485, Rev CA
(1)
Gas (Vertikal)
Dampf (Vertikal)
360°
Dezember 2011
