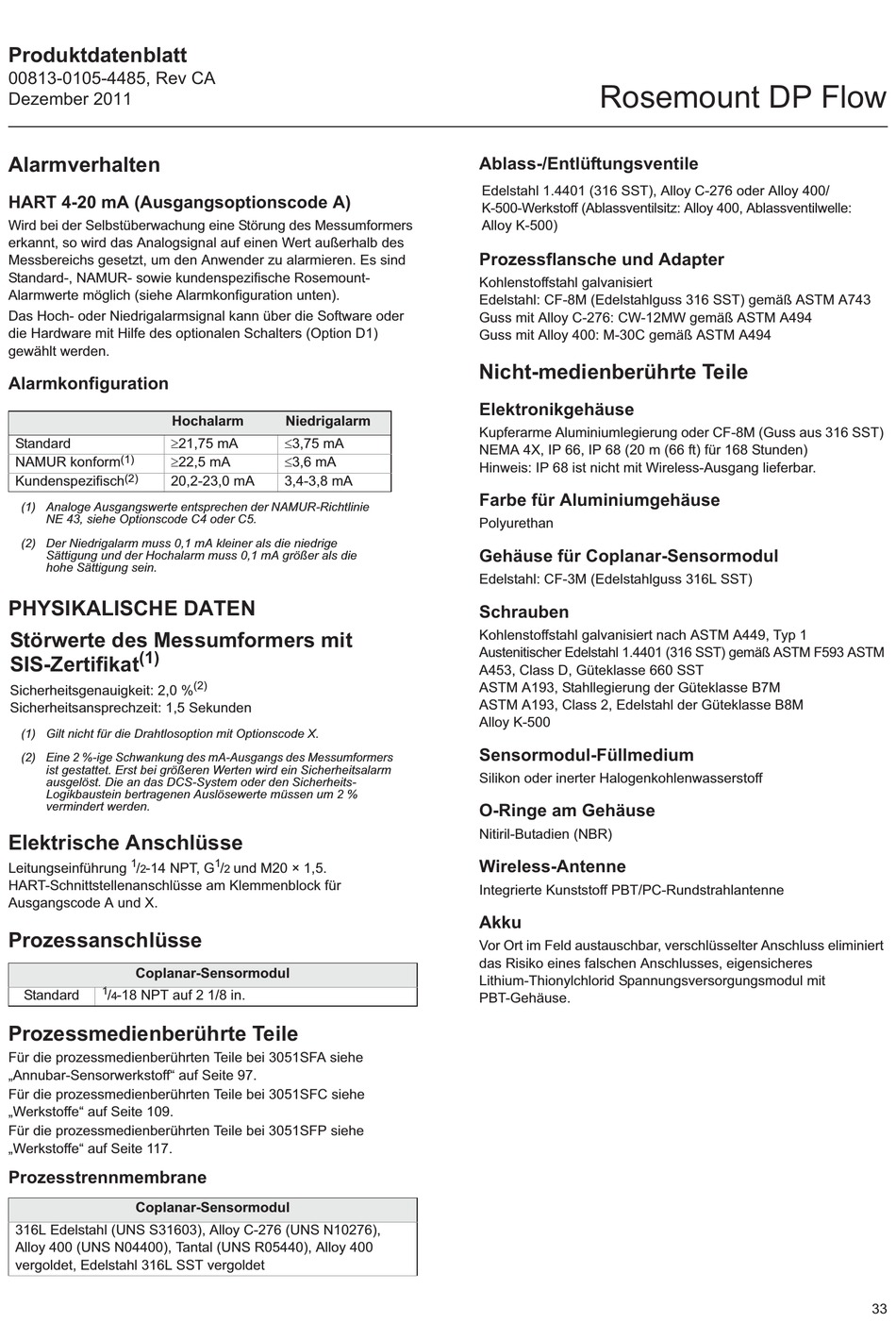

Produktdatenblatt
00813-0105-4485, Rev CA
Dezember 2011
Alarmverhalten
HART 4-20 mA (Ausgangsoptionscode A)
Wird bei der Selbstüberwachung eine Störung des Messumformers
erkannt, so wird das Analogsignal auf einen Wert außerhalb des
Messbereichs gesetzt, um den Anwender zu alarmieren. Es sind
Standard-, NAMUR- sowie kundenspezifische Rosemount-
Alarmwerte möglich (siehe Alarmkonfiguration unten).
Das Hoch- oder Niedrigalarmsignal kann über die Software oder
die Hardware mit Hilfe des optionalen Schalters (Option D1)
gewählt werden.
Alarmkonfiguration
Hochalarm
t21,75 mA
Standard
t22,5 mA
(1)
NAMUR konform
(2)
Kundenspezifisch
20,2-23,0 mA
(1) Analoge Ausgangswerte entsprechen der NAMUR-Richtlinie
NE 43, siehe Optionscode C4 oder C5.
(2) Der Niedrigalarm muss 0,1 mA kleiner als die niedrige
Sättigung und der Hochalarm muss 0,1 mA größer als die
hohe Sättigung sein.
PHYSIKALISCHE DATEN
Störwerte des Messumformers mit
(1)
SIS-Zertifikat
Sicherheitsgenauigkeit: 2,0 %
Sicherheitsansprechzeit: 1,5 Sekunden
(1) Gilt nicht für die Drahtlosoption mit Optionscode X.
(2) Eine 2 %-ige Schwankung des mA-Ausgangs des Messumformers
ist gestattet. Erst bei größeren Werten wird ein Sicherheitsalarm
ausgelöst. Die an das DCS-System oder den Sicherheits-
Logikbaustein bertragenen Auslösewerte müssen um 2 %
vermindert werden.
Elektrische Anschlüsse
1
Leitungseinführung
/
-14 NPT, G
2
HART-Schnittstellenanschlüsse am Klemmenblock für
Ausgangscode A und X.
Prozessanschlüsse
Coplanar-Sensormodul
1
Standard
/
-18 NPT auf 2 1/8 in.
4
Prozessmedienberührte Teile
Für die prozessmedienberührten Teile bei 3051SFA siehe
„Annubar-Sensorwerkstoff" auf Seite 97.
Für die prozessmedienberührten Teile bei 3051SFC siehe
„Werkstoffe" auf Seite 109.
Für die prozessmedienberührten Teile bei 3051SFP siehe
„Werkstoffe" auf Seite 117.
Prozesstrennmembrane
Coplanar-Sensormodul
316L Edelstahl (UNS S31603), Alloy C-276 (UNS N10276),
Alloy 400 (UNS N04400), Tantal (UNS R05440), Alloy 400
vergoldet, Edelstahl 316L SST vergoldet
Niedrigalarm
d3,75 mA
d3,6 mA
3,4-3,8 mA
(2)
1
/
und M20 × 1,5.
2
Rosemount DP Flow
Ablass-/Entlüftungsventile
Edelstahl 1.4401 (316 SST), Alloy C-276 oder Alloy 400/
K-500-Werkstoff (Ablassventilsitz: Alloy 400, Ablassventilwelle:
Alloy K-500)
Prozessflansche und Adapter
Kohlenstoffstahl galvanisiert
Edelstahl: CF-8M (Edelstahlguss 316 SST) gemäß ASTM A743
Guss mit Alloy C-276: CW-12MW gemäß ASTM A494
Guss mit Alloy 400: M-30C gemäß ASTM A494
Nicht-medienberührte Teile
Elektronikgehäuse
Kupferarme Aluminiumlegierung oder CF-8M (Guss aus 316 SST)
NEMA 4X, IP 66, IP 68 (20 m (66 ft) für 168 Stunden)
Hinweis: IP 68 ist nicht mit Wireless-Ausgang lieferbar.
Farbe für Aluminiumgehäuse
Polyurethan
Gehäuse für Coplanar-Sensormodul
Edelstahl: CF-3M (Edelstahlguss 316L SST)
Schrauben
Kohlenstoffstahl galvanisiert nach ASTM A449, Typ 1
Austenitischer Edelstahl 1.4401 (316 SST) gemäß ASTM F593 ASTM
A453, Class D, Güteklasse 660 SST
ASTM A193, Stahllegierung der Güteklasse B7M
ASTM A193, Class 2, Edelstahl der Güteklasse B8M
Alloy K-500
Sensormodul-Füllmedium
Silikon oder inerter Halogenkohlenwasserstoff
O-Ringe am Gehäuse
Nitiril-Butadien (NBR)
Wireless-Antenne
Integrierte Kunststoff PBT/PC-Rundstrahlantenne
Akku
Vor Ort im Feld austauschbar, verschlüsselter Anschluss eliminiert
das Risiko eines falschen Anschlusses, eigensicheres
Lithium-Thionylchlorid Spannungsversorgungsmodul mit
PBT-Gehäuse.
33
