Installationsanleitung
MMI-20035669
1
Planung
1.1
Checkliste für die Installation
□
Sicherstellen, dass die Ex-Klassifizierung auf dem Zulassungstypenschild zu der
Umgebung, in der das Messsystem installiert werden soll, passt.
□
Prüfen, ob die Umgebungs- und Prozesstemperaturen innerhalb der Grenzwerte des
Messsystems liegen.
□
Verfügt der Sensor über einen integrierten Messumformer, ist keine Verkabelung
zwischen Sensor und Messumformer erforderlich. Für die Verkabelung der
Signalleitungen und Spannungsversorgung sind die Anweisungen in der
Installationsanleitung des Messumformers zu befolgen.
□
Wenn der Messumformer über eine externe Elektronik verfügt, sind die Anweisungen
für die Verkabelung von Sensor und Messumformer in dieser Installationsanleitung zu
befolgen. Anschließend müssen die Anweisungen für die Verkabelung der
Signalleitungen und Spannungsversorgung in der Installationsanleitung des
Messumformers befolgt werden.
□
Für optimale Leistung den Sensor in der bevorzugten Ausrichtung montieren. Der
Sensor funktioniert in jeder Einbaulage, solange die Messrohre voll mit Prozessmedium
gefüllt sind.

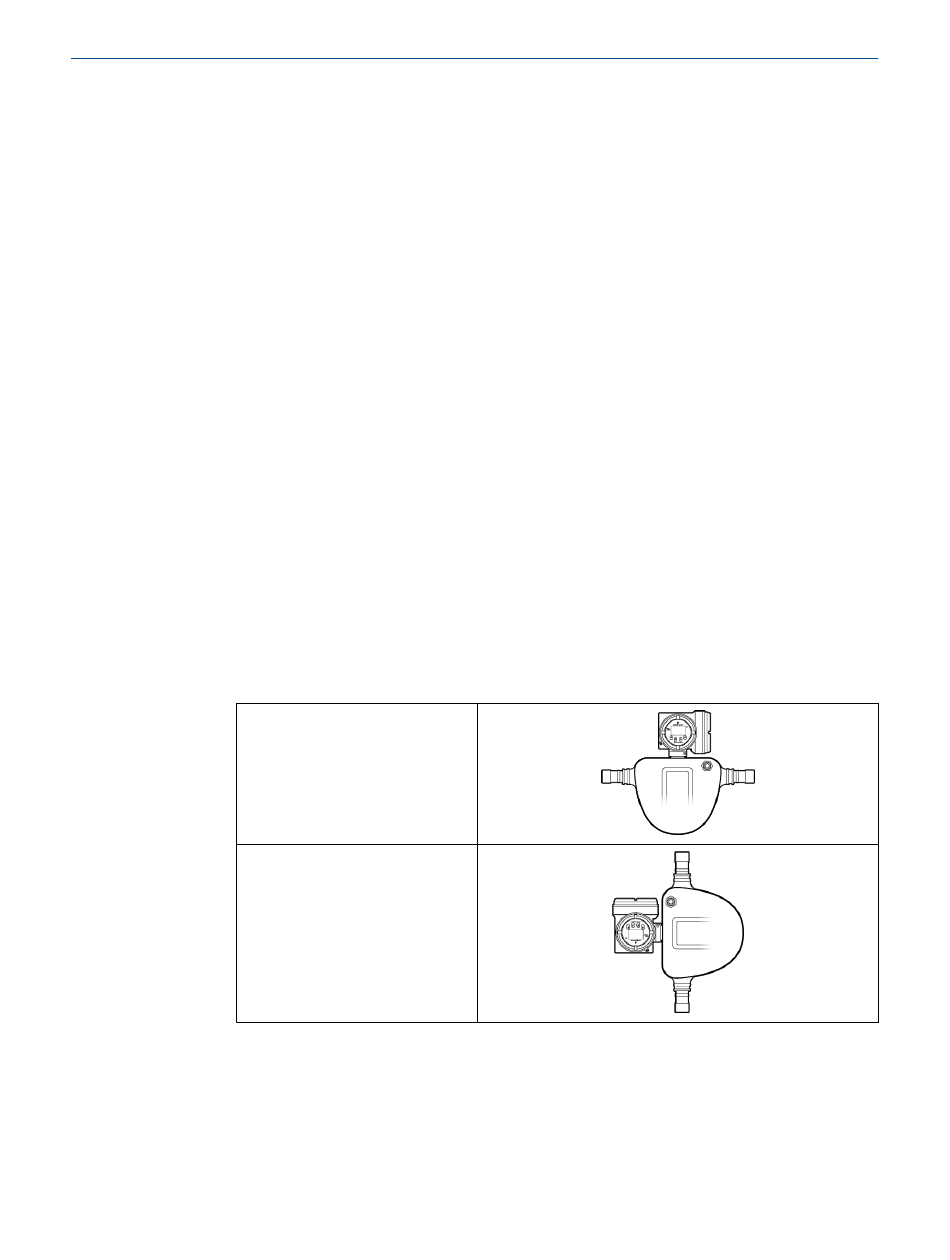

Tabelle 1-1: Bevorzugte Sensorausrichtung
Flüssigkeiten
Schlämme und selbstentleerende
Anwendungen
□
Den Sensor so ausrichten, dass durch unter Druck aus der Berstscheibe austretendes
Medium keine Personen- oder Sachschäden verursachen kann. Der Sensor verfügt über
eine Berstscheibe, um in dem unwahrscheinlichen Fall eines Verlustes des
Primärgehäuses das Gehäuse zu entlasten.
Installationsanleitung
Planung
August 2019
5
