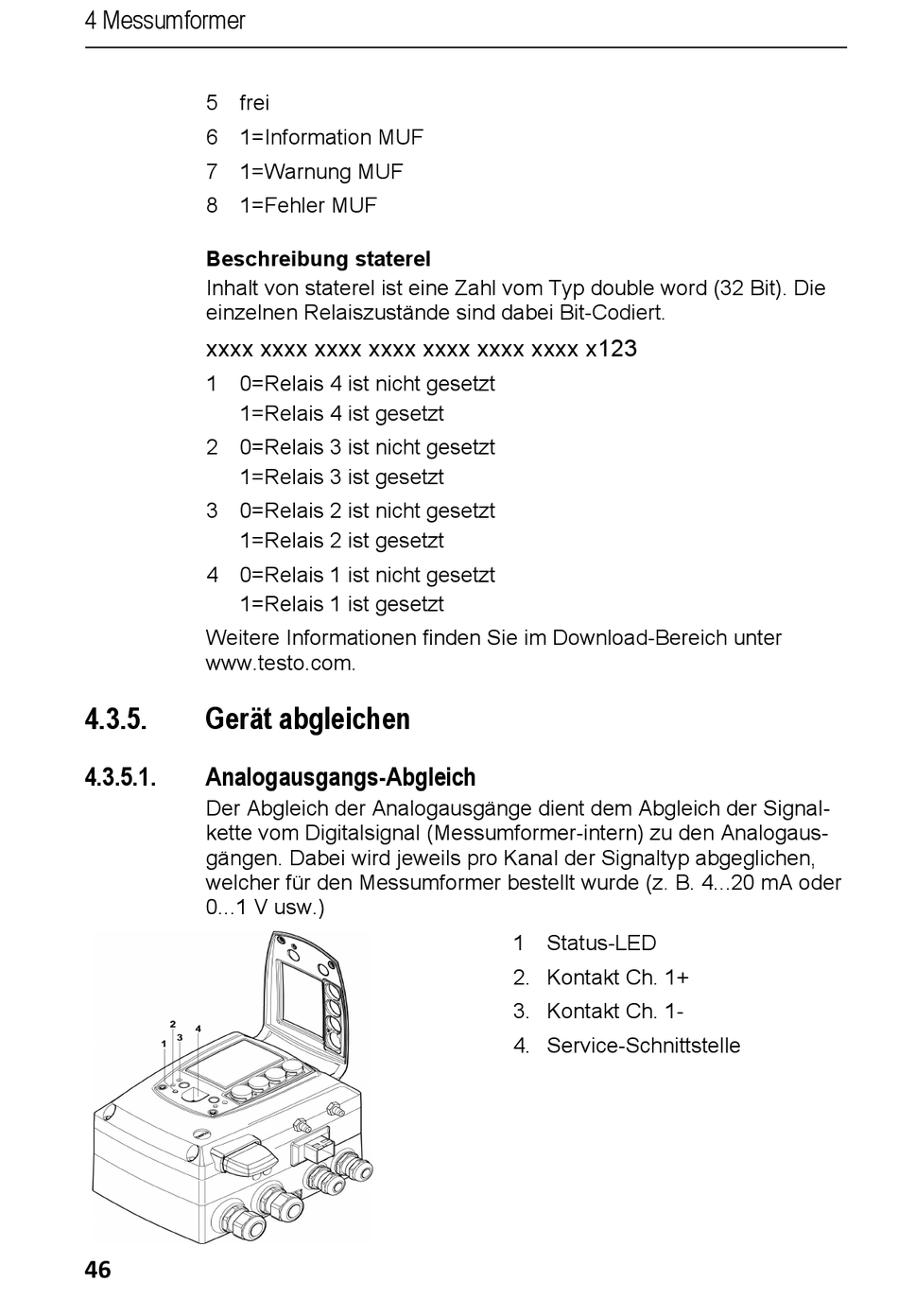

Gerät Abgleichen; Analogausgangs-Abgleich - testo 6351 Ethernet Bedienungsanleitung

4 Messumformer
5 frei
6 1=Information MUF
7 1=Warnung MUF
8 1=Fehler MUF
Beschreibung staterel
Inhalt von staterel ist eine Zahl vom Typ double word (32 Bit). Die
einzelnen Relaiszustände sind dabei Bit-Codiert.
xxxx xxxx xxxx xxxx xxxx xxxx xxxx x123
1 0=Relais 4 ist nicht gesetzt
1=Relais 4 ist gesetzt
2 0=Relais 3 ist nicht gesetzt
1=Relais 3 ist gesetzt
3 0=Relais 2 ist nicht gesetzt
1=Relais 2 ist gesetzt
4 0=Relais 1 ist nicht gesetzt
1=Relais 1 ist gesetzt
Weitere Informationen finden Sie im Download-Bereich unter
www.testo.com.
4.3.5. Gerät abgleichen
4.3.5.1.

Analogausgangs-Abgleich

Der Abgleich der Analogausgänge dient dem Abgleich der Signal-
kette vom Digitalsignal (Messumformer-intern) zu den Analogaus-
gängen. Dabei wird jeweils pro Kanal der Signaltyp abgeglichen,
welcher für den Messumformer bestellt wurde (z. B. 4...20 mA oder
0...1 V usw.)
46
1 Status-LED
2. Kontakt Ch. 1+
3. Kontakt Ch. 1-
4. Service-Schnittstelle
